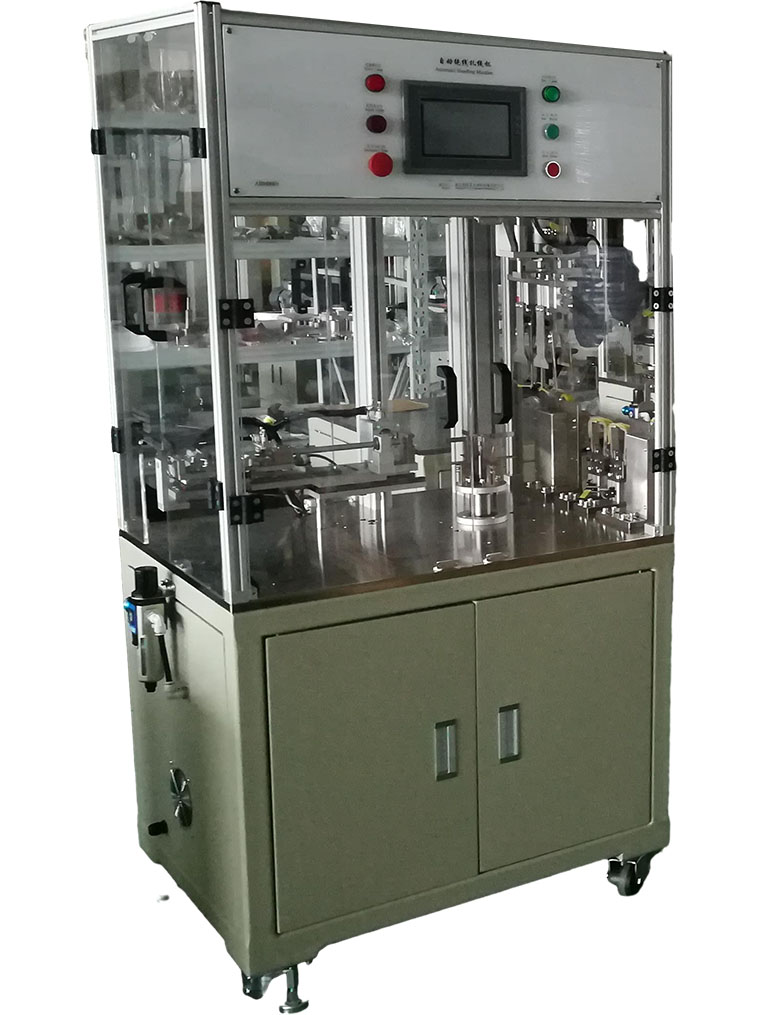

Автоматическая машина для резки, намотки и связывания проволоки ACE0001

Name: Автоматическая машина для резки, намотки и связывания про...
Brand: JINGWEI
SKU: ACE0001
Availability: InStock
Rating: 5 (1 reviews)

Автоматическая резка Машина для намотки и шнуровки ACE0001
ХАРАКТЕРИСТИКА МАШИНЫ
ACE0001-Автоматическая машина для намотки и шнуровки в основном применяется для резки пластиковой нити фиксированной длины, наматывания и шнуровки из пластиковой нити, такой как леска для стрижки травы и нейлоновая мононить. Машина может автоматически резать, наматывать, зашнуровывать пластиковую нить и выгружать продукты с помощью настройки параметров и системы ПЛК, что обеспечивает низкую стоимость ручного труда и высокую производительность. Для управления машиной требуется один человек, а производство может быть достигнуто за счет подачи электричества и сжатого воздуха.
1. Человеко-машинный интерфейс сенсорного экрана; центральное управление; удобное управление; настройка параметров; Визуальное отображение.
2. В соответствии с установочным параметром, машина может автоматически согласовывать работу и подсчитывать производительность в системе ПЛК.
3. Фотоэлектрическая система обнаружения может автоматически обнаруживать отсутствующие, разлитые и отсутствующие условия провода, а также сигнализацию и останавливать производство.
4. Полная функция сигнализации и защиты безопасности; Двойная защита электричества и оборудования, которая безопасна и надежна.
КОНФИГУРАЦИЯ
МАШИНЫ 1. Модуль подачи.
2. Режущий модуль.
3. Модуль намотки.
4. Модуль завязки.
5. Модуль транспонирования.
6. Модуль рамы.
7. Программная и электрическая система управления.
ПРИНЦИП РАБОТЫ
МАШИНЫ 1. Модуль подачи подает проволоку через прецизионные колеса, приводимые в движение шаговым двигателем.
2. Режущий модуль разрезает проволоку через резец из сплава, который направляется линейной направляющей и приводится в движение цилиндром.
3. Модуль намотки приводится в движение шаговым двигателем и подачей, намоткой и перемещением спички.
4. Закладочный модуль приводится в действие шаговым двигателем и зашнуровывает изделие в двойную станцию.
Предоставлен технический чертеж
1. Руководство по эксплуатации.
2. Чертеж сборки машины.
3. Пневматическое и контрольное волочение.
4. Электрический и контрольный чертеж.
5. Список запасных частей и быстроизнашивающихся деталей.

Машина Основной параметр Диаметр
нити: 1,0 ~ 5,0 мм
Скорость подачи: ≤2,0 м/с
Инрадий намотки: 70 ~ 100 мм
Длина намотки: 5 ~ 30 м
Производительность: 2 ~ 5 шт/мин (исходя из длины 15 м)
Требуется оператор: 1 человек (может управлять 2 ~ 4 единицами)
Длина машины: 1350 мм
Ширина машины: 650 мм
Высота машины: 1700 мм
Вес машины: Около 300 кг
Электропитание: 1 фаза переменного тока 220 В 50 Гц 2 кВт
Сжатый воздух: 0,4 ~ 0,6 МПа1 м3/ч

Какова основная функция автоматической машины для резки, намотки и связывания пластиковой нити ACE0001?

ACE0001 — это автоматизированная промышленная машина, предназначенная для комплексной обработки пластиковой мононити. Её основная функция — автоматически резать пластиковую нить на заданную длину, наматывать её в компактную катушку или пучок, а затем связывать (фиксировать) намотку, чтобы предотвратить распускание. Эта автоматизация на конечном этапе производства необходима для создания готовых, пригодных для розничной продажи катушек таких продуктов, как леска для триммера и нейлоновая мононить.

Какой диапазон диаметров нити и скорость производства может обрабатывать машина ACE0001?

ACE0001 разработана для обработки пластиковых нитей с диапазоном диаметров от 1,0 мм до 5,0 мм, что делает её универсальной для различных продуктов из мононити. Она работает со скоростью производства от 2 до 5 штук в минуту. Конкретная скорость в этом диапазоне зависит от таких факторов, как диаметр нити, размер катушки и выбранная программа резки и связывания через систему управления ПЛК.

Как осуществляется управление и контроль машины?

Управление упрощено благодаря удобной системе на базе ПЛК с сенсорным интерфейсом. ПЛК (программируемый логический контроллер) обеспечивает точную, повторяемую и надёжную автоматизацию всего цикла резки, намотки и связывания. Операторы используют сенсорный экран для ввода параметров (таких как длина и количество витков), выбора программ, мониторинга статуса производства и проведения диагностики, что позволяет эффективно управлять машиной всего одному оператору.

Каковы ключевые преимущества использования этой автоматизированной машины по сравнению с ручными методами?

Машина ACE0001 предлагает значительные преимущества: 1) **Повышенная производительность:** Автоматизирует трудоёмкий процесс, обеспечивая 2–5 стабильных катушек в минуту. 2) **Единое качество:** Управление ПЛК гарантирует, что каждая катушка идентична по длине, натяжению намотки и надёжности связывания. 3) **Эффективность труда:** Требуется всего один оператор, что снижает затраты на рабочую силу и физическую нагрузку. 4) **Сокращение отходов:** Точная резка и контролируемая намотка минимизируют отходы нити. 5) **Повышенная безопасность:** Автоматизирует работу с острыми режущими элементами и механизмами намотки, создавая более безопасную рабочую среду.

Подходит ли ACE0001 для производства продуктов, отличных от лески для триммера?

Да, безусловно. Хотя леска для триммера (нейлоновая мононить) является основным применением, ACE0001 — это универсальная машина для обработки пластиковой нити. Она идеально подходит для любой отрасли, требующей готовых катушек гибкой пластиковой мононити, такой как рыболовная леска, нейлоновые щетинные нити для кистей, стяжки для кабелей или другие промышленные и потребительские нейлоновые нити в диапазоне диаметров 1,0–5,0 мм. Её программируемость позволяет адаптировать её к различным спецификациям намотки и упаковки.
