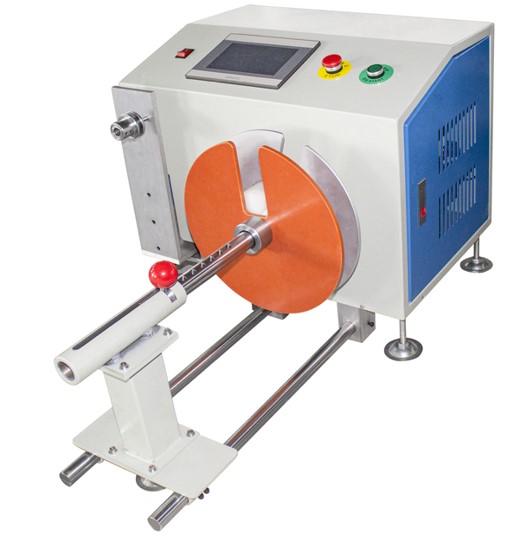

Автоматический станок для намотки кабеля с укладкой WPM-2024L
Model No: WPM-2024L
Автоматическая схема намотки модели WPM - 2024L
Диапазон внутреннего диаметра намотки: 50 - 200 мм
Количество катушек: регулируемая
максимальная диаметр диска: 320 мм
Схема хода: стандартная 120 мм (опционально 200 мм)
Входное напряжение: переменный ток 220 В 50 Гц/60 Гц, переменный ток 110 В 50 Гц/60 Гц. Специальное напряжение может быть настроено по индивидуальному заказу.
Номинальная мощность: менее 800 Вт
Грузоподъемность: 15 кг
Максимальные размеры машины: 900 * 600 * 450 (MM)
Вес нетто: 60 кг
Вес брутто: 65 кг
Этот усовершенствованный намоточный станок предлагает широкий спектр функций и возможностей. Диапазон внутреннего диаметра намотки этой машины составляет от 50 до 200 миллиметров, что обеспечивает гибкость для различных требований к намотке. Количество катушек может быть отрегулировано в соответствии с конкретными потребностями. Благодаря максимальному диаметру диска 320 миллиметров он с легкостью справляется с большими дисками. Компоновка хода доступна в двух вариантах - стандартный 120 миллиметров и опциональный 200 миллиметров.
Входное напряжение для этой машины может быть либо 220 В переменного тока при 50 Гц или 60 Гц, либо 110 В переменного тока при 50 Гц или 60 Гц. Кроме того, специальные напряжения могут быть настроены в соответствии с конкретными электрическими требованиями. Номинальная мощность этой машины составляет менее 800 Вт, что обеспечивает эффективное энергопотребление. Он имеет грузоподъемность 15 килограммов, что делает его пригодным для работы с различными материалами. Максимальный размер машины составляет 900 на 600 на 450 миллиметров, что обеспечивает компактную, но функциональную конструкцию. Чистая масса машины составляет 60 килограммов, а полная масса – 65 килограммов.
Основные электрические части:
1. Механизм намотки этой машины приводится в движение серводвигателем мощностью 750 Вт, совмещенным с комплектом редукторов. Такая комбинация обеспечивает точные и надежные операции намотки.
2. Система управления состоит из встроенного ПЛК и сенсорного экрана, что обеспечивает интуитивно понятное управление и простоту в эксплуатации.
3. Скользящая направляющая поставляется компанией NSK в Японии, известной своим высоким качеством и долговечностью.
4. Стойка и шасси изготовлены своими руками, что обеспечивает устойчивость и долговечность.
5. Он оснащен 2 комплектами реле и одним комплектом датчиков OMRON для точного измерения и управления.
6. Также имеется один комплект системы электроснабжения для обеспечения стабильного электроснабжения.
7. Линейный механизм использует пример ступенчатой поршневой линии, что обеспечивает эффективное расположение проводов.
Часть приспособления для обработки:
1. Важная монтажная пластина этого станка изготовлена с использованием обрабатывающего центра с числовым программным управлением с ЧПУ, что обеспечивает высокую точность и качество.
2. Обработка деталей строго соответствует инженерному проекту. Для обеспечения качества и точности деталей используются различные процессы обработки, такие как фрезерный станок, шлифовальный станок, токарный станок, резка проволокой и термообработка. После обработки осуществляется зажим и электромонтаж и пуско-наладочные работы.
3. Используемый жгут проводов (вал) изготовлен из материала Sai steel. Размер зависит от условий заказчика. Станок оснащен только осью намотки для эффективных операций намотки.
