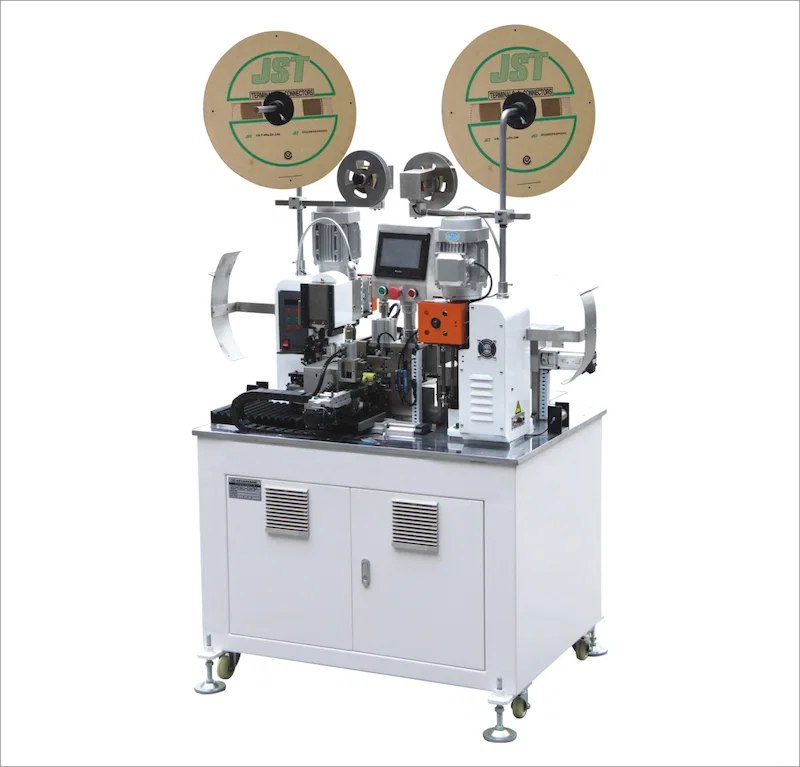

Автомат двустороннего обжима плоского кабеля WPM-SP20

Detailed description

машина для обжима плоского кабеля, машина для обжима ленточного кабеля, Машина для обжима лент с двумя головками

Функции

1: В этой машине используется японская система управления Panasonic и сервопривод Panasonic для достижения точности, высокой эффективности и стабильности.

2: Настройка с помощью сенсорного экрана, включая длину линии, длину снятия изоляции, положение клеммы и т. Д., Весь сенсорный экран

Корректировки; Весь процесс работы будет виден как на ладони, а одним человеком может управлять несколькими устройствами.

3: Функция продукта: Двусторонний обжимной терминал; Приложенный к кабелю, электронный провод может быть обработан на этом устройстве без необходимости замены аксессуаров, можно сделать только незначительные регулировки, что позволяет получить многоцелевую машину и сократить инвестиции в оборудование.

4: Применимая модель клеммы, PH, XH, ZH, SCN, SM, VH, DuPont и другая непрерывная клеммная обжимка.

5: Хорошая стабильность, использование эксцентрикового вала, сбалансированное клеммное давление, аккуратное прессование, высокая производительность, структура передачи кулачков,

Управление разветвлением происходит стабильно и быстро.

6: Высокая эффективность, скорость прессования может достигать 22000 шт. H (макс.), а машина может работать 24 часа.

7: Специальная функция:

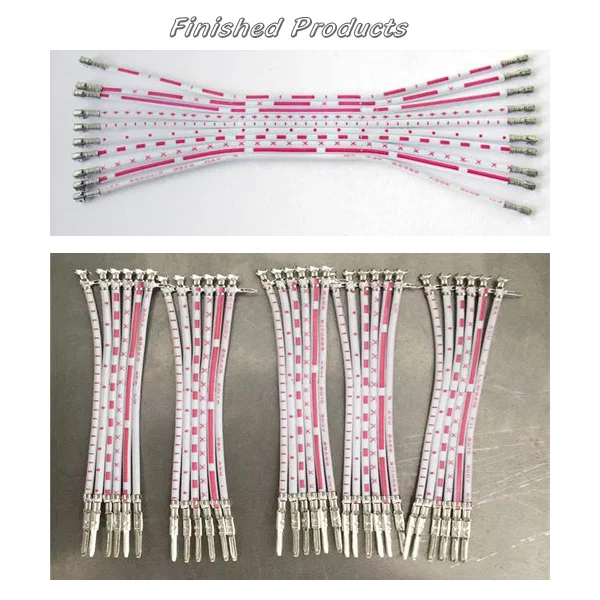

(1) 2-контактный кабель может выводить 5 штук одновременно.

(2) Концы А и В разделены концами с положительным и отрицательным давлением, и изгиб может быть зачищен наполовину или полностью.

(3) Обжим рулевого управления, двусторонний обжим, односторонний обжим, интервальный обжим, положительный и отрицательный обжим и т. Д.

8: Ввод в эксплуатацию: Ввод в эксплуатацию прост, с полным сервоконтролем подачи проволоки, длины ветки, резки и снятия изоляции.

Спецификация

Стоимость элемента

Место происхождения: Китай

Применение: Резка, Снятие изоляции, Обжим

Гарантия 1 год

КПД 22000 шт/ч (20pin)

Длина резки 55-850 мм по индивидуальному заказу

Длина снятия изоляции со стороны A 0-7 мм, со стороны B 0-9 мм

Применимая проволока кабеля наружным диаметром 0,8-2,0 мм

Максимальная ширина кабеля 20 мм

Максимальный контакт кабеля 20pin

Диаметр провода 28-18AWG ленточный кабель, однопроводный

Усилие обжима 1,5 т / 2 т индивидуально

Основным коммерческим аргументом является подача с серводвигателем для подачи, раскалывания, резки и снятия изоляции.

Размер машины L1800 * W1400 * H1550 мм

Вес нетто 450 кг

Напряжение переменного тока 220 В 50 Гц

Мощность 4 кВт

Источник воздуха 0,4-0,6 МПа

Монтажное пространство 2000 * 3000 мм

Уровень рабочей среды и прочный грунт, ровный и сильный грунт, сухой уровень и сильный грунт, ровный и сильный грунт, сухой уровень и сильный грунт, ровный и сильный грунт, сухой уровень и сильный грунт, сухой уровень и сильный грунт, ровный и сильный грунт, ровный и сильный грунт, сухой, без прямых солнечных лучей
