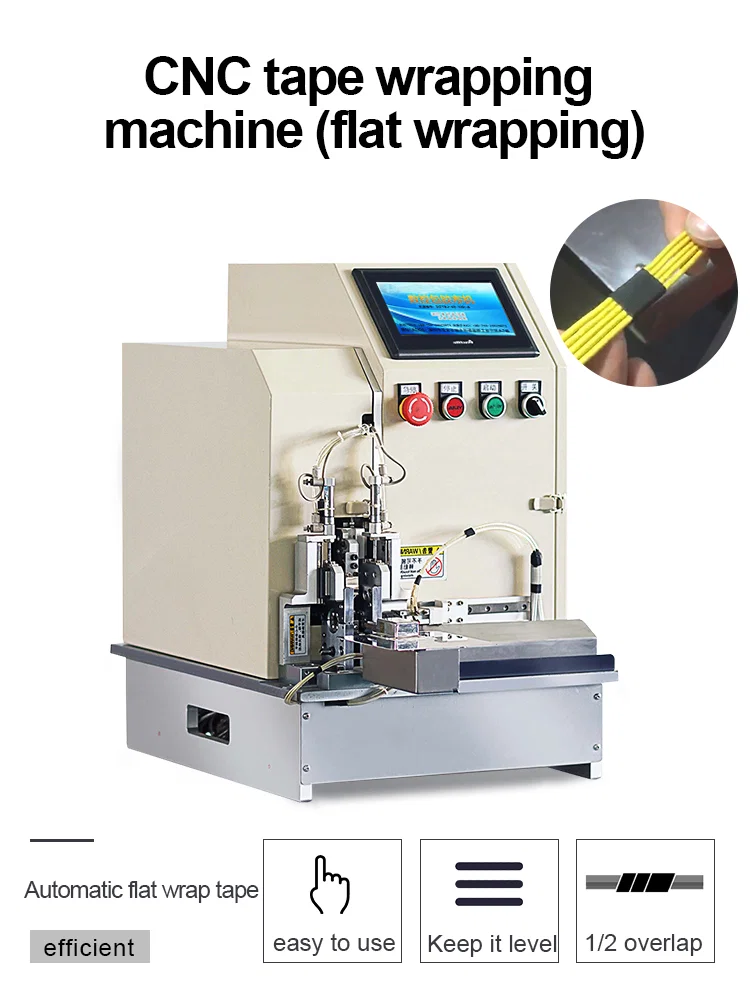

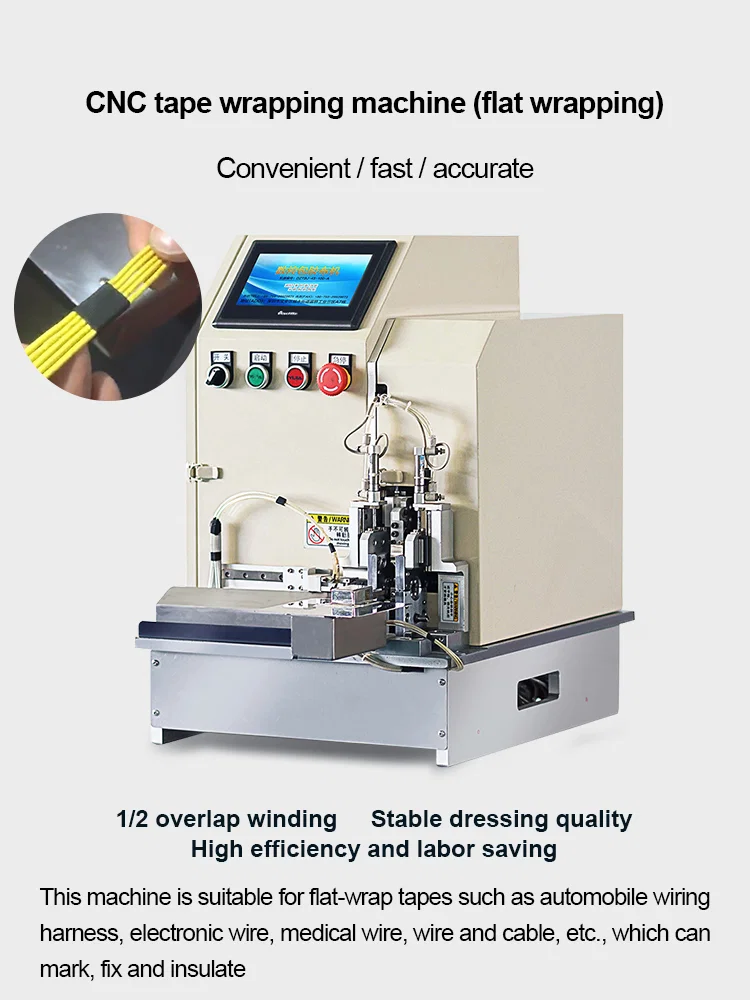

WPM-6-12 выполняет плоскую обмотку кабельных жгутов лентой шириной от 6 до 12 мм и толщиной более 0,15 мм. Жгут фиксируется в зажиме на подвижном столе, а головка укладывает ленту вдоль жгута в точечном или спиральном режиме — до пяти точек обмотки в одной программе при перекрытии 1/2 между витками. Две лентопротяжные головки установлены рядом на настольной станине, пневмолинии и зажимное приспособление размещены на столе.
При ручной плоской обмотке видна каждая смена положения рук: перекрытие уходит, края ленты поднимаются, а на ответвлении намотка получается настолько неровной, что мешает корпусу разъёма или кабель-каналу. WPM-6-12 управляется от ЧПУ, поэтому число витков и скорость задаются в программе и повторяются на следующем жгуте, а дисплей выводит счётчик обработанных изделий.
Это модель плоской обмотки в линейке. WPM-75 (278) обматывает бухты, WPM-TP (279) накладывает фольгу для экранирования, WPM-1310 (362) наматывает PTFE на резьбовые фитинги, а ручные устройства (430, 441, 487, 488) предназначены для жгутов, которые нельзя подать на стол. WPM-6-12 — для длинных прямых участков и плоской обмотки с фиксированным перекрытием 1/2 до пяти точек.
Основные особенности
1. Плоская обмотка лентой шириной 6-12 мм и толщиной более 0,15 мм.
2. До 5 точек обмотки в одной программе.
3. Фиксированное перекрытие 1/2 на виток.
4. Режимы точечной и спиральной намотки.
5. Управление ЧПУ с регулировкой числа витков и скорости, дисплей со счётчиком изделий.
6. Пневматический зажим на линейном подвижном столе, две головки на одной станине.

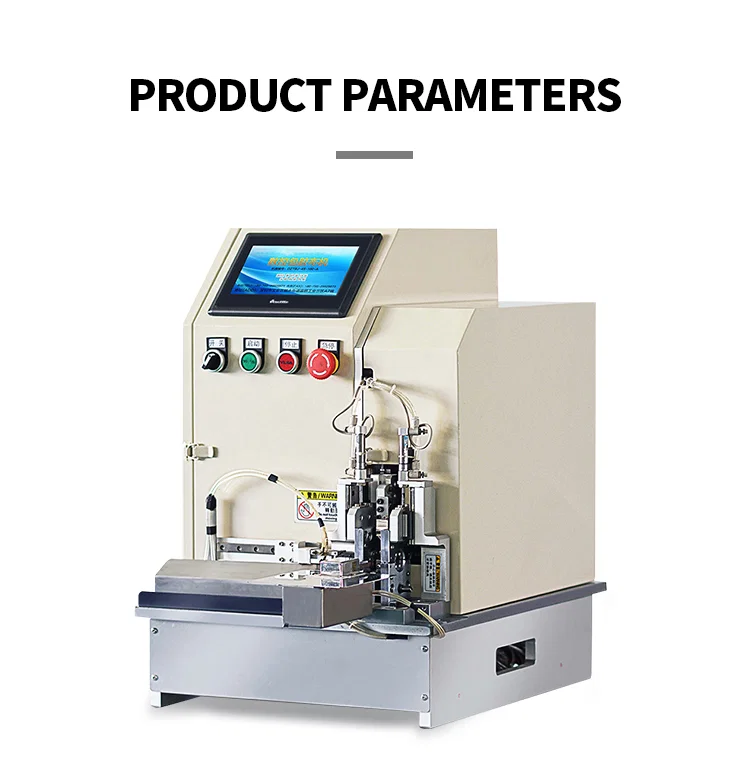

Технические характеристики
| Параметр | Значение |
|---|
| Модель | WPM-6-12 |
|---|
| Функция | Плоская обмотка кабельных жгутов лентой |
|---|
| Диапазон ширины ленты | 6-12 мм |
|---|
| Толщина ленты | Более 0,15 мм |
|---|
| Максимум точек обмотки | 5 точек |
|---|
| Перекрытие | 1/2 на виток |
|---|
| Режимы намотки | Точечная, спиральная |
|---|
| Управление | Автоматическое ЧПУ, регулировка витков и скорости, дисплей |
|---|
Области применения

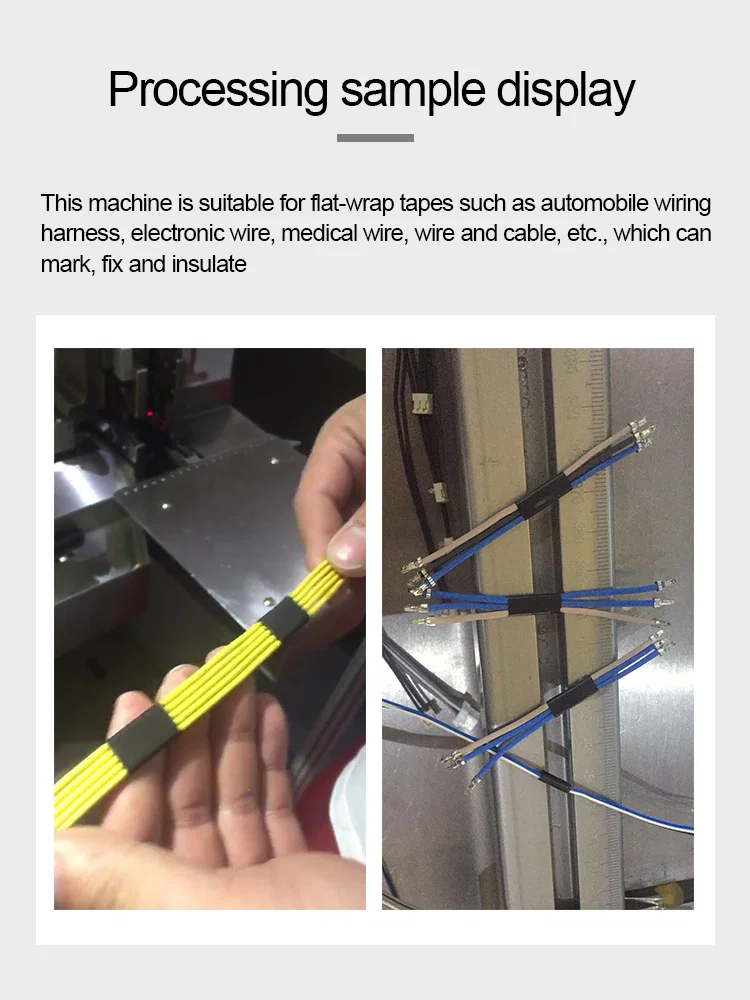

— Автомобильные жгуты: плоская обмотка прямых участков и ответвлений с фиксированным перекрытием 1/2.
— Монтаж электроники: плоская обмотка ленточных и многожильных проводников внутри корпусов.
— Медицинские кабельные сборки: плоская обмотка там, где нужен гладкий профиль по всей длине.
— Жгуты бытовой техники: обмотка участков, проходящих через узкие зазоры корпуса.
— Предварительная сборка жгутов: пять точек обмотки в программе на повторяющихся партиях.
