Автомат для обжима изолированных клемм 1200 шт/ч WPM-R8B

📅 2025-04-26 👁️ 730
  • Модель продукта: WPM-R8B

  • Технические характеристики

    Модель: WPM-R8B
    Производительность: 1200 шт/ч (длина=100 мм)
    Длина резки: 100–9999 мм
    Ошибка резки: 0,5 мм + (длина резки * 0,002)
    Усилие обжима: 1,5 т
    Мощность: AC220V 50/60 Гц 10 А
    Давление воздуха: 0,5 МПа
    Рабочая температура: 5–25 °C
    Рабочая влажность: 30–80% относительной влажности
    Размеры: 1400*1100*1450 мм
    Вес: 200 кг
  • Запросить цену

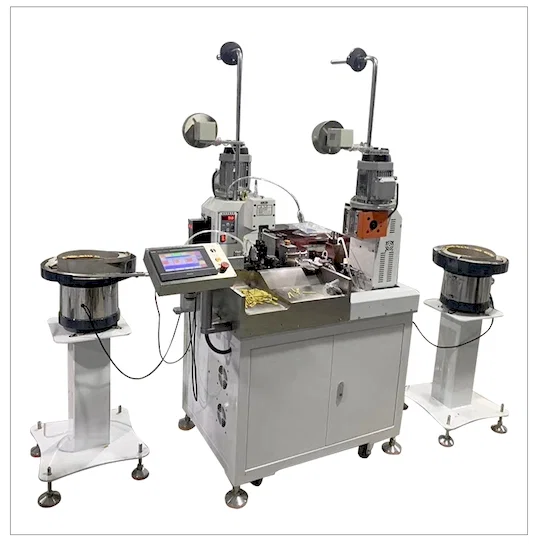

WPM-R8B — полностью автоматическая машина, которая режет, зачищает и опрессовывает изолированные клеммы за один цикл: 1200 шт. в час при длине реза 100 mm. Вместо трёх настольных операций и трёх возможностей сместить провод машина переводит провод по позициям и выдаёт готовую опрессованную сборку.

Усилие опрессовки 1,5 T создаётся отдельным прессом, а не ручным инструментом, поэтому высота опрессовки одинакова на первой и на десятитысячной детали. Погрешность резки задана как 0,5 mm плюс 0,002 × длина, что удерживает допуск на длинных проводах вместо накопления ухода.

Машина работает от однофазной сети 220 V и воздуха 0,5 MPa с расходом около 140 NL/min, рассчитана на 5-25 °C и 30-80 % RH — обычная мастерская, а не чистое помещение. При весе 200 kg она стоит на прочном полу, а не на столе.

Основные особенности

1. Резка, зачистка и опрессовка за один цикл — 1200 pcs/hour при длине реза 100 mm.

2. Усилие опрессовки 1,5 T от отдельного пресса: высота опрессовки остаётся постоянной в течение всей партии.

3. Погрешность резки 0,5 mm + 0,002 × длина — допуск масштабируется по длине провода, а не уходит.

4. Длина резки 100 - 9999 mm, задаётся в программе.

5. Питание 220 V однофазное и воздух 0,5 MPa (~140 NL/min) — стандартные цеховые ресурсы.

6. Литая станина 200 kg, рассчитана на 5-25 °C и 30-80 % RH, для непрерывного производства.

Технические характеристики

ПараметрЗначение
МодельWPM-R8B
ФункцияАвтоматическая резка, зачистка и опрессовка изолированных клемм
Производительность1200 pcs/hour (при длине реза 100 mm)
Длина резки100 - 9999 mm
Погрешность резки0,5 mm + (длина реза × 0,002)
Усилие опрессовки1,5 T
ПитаниеAC 220 V, 50/60 Hz, 10 A
Давление воздуха0,5 MPa, около 140 NL/min
Рабочая температура5 - 25 °C
Рабочая влажность30 - 80 % RH
Габариты1400 × 1100 × 1450 mm
Вес машины200 kg

Области применения

— Выводы с изолированными клеммами — ножевые, кольцевые и пулевые клеммы за одну установку.

— Монтаж приборов и шкафов управления — согласованные комплекты проводов с постоянной высотой опрессовки.

— Автомобильные поджгуты — массовые короткие провода с изолированными клеммами.

— Контрактная сборка — одна машина заменяет три настольных поста.
