Автоматическая намоточная машина 1–10 mm JW-F01
Автоматическая намоточная машина 1–10 mm JW-F01 Thumb
Video Thumbnail

Автоматическая намоточная машина 1–10 mm JW-F01

📅 2026-05-07 👁️ 1,098
  • Модель продукта: JW-F01

  • Технические характеристики

    Автоматический станок для измерения длины, резки, намотки и связывания проволоки JW-F01
    Место происхождения Сямынь, Китай
    Номер модели JW-F01 / JW-M01 / JW-M02
    Диапазон внешнего диаметра проволоки OD 1–10 мм (возможна настройка)
    Максимальный диаметр намотки 260 мм (возможна настройка)
    Максимальный внешний диаметр катушки 230 мм
    Минимальный внутренний диаметр катушки 70 мм
    Максимальная высота катушки 100 мм
    Максимальная ширина 110 мм (возможна настройка)
    Максимальный вес катушки 10 кг
    Скорость намотки 700 об/мин (возможна настройка)
    Давление воздуха 0,4–0,65 МПа
    Электропитание 110/220 В переменного тока, 50/60 Гц
    Габаритные размеры 950×950×950 мм
    Вес станка 170 кг (JW-F01) / 230 кг (JW-M02)
  • Запросить цену

JW-F01 — автоматическая машина для намотки провода, которая измеряет, режет, наматывает и обвязывает кабель в непрерывном цикле. Она обрабатывает провод наружным диаметром 1–10 mm, наматывает бухты диаметром до 260 mm и массой до 10 kg при скорости 700 rpm. Кабельные заводы и цеха жгутов применяют её, чтобы переводить крупные барабаны в упакованные бухты без оператора у намотчика.

Основные особенности

  • Пять позиций в линии — подача, измерение длины, резка, намотка, обвязка и выгрузка объединены, поэтому бухта выходит готовой к упаковке.
  • Работа без оператора — программы выполняются 24 часа без участия персонала, и один оператор может обслуживать несколько машин, что даёт пяти-десятикратный выигрыш по сравнению с ручной намоткой.
  • Замкнутый контур сервоуправления — разрешение достигает 0,01 mm, погрешность шага намотки не превышает 0,02 mm, а колебание натяжения — 0,5 N.
  • Ровная послойная намотка — согласование сервоприводов и датчиков предотвращает перехлёст, наложение и ослабление, поэтому бухта сохраняет форму при упаковке и перевозке.
  • Вызов рецептов — параметры хранятся в программах, поэтому повторный заказ воспроизводится по тем же данным, а не переучивается вручную.
  • Комплект защит — сигналы по обрыву провода, отсутствию материала, перегрузке, низкому давлению воздуха и перегреву останавливают машину до потери продукции.
  • Компактная станина — габариты 950 × 950 × 950 mm и низкий уровень шума подходят для существующей планировки цеха.

Технические характеристики

МодельJW-F01, JW-M01, JW-M02
Страна производстваСямынь, Китай
Наружный диаметр провода1–10 mm, по заказу
Макс. диаметр намотки260 mm, по заказу
Макс. наружный диаметр бухты230 mm
Мин. внутренний диаметр бухты70 mm
Макс. высота бухты100 mm
Макс. ширина бухты110 mm, по заказу
Макс. масса бухты10 kg
Скорость намотки700 rpm, по заказу
Давление воздуха0,4–0,65 MPa
Питание110/220 V AC, 50/60 Hz
Габариты950 × 950 × 950 mm
Вес170 kg (JW-F01), 230 kg (JW-M02)

Области применения

  • Намотка установочного провода и кабеля для оборудования перед отгрузкой
  • Сетевой и контрольный кабель в бухтах фиксированного размера
  • Бухты для подачи жгутов бытовой техники на сборочную линию
  • Провод малого сечения в розничных и выставочных количествах

Почему стоит выбрать эту модель

Диаметр, ширина бухты и скорость намотки доступны для настройки, поэтому выход соответствует упаковочной таре, а не наоборот. Как оборудование для резки и обвязки провода машина заменяет отдельный измерительный стол, отрезной станок и вязальную позицию одним поточным циклом. Машины собираются на заводе в Сямыне, где программа намотки настраивается по образцам покупателя до отгрузки. Дистанционная пусконаладка и проверка параметров входят в поставку, что сокращает срок выхода на полную производительность после монтажа.

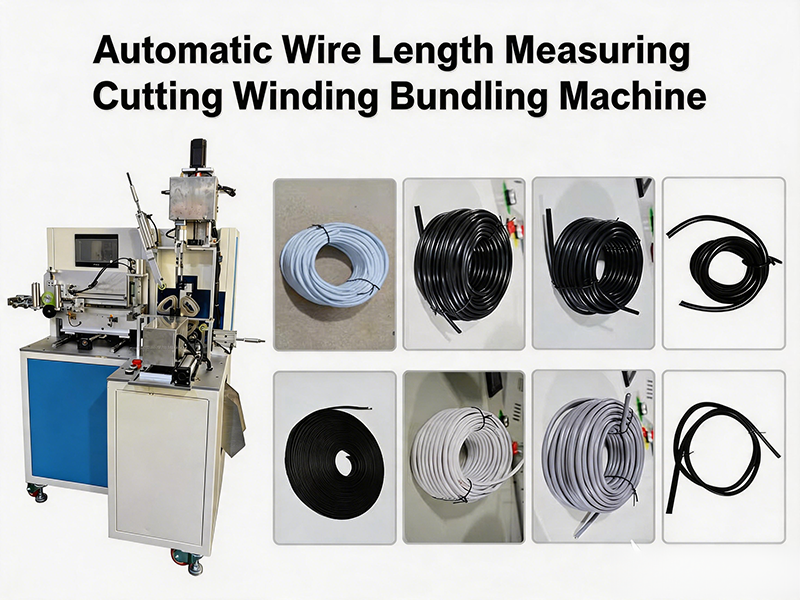

Автоматическая машина для измерения длины, резки, намотки и связывания проволоки JW-F01
Автоматическая машина для измерения длины, резки, намотки и связывания проволоки JW-F01
Автоматическая машина для измерения длины, резки, намотки и связывания проволоки JW-F01
Автоматическая машина для измерения длины, резки, намотки и связывания проволоки JW-F01
Автоматическая машина для измерения длины, резки, намотки и связывания проволоки JW-F01
