Медные вилочные наконечники без изоляции 2,8-6,3 мм JW-TM02

📅 2025-04-26 👁️ 711
  • Модель продукта: JW-TM02

  • Технические характеристики

    Материал: Медь
    Обработка поверхности: Лужение
    Типы клемм: PH, VH, JST
    Размеры: 2.8, 4.8, 6.3
    Сертификаты: UL, CE
  • Запросить цену

JW-TM02 — неизолированный медный вилочный наконечник с лужением, ширина лепестка 2,8, 4,8 и 6,3 мм под разъёмы PH, VH, JST и плоские клеммы. Изделие сертифицировано по UL и CE и поставляется на непрерывной ленте под опрессовку в аппликаторе. Открытый зев надевается под винт без его снятия.

Изолированный наконечник скрывает опрессовку под гильзой и ограничивает рабочую температуру классом гильзы. У TM02 корпус открыт, поэтому высоту опрессовки и заполнение прядьми можно проверить при контроле, а соединение работает при температуре контакта, а не пластика. Лужение по меди сохраняет переходное сопротивление стабильным на латунных и луженых клеммниках, а открытый зев требует лишь ослабить винт при обслуживании.

По сравнению с кольцевым JW-TM01 модель TM02 меняет закрытое кольцо на ремонтопригодность: вилка ставится и снимается при винте на месте, но сходит с него при ослаблении. JW-TM03 закрывает те же типы сочленения с латунным корпусом и нейлоновой гильзой там, где требуется изолированное соединение.

Основные особенности

1. Неизолированный корпус: высота опрессовки, заполнение прядьми и выбитые пряди видны при контроле.

2. Медный корпус с лужением — стабильное переходное сопротивление на латунных и луженых клеммниках при повторных сочленениях.

3. Открытый зев шириной 2,8, 4,8 и 6,3 мм под лепестки PH, VH, JST и плоские разъёмы без переходника.

4. Сертификаты UL и CE на наконечник в поставляемом виде, что допускает применение в сертифицированных шкафах и приборах.

5. Гильза и вилка формуются из одной медной ленты без паяного шва, что исключает границу разнородных металлов в зоне опрессовки.

6. Поставка на ленте: настольный аппликатор подаёт и отрезает наконечники, оператор не работает с россыпью.

Технические характеристики

ПараметрЗначение
МодельJW-TM02
Тип изделияНеизолированный вилочный наконечник
МатериалМедь
Обработка поверхностиЛужение
СертификатыUL, CE
Размеры наконечника2,8 / 4,8 / 6,3 мм
Типы разъёмовPH, VH, JST, плоские
ИзоляцияНет
Форма поставкиНесущая лента

Области применения

— Клеммники на платах: разъёмы PH и VH на платах управления, гибкий провод с вилкой 2,8 или 4,8 мм.

— Разводка реле и контакторов: лепестки катушек и контактов в шкафах, где винт остаётся на месте при обслуживании.

— Жгуты датчиков и выключателей: разъёмы JST и плоские лепестки концевых выключателей, датчиков и электромагнитных клапанов.

— Внутренний монтаж приборов: лепестки 6,3 мм на нагревательных элементах и выводах двигателей при температуре соединения.

— Автомобильные узлы: неизолированные вилочные соединения в цепях с предохранителями, где контроль опрессовки входит в приёмку.

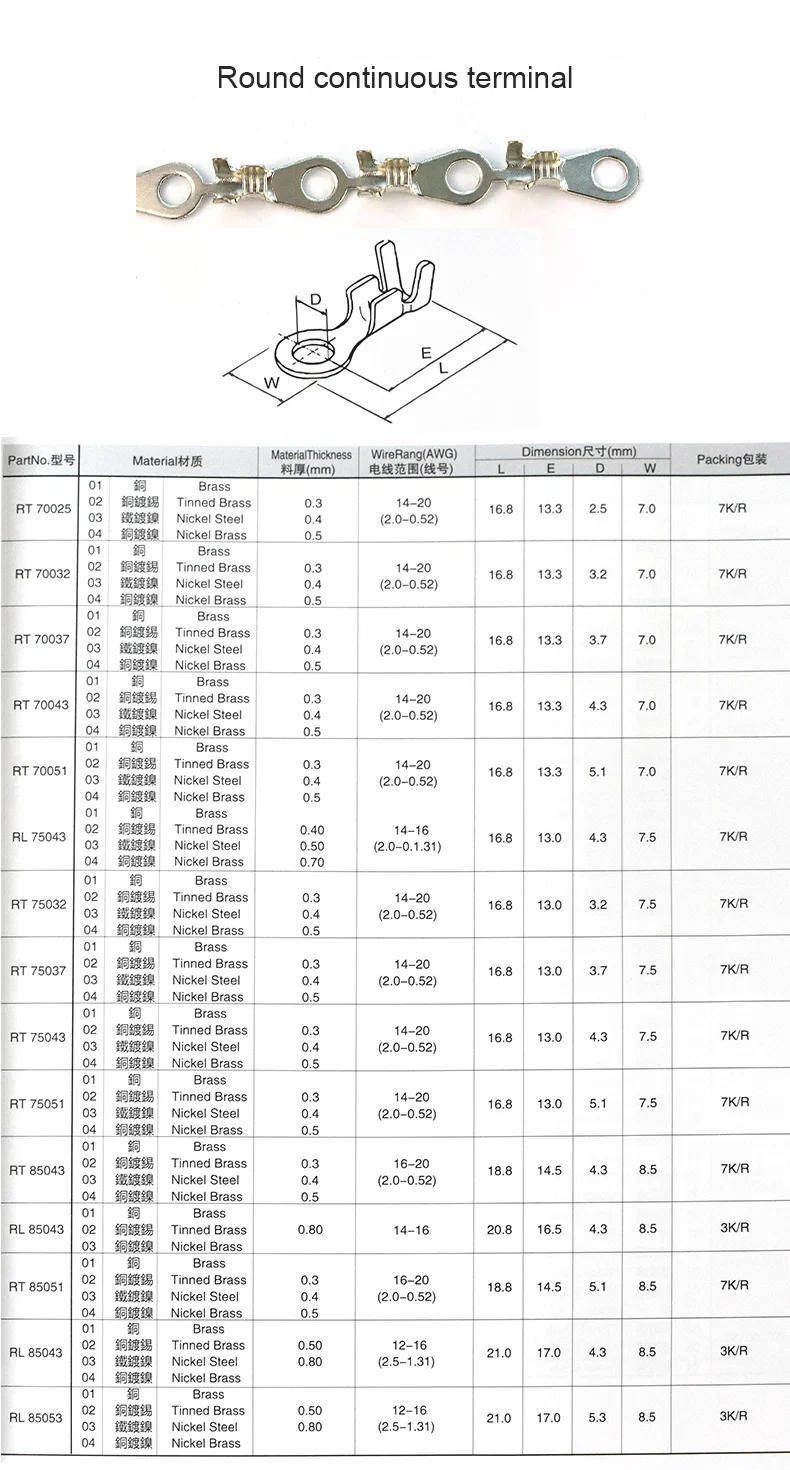

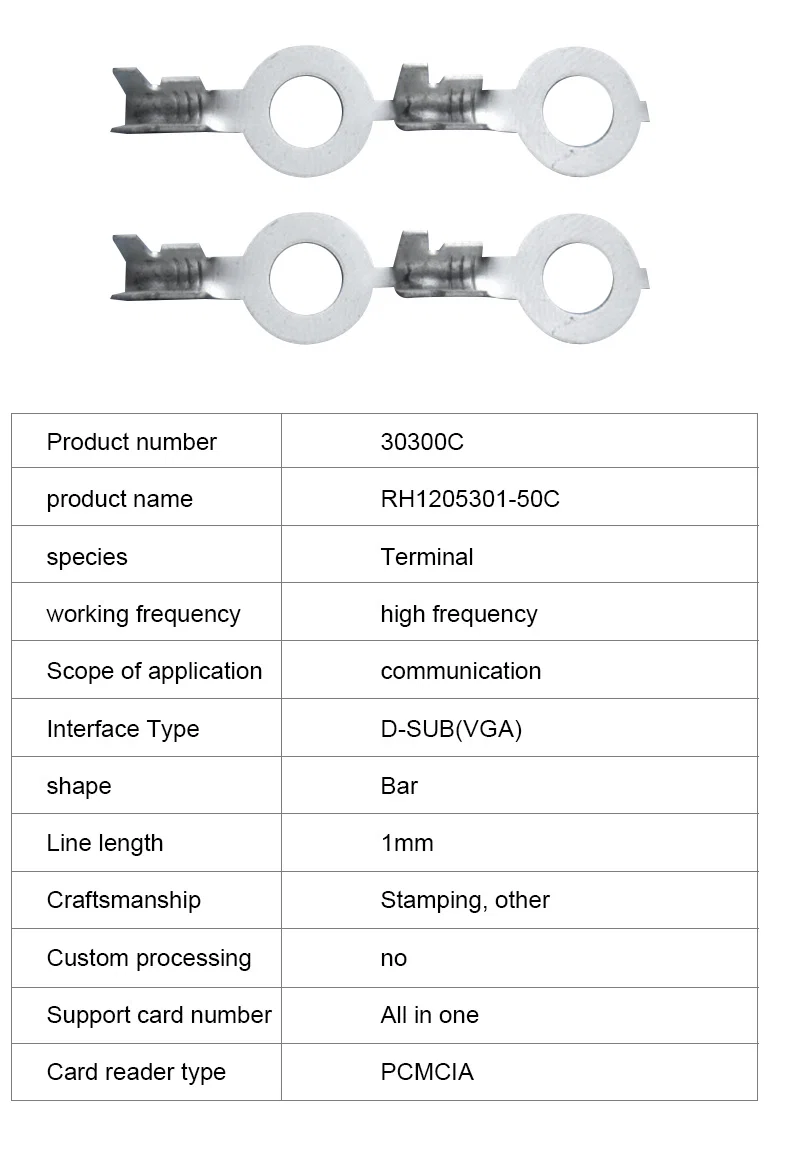

Медные кольцевые наконечники без покрытия на ленте с таблицей 30300BДва луженых кольцевых наконечника без изоляции с таблицей 30300CКрасные изолированные трубчатые наконечники на ленте с таблицей 30300AЧертёж ленты круглых наконечников с артикулами RT и таблицей размеровНеизолированные вилочные наконечники на ленте с маркировкой UL, CE, SGS и таблицей SNBНеизолированные ножевые наконечники на ленте с таблицей DBN и чертежом
