WPM-2008A2-E — автоматическая машина для зачистки и опрессовки провода с торцевой подачей для AWG#18–AWG#36. Она зачищает 1.0–10.0 mm, опрессовывает с усилием 3000 kg при сжатом воздухе 0.3–0.4 MPa и выдаёт 3000–3500 pcs/h. Точность зачистки и опрессовки выдерживается в пределах 0.05–0.1 mm; габариты 500 × 350 × 730 mm, масса 86 kg, питание AC220V.

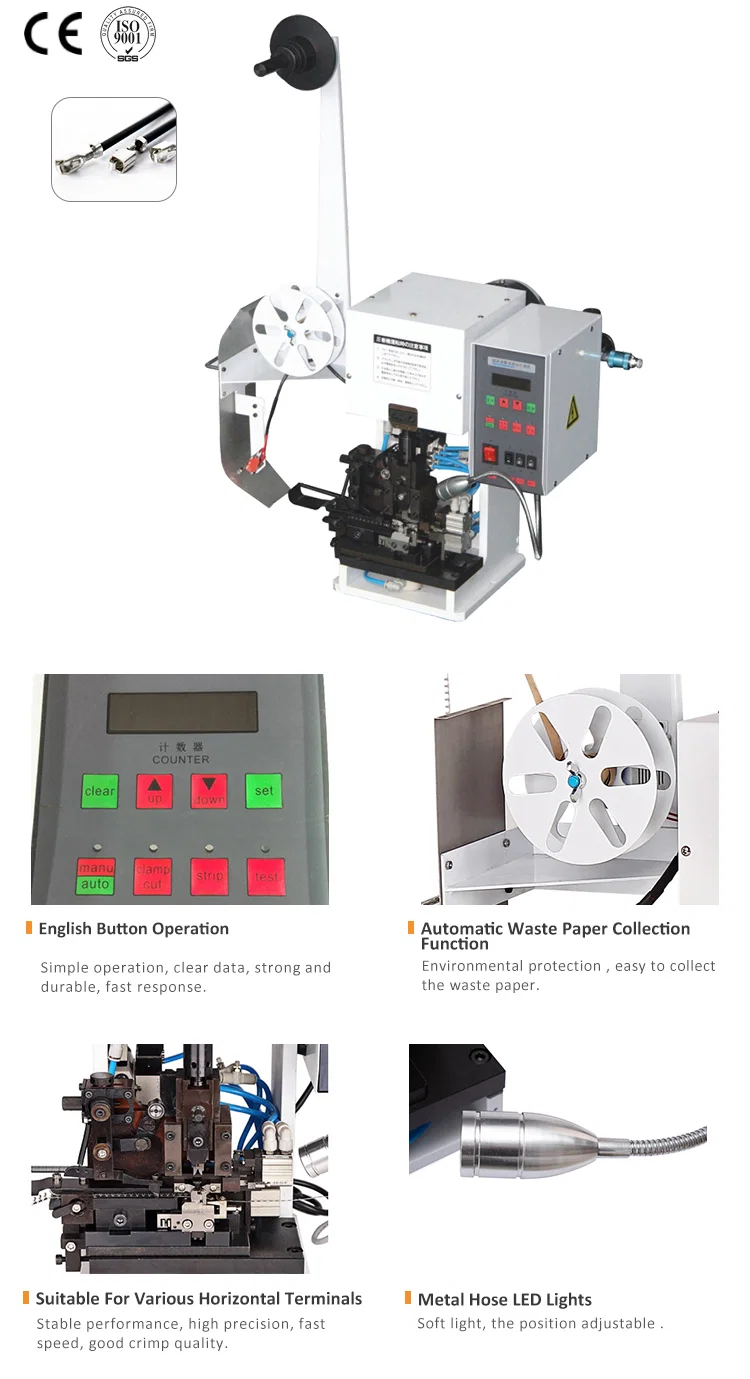

Торцевая подача вводит ленту клемм по оси оснастки, а не сбоку, что освобождает пространство перед точкой опрессовки и позволяет довести длину зачистки до 10 mm. Пресс рассчитан на 3000 kg, поэтому более тяжёлые клеммы и провод большего сечения в диапазоне AWG#18 опрессовываются без упора в нижнюю точку. Вертикальный двигатель установлен на колонне высотой 730 mm и опускает ползун, а блок управления справа задаёт длину зачистки и положение опрессовки.
Это версия WPM-2008A2 с более тяжёлым прессом и более длинной зачисткой. Базовая модель работает с боковой подачей при 2000 kg и 0.6 MPa для 1.0–7.0 mm и 5000–6000 pcs/h; здесь часть темпа обменяна на 3 mm дополнительной длины зачистки, 1000 kg дополнительного усилия и более низкую потребность в воздухе 0.3–0.4 MPa. Модель E выбирают, когда клемма тяжёлая или длина зачистки превышает 7 mm.
Основные особенности
1. Длина зачистки 1.0–10.0 mm — на 3 mm больше, чем у модели с боковой подачей, для клемм с большей длиной оголения жилы.
2. Усилие опрессовки 3000 kg при воздухе 0.3–0.4 MPa — меньшая потребность в воздухе, чем у пресса 2000 kg при 0.6 MPa.
3. Точность зачистки и опрессовки в пределах 0.05–0.1 mm: положение жилы и высота опрессовки остаются в допуске клеммы.
4. Торцевая подача ведёт ленту клемм по оси оснастки, оставляя переднюю часть точки опрессовки свободной.
5. 3000–3500 pcs/h для цикла зачистки и опрессовки провода AWG#18–36.
6. Вертикальный двигатель на колонне 730 mm опускает ползун сверху; на верстаке машина занимает 500 × 350 mm.
Технические характеристики
| Параметр | Значение |
|---|
| Модель | WPM-2008A2-E |
|---|
| Тип машины | Автоматическая машина для зачистки и опрессовки провода с торцевой подачей |
|---|
| Сечение провода | AWG#18–36 |
|---|
| Длина зачистки | 1.0–10.0 mm |
|---|
| Точность зачистки | 0.05–0.1 mm |
|---|
| Точность опрессовки | 0.05–0.1 mm |
|---|
| Производительность | 3000–3500 pcs/h |
|---|
| Усилие опрессовки | 3000 kg |
|---|
| Давление воздуха | 0.3–0.4 MPa |
|---|
| Способ подачи | Торцевая подача |
|---|
| Питание | AC220V |
|---|
| Габариты | 500 × 350 × 730 mm |
|---|
| Вес | 86 kg |
|---|

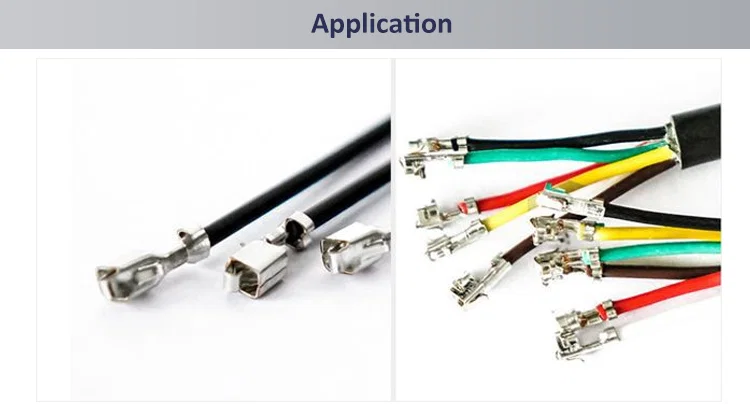

Области применения
— Опрессовка тяжёлых клемм на проводе AWG#18–20: пресс 3000 kg закрывает трубчатые и изолированные клеммы за один ход.
— Жгуты бытовой техники и шнуров питания: длина зачистки 10 mm для клемм с длинной гильзой.
— Монтаж шкафов управления: провод AWG#22–28 зачищается и опрессовывается с точностью 0.05–0.1 mm.
— Автомобильный жгут с герметичными клеммами: торцевая подача сохраняет доступ к точке опрессовки для смены оснастки.
— Сенсорные и разъёмные проводники: короткие партии тонкого провода, где воздух 0.3–0.4 MPa используется совместно с другим оборудованием участка.
