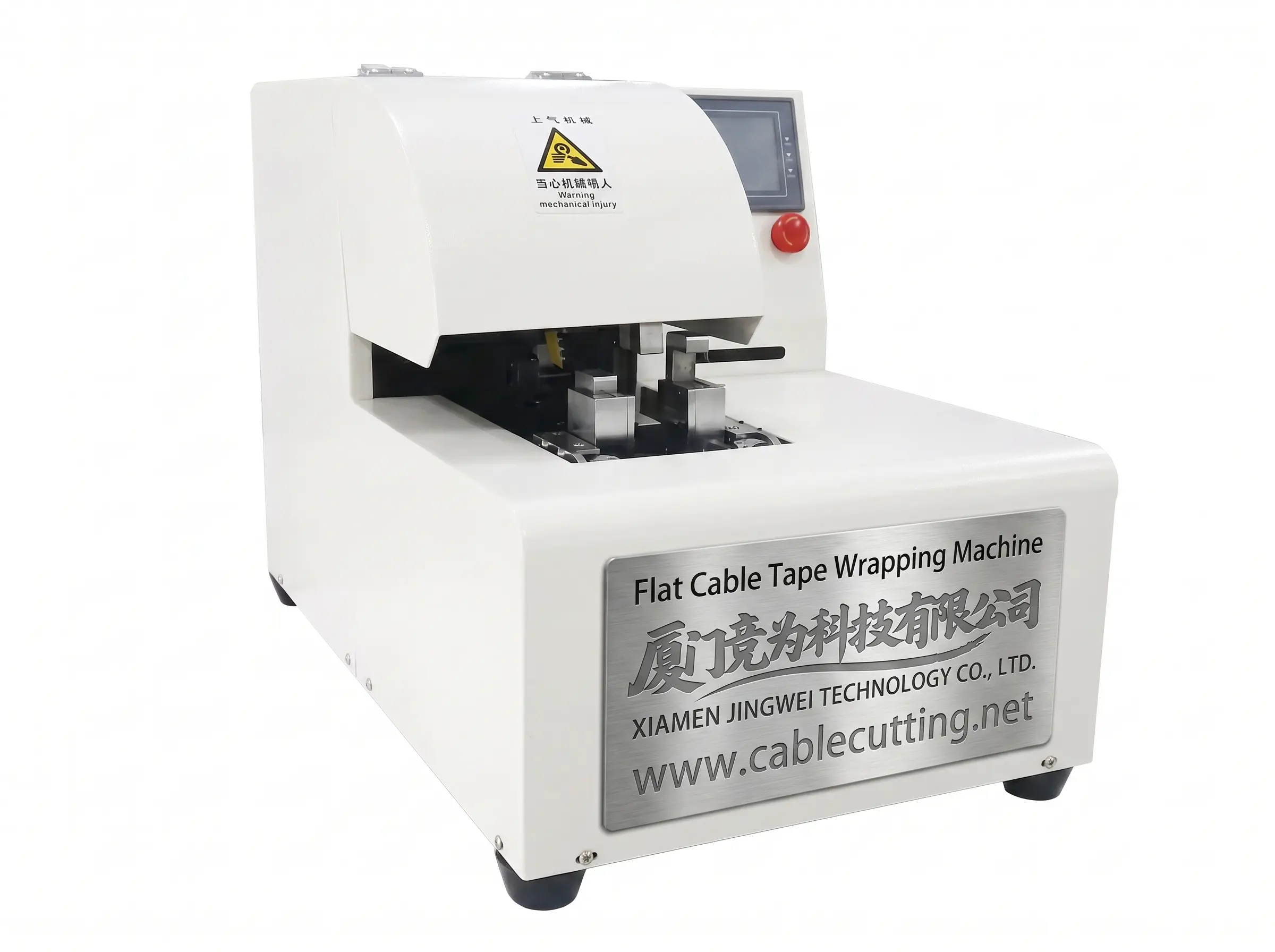

WPM-690P выполняет точечную обмотку плоского кабеля и ленточного провода. Машина принимает кабель шириной до 8 мм и длиной от 140 мм, накладывает ленту длиной 50 мм из рулона шириной 10-45 мм и выдаёт 20 изделий в минуту.
На ленточном кабеле лента должна попадать в одно и то же место на каждой детали и ровно подгибаться по обоим краям; вручную этого трудно добиться, не заломив жилы. Машина зажимает кабель, накладывает ленту по всей ширине заданной длины и подгибает её, поэтому длина и положение ленты задаются цифровой уставкой, а не глазомером оператора.
Это модель для плоского кабеля. WPM-690L (198) обвязывает лентой круглые жгуты, а WPM-690P работает с плоским кабелем и ленточным проводом короткой точечной обвязкой. Роторные модели 83, 84, 159 и 259 оборачивают ленту вокруг круглой жилы и не держат плоский профиль.
Основные особенности
1. Точечная обмотка плоского кабеля и ленточного провода.
2. Ширина кабеля до 8 мм, длина кабеля от 140 мм.
3. Ширина ленты 10-45 мм при длине ленты 50 мм.
4. Цифровая регулировка длины ленты.
5. Производительность 20 изделий в минуту.
6. Пневматика 0,4-0,6 МПа; 220 В или 110 В, 200 Вт.
Технические характеристики
| Параметр | Значение |
|---|
| Модель | WPM-690P |
|---|
| Функция | Точечная обмотка |
|---|
| Ширина кабеля | ≤ 8 мм |
|---|
| Длина кабеля | ≥ 140 мм |
|---|
| Длина ленты | 50 мм |
|---|
| Ширина ленты | 10-45 мм |
|---|
| Производительность | 20 шт/мин |
|---|
| Давление воздуха | 0,4-0,6 МПа |
|---|
| Питание | 220 В и 110 В |
|---|
| Мощность | 200 Вт |
|---|
| Вес | 45 кг |
|---|
| Габариты | 300 x 250 x 500 мм |
|---|
Области применения
— Сборка ленточного кабеля: обвязка радужного шлейфа в точке разветвления
— Электронное производство: фиксация плоского кабеля перед оконцеванием разъёмом
— Блоки управления бытовой техники: обмотка плоских трасс на входе в шкаф
— Кабели компьютеров и периферии: точечная обвязка в месте разделения плоского кабеля
— Плоские автомобильные жгуты: обвязка участков под установку клипсы
