Автомат резки, зачистки и намотки кабеля WPM-CRT-03M

📅 2025-04-26 👁️ 2,447
  • Модель продукта: WPM-CRT-03M

  • Технические характеристики

    Название: Намоточная и переплетная машина
    Длина резки: индивидуальная
    Длина зачистки: индивидуальная
    Форма обмотки: форма круга
    Шаг намотки: 50-300 мм, индивидуальный
    Количество намоточных катушек: регулируемая
    Длина кабельной стяжки: индивидуальная
    Обвязочная проволока: номер катушки регулируемый (рекомендуется 3 круга)
    Кабельная стяжка: металлический сердечник с синтетической обшивкой
    Диаметр крепления: индивидуальный
    Напряжение переменного тока: 220 В, 50 Гц/60 Гц
    Скорость намотки: 2 ~ 8 петлей/с
    Панель управления: сенсорный экран
  • Запросить цену

WPM-CRT-03M выполняет четыре операции на одной станине: мерную резку, зачистку с двух концов, круговую намотку и обвязку. Длина резки и зачистки задаётся под заказ, шаг намотки составляет 50-300 mm, число витков регулируется, а виток закрывается стяжкой с металлическим сердечником в синтетической оболочке. Скорость намотки равна 2-8 виткам в секунду.

При разделении по машинам кабель меряют на отрезном станке, зачищают на отдельном устройстве, после чего наматывают и обвязывают вручную, и голые концы подвергаются механическому воздействию при каждом перемещении. 03M зачищает и наматывает за один проход, поэтому концы формируются один раз, а виток обвязывается сразу. Рецепты вводятся и вызываются с сенсорного экрана, что делает короткие заказные партии практичными.

Это единственная модель в группе, которая зачищает оба конца в цикле намотки и обвязки; остальные либо режут и обвязывают без зачистки, либо зачищают отдельной операцией. Только здесь применяется стяжка с металлическим сердечником и синтетической оболочкой вместо ленты или скрученной проволоки, что удерживает жёсткий виток без ослабления. Длина резки, длина зачистки и диаметр обвязки задаются индивидуально, поэтому станок подбирают под семейство изделий, а не под одну длину.

Основные особенности

1. Четыре операции за один проход: мерная резка, двусторонняя зачистка, круговая намотка и обвязка без переустановки кабеля.

2. Заказные длины резки и зачистки: обе вводятся на сенсорном экране под заказ, шаг намотки 50-300 mm.

3. Регулируемое число витков: количество задаётся на пучок, намотка выполняется в круговой форме с выводом головки и хвостовика.

4. Скорость намотки 2-8 витков/с: производительность определяется числом витков, а не единой фиксированной величиной.

5. Стяжка с металлическим сердечником в синтетической оболочке: формованная стяжка вместо ленты, поэтому обвязка держит жёсткий виток.

6. Сенсорный экран с памятью рецептов: переход между семействами шнуров без механической переналадки.

Технические характеристики

ПараметрХарактеристики
Номер моделиWPM-CRT-03M
Длина резкиПо заказу
Длина зачисткиПо заказу
Форма намоткиКруговая
Шаг намотки50-300 mm, по заказу
Число витковРегулируемое
Тип стяжкиМеталлический сердечник с синтетической оболочкой
Диаметр обвязкиПо заказу
НапряжениеAC 220 V, 50/60 Hz
Скорость намотки2-8 витков/с
Панель управленияСенсорный экран

Области применения

— Комплекты сетевых шнуров: резка по заказу, зачистка с двух концов, намотка и обвязка перед монтажом вилки и разъёма.

— Удлинители и сетевые колодки: зачищенные концы под клеммники, обвязка для розничных коробок.

— Шнуры питания приборов: зачищенные концы под опрессовку на сборочном посту.

— Выводы светильников и светотехники: зачистка и намотка питающих шнуров для сборки.

— Промышленный кабель управления: многожильные выводы режутся и зачищаются по заданию, обвязка выполняется в подсчитанные витки.

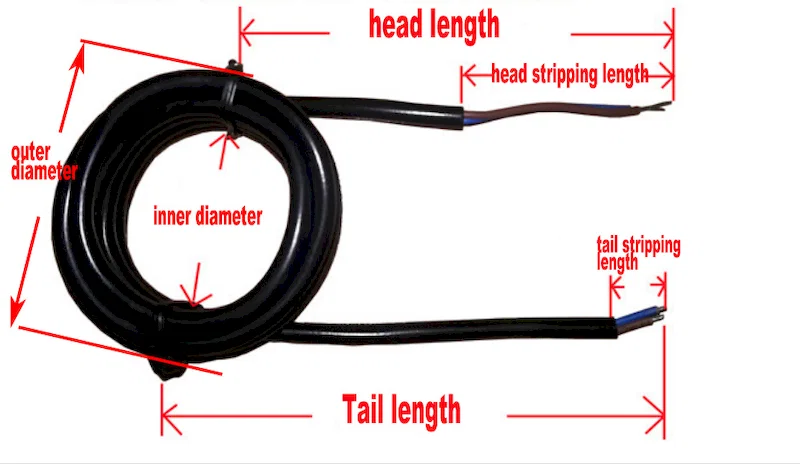

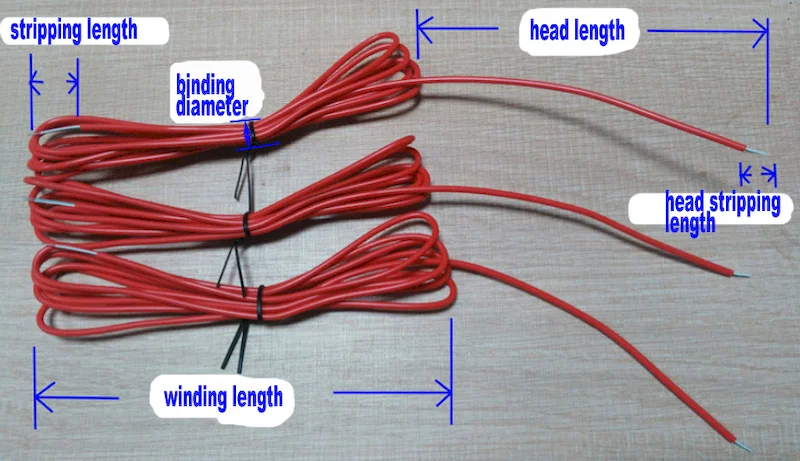

WPM-CRT-03M automatic cable cutting, stripping, winding and binding machine cabinetDiagram labelling head, tail and stripping lengths of a coiled power cordThree red wire coils labelled with winding length and binding diameter
