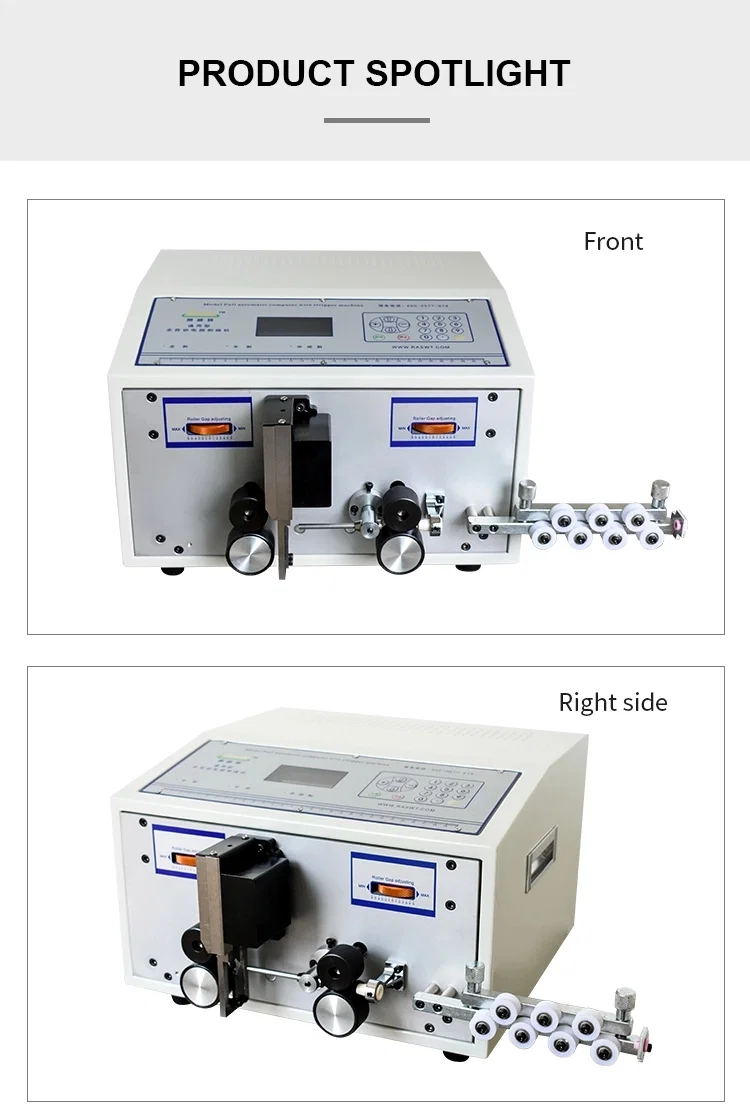

WPM-SZ-330 — высокоскоростной компьютерный станок для зачистки проводов на 32-битной плате управления с LCD-дисплеем и переключением китайского и английского языков. Два провода обрабатываются одновременно на двух линейных позициях, цикл включает резку, полную зачистку, частичную зачистку, зачистку в нескольких зонах и скрутку. Станок работает с монтажным, силиконовым и тефлоновым проводом, стекловолокном и коаксиальным кабелем.
В производстве коротких выводов затраты определяет время цикла на провод, а не рез. Однопозиционный станок часть каждого цикла ждёт, пока провод подадут и зажмут; SZ-330 работает на двух линейных позициях параллельно, поэтому каждый цикл ножей даёт два готовых вывода. 32-битный контроллер хранит сотни программ и отрабатывает таблицу участков — несколько окон зачистки на одном проводе — без повторного зажима. Положение ножей и зажимов задаётся с LCD-панели, а не вручную.
SZ-330 — высокоскоростной двухпроводной станок этой линейки, его задача — изготовление выводов малого сечения в объёме. Это не станок для многожильного кабеля в оболочке (для этого служат WPM-680 или WPM-YHT3) и не станок для силовых жил (WPM-10-300mm/400mm или WPM-MAX2-70mm2). Там, где недельный объём коротких электронных выводов велик, скорость задаёт именно двухпозиционная схема.
Основные особенности
1. Две линейные позиции: два провода режутся и зачищаются в одном цикле ножей, поэтому выработка за цикл удваивается против однопозиционного станка без увеличения хода.

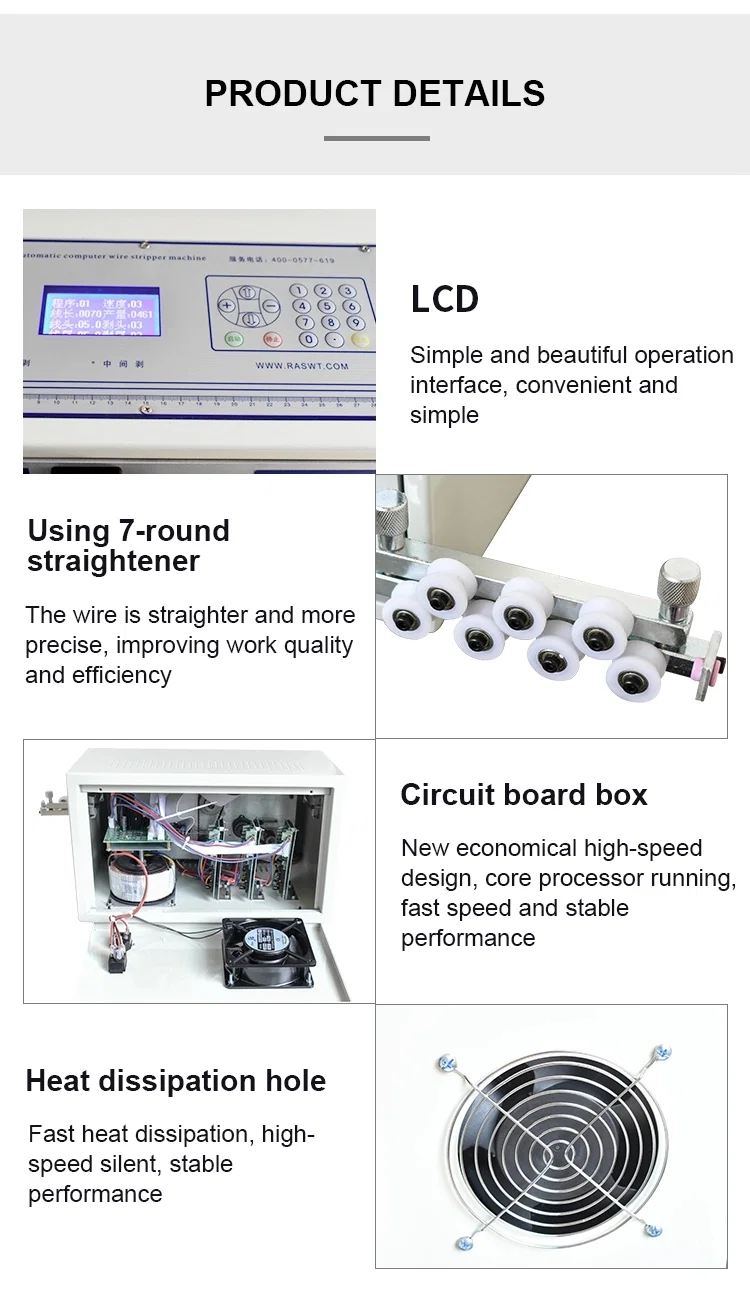

2. 32-битное интеллектуальное управление с LCD-дисплеем и переключением языка: оператор выбирает программу, контроллер отрабатывает таблицу участков.
3. Память хранит сотни программ, поэтому для каждого типа провода сохраняются своя длина реза, глубина зачистки и настройка скрутки, а переналадка сводится к вызову программы.

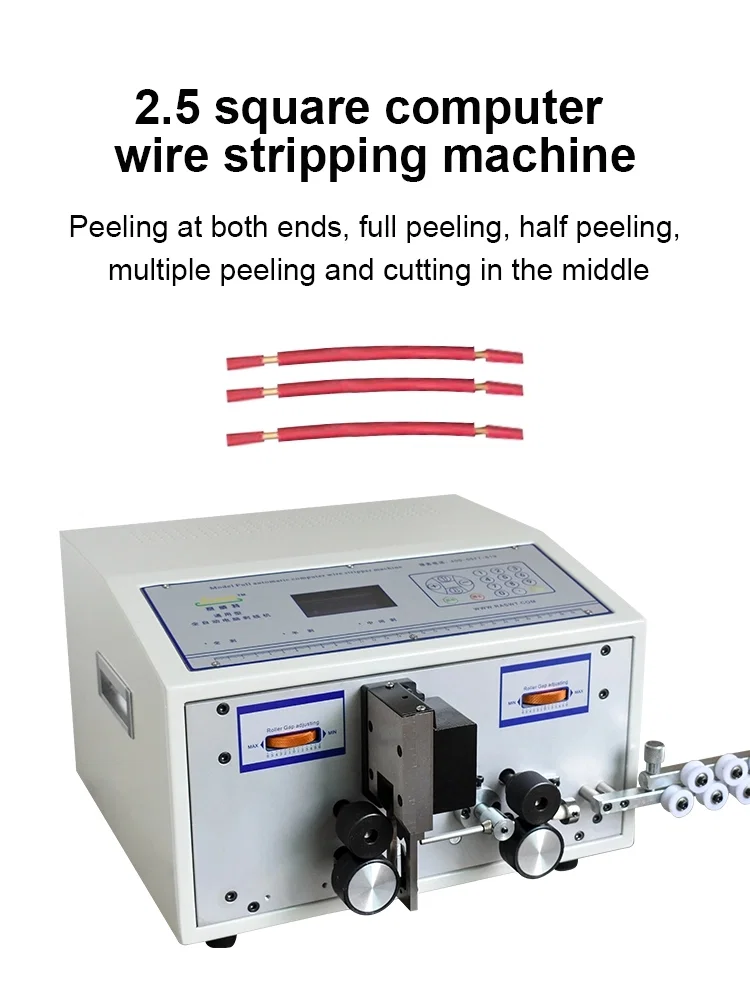

4. Пять функций на одной платформе — резка, полная зачистка, частичная зачистка, зачистка в нескольких зонах и скрутка; число участков задаётся в программе.
5. Зачистка в нескольких зонах открывает несколько окон на одном проводе, например окно в середине плюс зачистку с двух концов, за один проход без повторного зажима.
6. Охват материалов: монтажный, силиконовый и тефлоновый провод, стекловолокно и коаксиальный кабель; глубина ножей и давление зажимов задаются для каждого материала с LCD-панели.
Технические характеристики
| Параметр | Значение |
|---|
| Модель | WPM-SZ-330 |
|---|
| Тип станка | Автоматический высокоскоростной компьютерный станок для зачистки проводов |
|---|
| Система управления | 32-битное интеллектуальное управление |
|---|
| Дисплей | LCD с переключением китайского и английского языков |
|---|
| Память программ | Сотни программ |
|---|
| Производительность | Две линейные позиции, два провода одновременно |
|---|
| Функции | Резка, зачистка, частичная зачистка, зачистка в нескольких зонах, скрутка |
|---|
| Совместимые провода | Монтажный, силиконовый, тефлоновый провод, стекловолокно, коаксиальный кабель |
|---|
Области применения

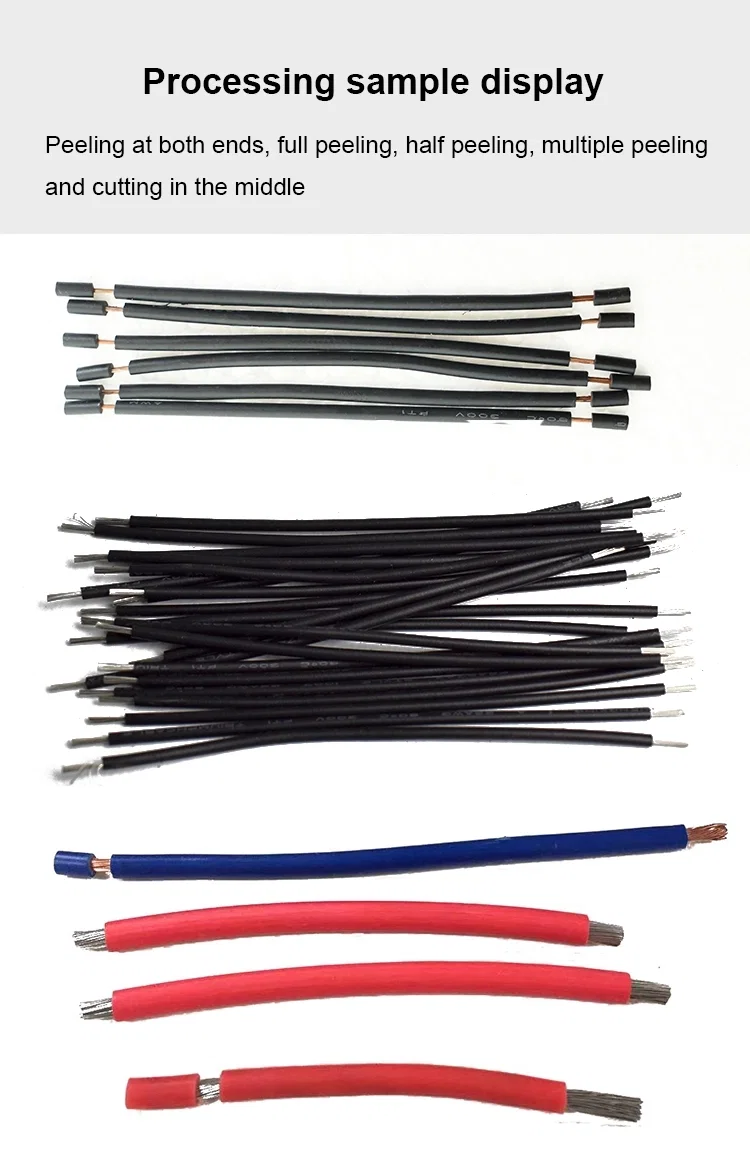

— Изготовление электронных выводов: монтажный провод PVC режется на заданную длину и зачищается с двух концов для сборки плат и разъёмов, два вывода за цикл.
— Силиконовые и тефлоновые выводы: термостойкий провод для нагревателей, датчиков и внутреннего монтажа приборов, с частичной зачисткой со стороны клеммы, чтобы плечо изоляции оставалось ровным.
— Коаксиальный кабель и стекловолокно: оболочка и диэлектрик вскрываются участками для RF- и измерительных сборок, таблица участков хранится в памяти.
— Проводка игрушек и малой техники: короткие многожильные выводы в объёме, зачистка с двух концов и скрутка там, где вывод идёт под винт клеммы.
— Автомобильные поджгуты: одножильные провода режутся по длине с окном в середине под сращивание, работа по программе нескольких участков.
