Automatic Cable Reeling & Tying Machine Touch Screen Operation Manual JW-CRT Series
Автоматическая машина для намотки и связывания кабеля с сенсорным управлением. Обматывает и связывает катушки провода за один цикл, регулируемая скорость и количество скруток. Идеально подходит для линий по упаковке шлангов, кабелей и проводов.
Содержание
1. Введение в запуск сенсорного экрана
2. Рабочий интерфейс
2.1 Обзор настроек параметров
2.2 Параметры механизма обвязки
2.3 Параметры механизма намотки
2.4 Навигационные кнопки
3. Интерфейс ручного/шагового теста
3.1 Функции шагового теста
3.2 Переключение режима намотки
3.3 Способ заправки обвязочной ленты
4. Техническое обслуживание и смазка
1. Введение в запуск сенсорного экрана
При включении станка на сенсорном экране отображается стартовый интерфейс. Внутренние заводские параметры предварительно настроены производителем и защищены паролем. Операторам не требуется доступ к заводским настройкам во время нормальной работы.
Заводские настройки защищены паролем. Несанкционированное изменение внутренних параметров может повлиять на производительность и безопасность станка.

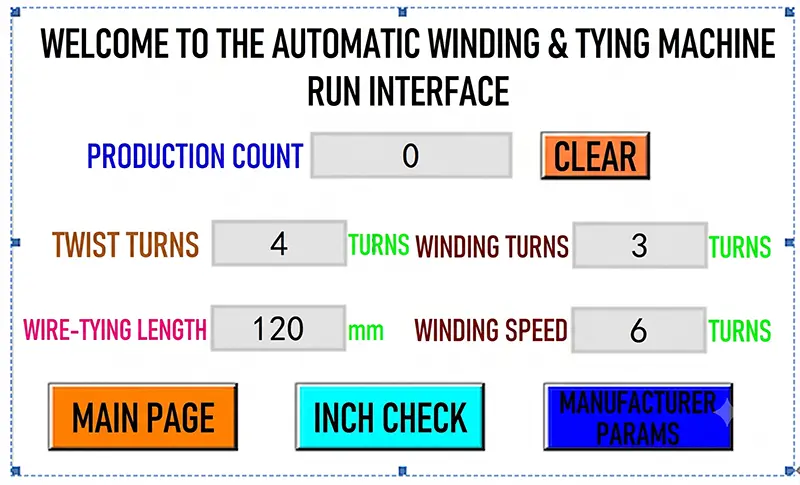

2. Рабочий интерфейс
Рабочий интерфейс является основным экраном, отображаемым во время работы станка. Он обеспечивает доступ ко всем настройкам параметров механизмов намотки и обвязки.
2.1 Обзор настроек параметров
Этот интерфейс предоставляет конфигурацию параметров для механизмов намотки и обвязки станка.
• Счетчик продукции: Счетчик продукции записывает только количество выполненных обвязок (не операции намотки).
• Сброс счетчика: Нажмите и удерживайте кнопку сброса, чтобы обнулить счетчик продукции.
2.2 Параметры механизма обвязки
Механизм обвязки имеет два регулируемых параметра:
Количество витков скрутки
Нажмите на поле параметра, чтобы открыть цифровую клавиатуру. Введите желаемое значение и подтвердите.
Рекомендуемая настройка: 3-5 оборотов. Более высокие значения позволяют точно регулировать плотность обвязки.
ПРЕДУПРЕЖДЕНИЕ: Плотность обвязки в первую очередь зависит от того, насколько плотно оператор сжимает катушку кабеля перед обвязкой. Чем меньше зазор между проводами, тем туже будет обвязка.
Длина подачи обвязочной ленты
Нажмите на поле параметра, чтобы открыть цифровую клавиатуру. Введите желаемое значение и подтвердите.
Модели WPM-212 A-C: диапазон регулировки 75-140 мм
Модели WPM-212L: диапазон регулировки 120-190 мм
Отрегулируйте длину подачи в соответствии с диаметром обвязываемого пучка.
2.3 Параметры механизма намотки
Механизм намотки имеет два регулируемых параметра:
Количество оборотов намотки
Нажмите на поле параметра, чтобы открыть цифровую клавиатуру. Введите желаемое значение и подтвердите.
Скорость намотки
Нажмите на поле параметра, чтобы открыть цифровую клавиатуру. Введите желаемое значение и подтвердите.
Диапазон регулировки: 1-9 (от медленной до быстрой). Это значение представляет количество оборотов в секунду.
2.4 Навигационные кнопки
Рабочий интерфейс предоставляет следующие навигационные кнопки:
• На главную страницу: Возврат к основному рабочему экрану
• Шаговый тест: Вход в интерфейс ручного шагового теста для проверки двигателей
• Заводские настройки: Доступ к внутренним заводским параметрам (требуется пароль)
3. Интерфейс ручного/шагового теста
Интерфейс шагового теста позволяет операторам вручную управлять отдельными двигателями. Эта функция в основном используется для поиска неисправностей и проверки правильности работы каждого двигателя.
3.1 Функции шагового теста
Доступны следующие ручные средства управления:
• Подающий двигатель (заправка обвязочной ленты): Используется для заправки новых обвязочных лент. Шаговое управление подает обвязочную проволоку вперед для замены.
• Двигатель намотки - Режим заданных оборотов: Нажмите на педаль один раз; двигатель намотки вращается на заданное количество оборотов после одного нажатия педали, затем автоматически останавливается.
• Двигатель намотки - Непрерывный режим: Удерживайте педаль нажатой; двигатель намотки вращается непрерывно. Отпустите педаль для немедленной остановки.
3.2 Переключение режима намотки
Режим намотки можно переключать между двумя режимами работы:
• Режим заданных оборотов: Нажмите на педаль один раз; двигатель намотки вращается на заданное количество оборотов и автоматически останавливается.
• Непрерывный режим: Удерживайте педаль нажатой; двигатель намотки вращается непрерывно. Отпустите педаль для немедленной остановки.

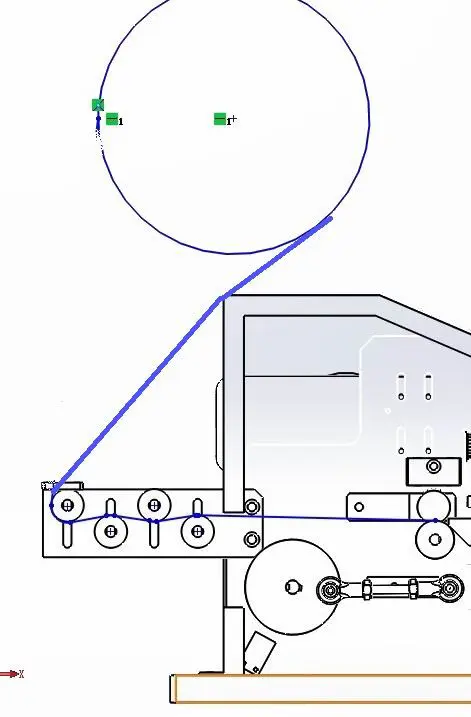

3.3 Способ заправки обвязочной ленты
Следуйте приведенным ниже иллюстрациям для правильной процедуры заправки обвязочной ленты:
ПРЕДУПРЕЖДЕНИЕ: Обвязочная лента должна быть продета через подающие ролики в одном последовательном направлении без складок, перегибов или скручивания. Если лента складывается или меняет направление, подаваемая проволока сместится вправо, что приведет к промаху крюка обвязки, и обвязка не удастся.
Если у вас есть вопросы или вы столкнулись с проблемами, не описанными в данном руководстве, обратитесь за помощью в нашу службу технической поддержки.
1. Введение в запуск сенсорного экрана
2. Рабочий интерфейс
2.1 Обзор настроек параметров
2.2 Параметры механизма обвязки
2.3 Параметры механизма намотки
2.4 Навигационные кнопки
3. Интерфейс ручного/шагового теста
3.1 Функции шагового теста
3.2 Переключение режима намотки
3.3 Способ заправки обвязочной ленты
4. Техническое обслуживание и смазка
1. Введение в запуск сенсорного экрана
При включении станка на сенсорном экране отображается стартовый интерфейс. Внутренние заводские параметры предварительно настроены производителем и защищены паролем. Операторам не требуется доступ к заводским настройкам во время нормальной работы.
Заводские настройки защищены паролем. Несанкционированное изменение внутренних параметров может повлиять на производительность и безопасность станка.
2. Рабочий интерфейс
Рабочий интерфейс является основным экраном, отображаемым во время работы станка. Он обеспечивает доступ ко всем настройкам параметров механизмов намотки и обвязки.
2.1 Обзор настроек параметров
Этот интерфейс предоставляет конфигурацию параметров для механизмов намотки и обвязки станка.
• Счетчик продукции: Счетчик продукции записывает только количество выполненных обвязок (не операции намотки).
• Сброс счетчика: Нажмите и удерживайте кнопку сброса, чтобы обнулить счетчик продукции.
2.2 Параметры механизма обвязки
Механизм обвязки имеет два регулируемых параметра:
Количество витков скрутки
Нажмите на поле параметра, чтобы открыть цифровую клавиатуру. Введите желаемое значение и подтвердите.
Рекомендуемая настройка: 3-5 оборотов. Более высокие значения позволяют точно регулировать плотность обвязки.
ПРЕДУПРЕЖДЕНИЕ: Плотность обвязки в первую очередь зависит от того, насколько плотно оператор сжимает катушку кабеля перед обвязкой. Чем меньше зазор между проводами, тем туже будет обвязка.
Длина подачи обвязочной ленты
Нажмите на поле параметра, чтобы открыть цифровую клавиатуру. Введите желаемое значение и подтвердите.
Модели WPM-212 A-C: диапазон регулировки 75-140 мм
Модели WPM-212L: диапазон регулировки 120-190 мм
Отрегулируйте длину подачи в соответствии с диаметром обвязываемого пучка.
Механизм намотки имеет два регулируемых параметра:
Количество оборотов намотки
Нажмите на поле параметра, чтобы открыть цифровую клавиатуру. Введите желаемое значение и подтвердите.
Скорость намотки
Нажмите на поле параметра, чтобы открыть цифровую клавиатуру. Введите желаемое значение и подтвердите.
Диапазон регулировки: 1-9 (от медленной до быстрой). Это значение представляет количество оборотов в секунду.
Рабочий интерфейс предоставляет следующие навигационные кнопки:
• На главную страницу: Возврат к основному рабочему экрану
• Шаговый тест: Вход в интерфейс ручного шагового теста для проверки двигателей
• Заводские настройки: Доступ к внутренним заводским параметрам (требуется пароль)
Интерфейс шагового теста позволяет операторам вручную управлять отдельными двигателями. Эта функция в основном используется для поиска неисправностей и проверки правильности работы каждого двигателя.
Доступны следующие ручные средства управления:
• Подающий двигатель (заправка обвязочной ленты): Используется для заправки новых обвязочных лент. Шаговое управление подает обвязочную проволоку вперед для замены.
• Двигатель намотки - Режим заданных оборотов: Нажмите на педаль один раз; двигатель намотки вращается на заданное количество оборотов после одного нажатия педали, затем автоматически останавливается.
• Двигатель намотки - Непрерывный режим: Удерживайте педаль нажатой; двигатель намотки вращается непрерывно. Отпустите педаль для немедленной остановки.
3.2 Переключение режима намотки
Режим намотки можно переключать между двумя режимами работы:
• Режим заданных оборотов: Нажмите на педаль один раз; двигатель намотки вращается на заданное количество оборотов и автоматически останавливается.
• Непрерывный режим: Удерживайте педаль нажатой; двигатель намотки вращается непрерывно. Отпустите педаль для немедленной остановки.
3.3 Способ заправки обвязочной ленты
Следуйте приведенным ниже иллюстрациям для правильной процедуры заправки обвязочной ленты:
ПРЕДУПРЕЖДЕНИЕ: Обвязочная лента должна быть продета через подающие ролики в одном последовательном направлении без складок, перегибов или скручивания. Если лента складывается или меняет направление, подаваемая проволока сместится вправо, что приведет к промаху крюка обвязки, и обвязка не удастся.
Если у вас есть вопросы или вы столкнулись с проблемами, не описанными в данном руководстве, обратитесь за помощью в нашу службу технической поддержки.
