Инструкция по эксплуатации малогабаритного интеллектуального станка для зачистки проводов с квадратным сенсорным экраном | Руководство по многофункциональному станку для резки и зачистки кабеля

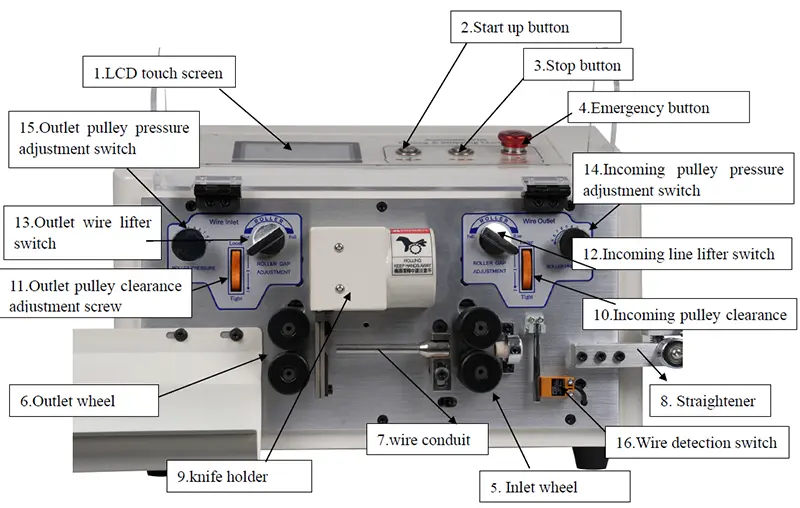

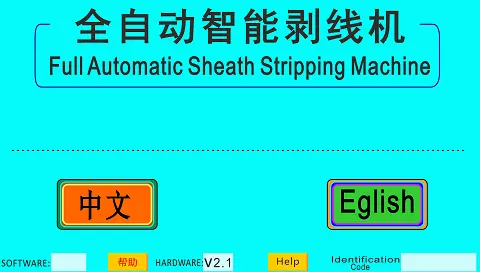

Китайский и английский языки можно свободно переключать, пожалуйста, выберите "Китайский" или "ENGLISH" для перехода на следующую страницу.

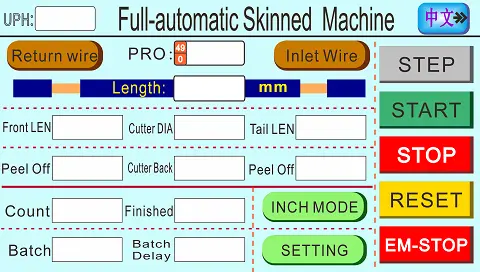

Ниже представлена главная страница настройки параметров

Интерфейс управления этой системы состоит из ЖК-сенсорного экрана 160×107. Ниже будет представлена функция каждой клавиши:
Возврат провода: Удерживайте эту клавишу, провод может транспортироваться через вход провода и подающее колесо, а также может быть извлечен из режущей кромки, и может свободно регулироваться по мере необходимости.
Вход провода: Удерживайте эту клавишу, провод может подаваться к режущей кромке через вход провода с помощью подающего колеса, и может свободно регулироваться по мере необходимости.
PRO: Номер программы. Параметры проводов различных спецификаций, которые необходимо обработать, сохраняются под разными номерами программ, чтобы их можно было вызвать для использования в следующий раз.
Length: Общая длина разрезанного и зачищенного провода (макс. 100 м).
Front LEN: Длина головки провода, с которой необходимо удалить внешнюю оболочку; то есть длина медного провода, который необходимо освободить от внешней оболочки.
Peel off: Когда значение зачистки больше значения конца провода, это полная зачистка, в противном случае — половинная зачистка.
Tail LEN: Длина хвоста провода, с которого удалена внешняя оболочка; то есть длина медного провода, обнажающаяся при удалении внешней оболочки.
Cutter DIA: Глубина, на которую резец прорезает внешнюю оболочку при зачистке. Чем больше ширина ножа, тем мельче разрез. Чем она меньше, тем глубже будет разрез.
(Важное напоминание): Значение диаметра провода можно вводить в соответствии с фактическим внешним диаметром провода, но оно должно быть немного меньше фактического размера примерно на 1-2 мм, чтобы прорезать внешнюю оболочку. Например: внешний диаметр оболочки провода составляет 5 мм, диаметр провода следует вводить около 4,5 мм. Если медный провод поврежден, увеличьте значение; если головка или хвост провода не зачищаются, уменьшите значение)
Cutter Back: Значение, на которое резец отводится после врезания в провод при зачистке оболочки; чтобы гарантировать, что резец может захватить провод и снять оболочку. Чем толще провод, тем больше значение отвода, и чем тоньше провод, тем меньше значение отвода.
(Значение отвода: обычно устанавливается около 0,5-3 мм, что означает, что резец отводится на 0,5-3 мм)
Count: Установка запланированного количества продукции. Когда количество проводов, обработанных станком, достигает этого значения, станок автоматически останавливается и выдает подсказку.
Batch: Установка количества продукции в партии, станок может приостанавливаться на несколько секунд при достижении заданного количества, с паузой в соответствии с временем, введенным в таймер.
Finished: Отображает фактическое общее количество, произведенное на данный момент. Когда "Finished" = "Count", станок автоматически останавливается.
Batch delay: Когда станок достигает установленного числа "Batch", станок приостанавливается в соответствии с установленным временем. Если установлено 1, пауза составит 1 секунду, если 2 — 2 секунды и так далее. При установке "0" станок останавливается, и вам нужно вручную нажать кнопку пуска для продолжения работы.
Step: Нажмите кнопку пуска в автоматическом режиме, и станок будет автоматически работать до достижения установленного общего значения, после чего остановится; нажмите кнопку пуска в пошаговом режиме, и станок выполнит только один шаг, нажмите кнопку пуска, чтобы продолжить следующий шаг; в одноцикловом режиме нажмите кнопку пуска, и станок выполнит один цикл (резка одной линии)
Start: Имеет ту же функцию, что и зеленая кнопка на панели управления. Нажмите ее один раз, и станок запустится до тех пор, пока количество обработки не достигнет установленного общего количества.
Stop: Имеет ту же функцию, что и желтая кнопка на панели управления. Нажмите ее один раз, и станок автоматически остановится после обработки провода.
Reset: После установки параметров необходимо один раз выполнить сброс для запуска.
EM-Stop: Имеет ту же функцию, что и красная кнопка на панели управления. Нажмите ее, когда станок работает, и станок остановится мгновенно; когда станок остановлен, его необходимо сбросить для запуска.

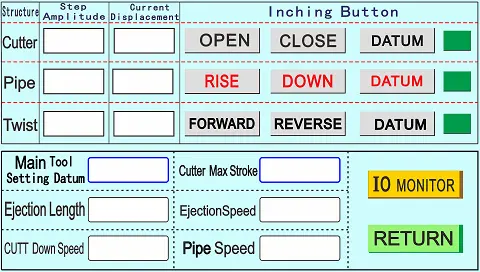

【Open/Close/Datum】
Эти три кнопки являются переключателями, которые необходимо вызывать при калибровке резца.
Open: При непрерывном нажатии "Open" верхний и нижний резцы медленно открываются на определенное расстояние.
Close: При непрерывном нажатии "Close" верхний и нижний резцы медленно сближаются до тех пор, пока не перекрестятся.
Datum: Нажмите кнопку "Datum", чтобы быстро вернуть резец в исходное положение.

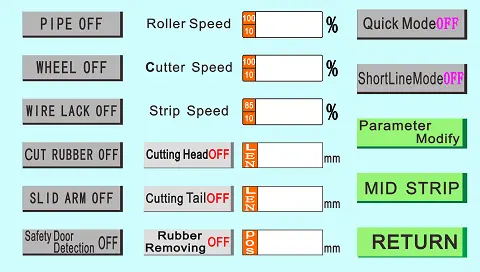

【parameter settings】Инструкции по настройке страницы

Pipe on: Направляющая провода может бить.
Wheel on: Выходной шкив может подниматься при зачистке головки провода (станки с функцией подъема цилиндра имеют эту функцию).
Wire lack off: После запуска станка в переднем колесе нет провода, и станок автоматически останавливается.
Cut rubber off: После запуска станка при зачистке внешней оболочки сжимайте зажим, чтобы сбить зачищенные отходы оболочки.
Slid arm off: Для этой функции требуется установка роботизированной руки.
Roller speed: Скорость вращения входных и выходных шкивов провода может регулироваться от 1 до 100, где 1 — самая медленная, а 100 — самая быстрая.
Cutter speed: Установка скорости работы резца, регулируемый диапазон 1-100, 1 — самая медленная, 100 — самая быстрая.
Strip speed: Скорость зачистки оболочки провода, регулируемый диапазон 1-100, 1 — самая медленная, 100 — самая быстрая.
Cut down speed: Установка скорости работы резца при резке, регулируемый диапазон 1-100, 1 — самая медленная, 100 — самая быстрая.
Ejection speed: Установка скорости вращения выходного колеса провода при его выбросе. Регулируемый диапазон 1-100, 1 — самая медленная, 100 — самая быстрая.

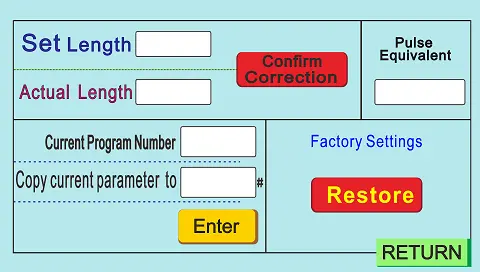

【Length modify】Описание настройки параметров
【Length modify】: Используется для коррекции ошибки в длине фактически обрабатываемого провода.
Set length: Устанавливает значение длины линии, которую необходимо подрезать.
Actual length: Фактическое значение длины, отрезанное станком.
После ввода этого фактического значения нажмите【Length modify】, станок отрежет линию такой же длины, как установленная длина.
Actual cutter Dia: Установка фактического диаметра провода.
Wire diameter coefficient: В целом, настройка не требуется, система использует значения по умолчанию.
Factory set: Нажмите эту клавишу, чтобы восстановить параметры, установленные станком, до исходного состояния. Рекомендуется не нажимать эту клавишу.

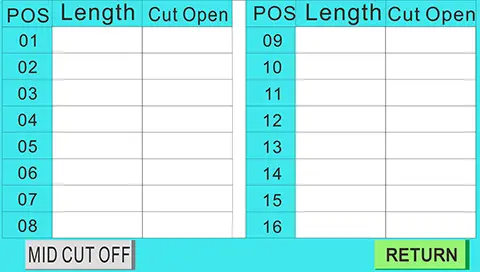

【Middle peel setting】: Нажмите для входа в следующие настройки
【Mid cut on/ off】В открытом режиме связаны общая длина, длина головки и хвоста линии на главной странице. Всего 16 средних зачисток, позиция 01【Length】Введите положение первого разреза посередине,【Cut open】— это расстояние вытягивания. Например: общая длина составляет 200 мм, зачистить 20 мм на середине 100 мм, чтобы обнажить медный провод, то есть установить 01 length = 100, strip = 20.

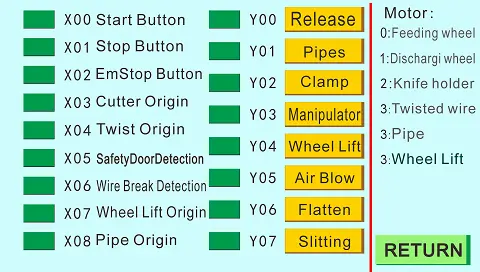

Нажмите【IO Monitor】для входа на следующую страницу настроек
Каждая точка мониторинга IO соответствует каждой точке подключения главной платы. Обычно мониторинг включается при неисправности станка для определения проблемы.
Советы по зачистке и отладке:
При отладке после ввода параметров сначала переключите режим "автоматический" в режим "пошаговый" для тестирования провода. После достижения удовлетворительных результатов переключитесь в режим "автоматический" для формальной обработки провода.
