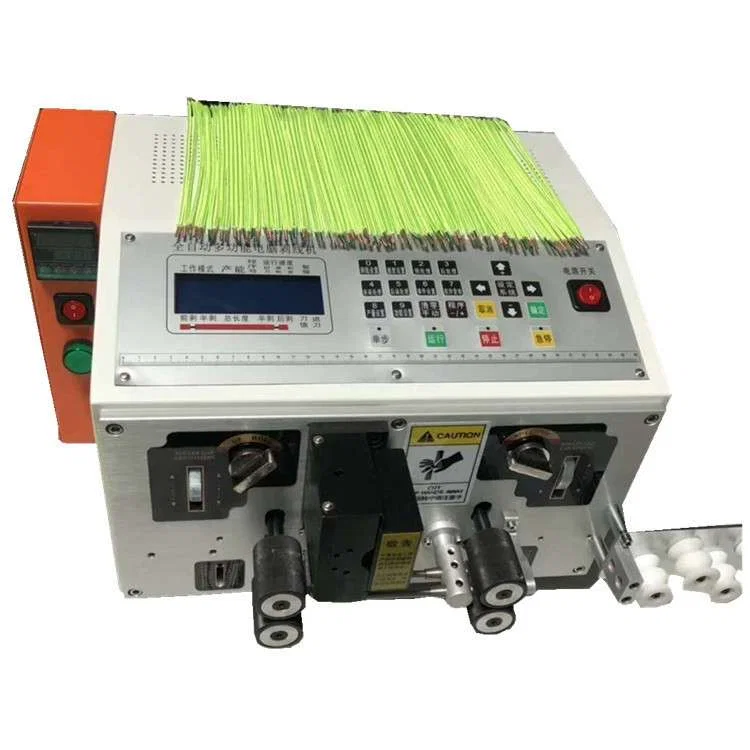

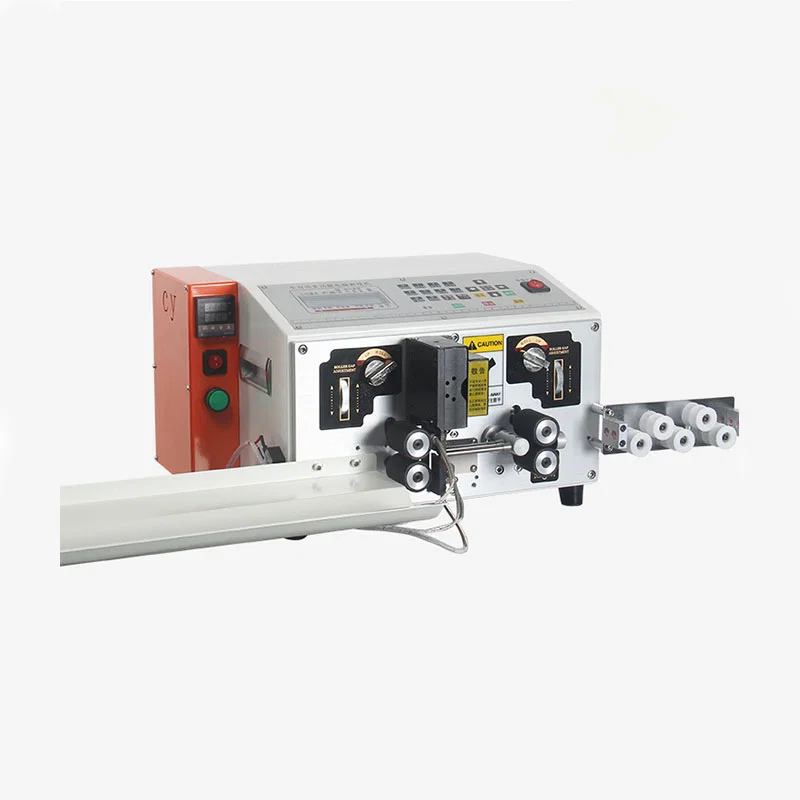

WPM-0-4 — автоматический станок с нагревом для резки и зачистки кабеля в нейлоновой оплётке. Он режет на длину 1-9,999 mm, зачищает 30 mm спереди и 30 mm сзади, принимает кабель диаметром до 7.2 mm при диаметре жилы 0-5 mm и выдаёт 3,000-8,000 pcs/h при L = 100 mm на мощности 400 W. Привод восьмиколёсный, двигатель гибридного типа, управление выполняет микрокомпьютер с LCD-сенсорным экраном, масса 32 kg.
Нейлоновая оплётка не режется, а расплетается: холодный нож разделяет волокна, и конец распускается ещё до опрессовки клеммы. 0-4 режет нагреваемым ножом, который оплавляет край оплётки при разделении, поэтому конец оболочки остаётся закрытым при дальнейших операциях. Приём диаметра 7.2 mm охватывает плетёные кабели зарядки, аудио и USB, а восемь ведущих колёс удерживают оплётку, не сминая жилу под ней. Диаметр жилы ограничен 0-5 mm — это предел, при котором нагреваемый нож достигает изоляции, не касаясь проводника.
0-4 представляет собой станок для плетёного кабеля в этой группе. WPM-0-4M (450) имеет ту же станину и производительность 3,000-8,000 pcs/h, но работает с неплетёным проводом 0.1-4.5 mm2 и средним окном. 0-4 — версия с нагревом для нейлоновой оплётки и кабеля 7.2 mm. На плетёной оболочке станок с холодным ножом, включая 0-4M, оставляет распущенный конец, поэтому выбор определяется оболочкой, а не сечением провода.
Основные особенности
1. Резка и зачистка нагреваемым ножом: оплётка оплавляется по краю реза, поэтому конец в нейлоновой оплётке не распускается между зачисткой и опрессовкой.
2. Приём кабеля диаметром 7.2 mm при диаметре жилы 0-5 mm, что охватывает плетёные кабели зарядки, аудио и USB без переналадки подачи.
3. Длина резки 1-9,999 mm с зачисткой 30 mm спереди и 30 mm сзади, задаваемыми отдельно для длинного окна с одного конца и короткой зачистки с другого.
4. Производительность 3,000-8,000 pcs/h при L = 100 mm на приводе с гибридным двигателем 400 W, указана для определённой длины резки, а не как пиковая.
5. Восьмиколёсный привод распределяет тягу по оплётке, что предотвращает проскальзывание оболочки и сохраняет длину реза на мягкой плетёной поверхности.
6. Управление микрокомпьютером с LCD-сенсорным экраном, допуск (0.2 +/- 0.002 x L) mm, станина 420 x 390 x 280 mm массой 32 kg для настольной линии.
Технические характеристики
| Параметр | Характеристики |
|---|
| Модель | WPM-0-4 |
|---|
| Тип станка | Автоматический станок с нагревом для резки и зачистки |
|---|
| Функция | Резка и зачистка с нагревом |
|---|
| Длина резки | 1-9,999 mm |
|---|
| Длина зачистки | Спереди 30 mm / Сзади 30 mm |
|---|
| Приём кабеля по диаметру | 7.2 mm |
|---|
| Макс. диаметр жилы | 0-5 mm |
|---|
| Производительность | 3,000-8,000 pcs/h (L=100 mm) |
|---|
| Мощность | 400 W |
|---|
| Напряжение | 220V/110V |
|---|
| Привод | Восемь ведущих колёс |
|---|
| Система управления | Микрокомпьютер с LCD-сенсорным экраном |
|---|
| Допуск резки | (0.2 +/- 0.002 x L) mm |
|---|
| Вес | 32 kg |
|---|
| Габариты | 420 x 390 x 280 mm |
|---|

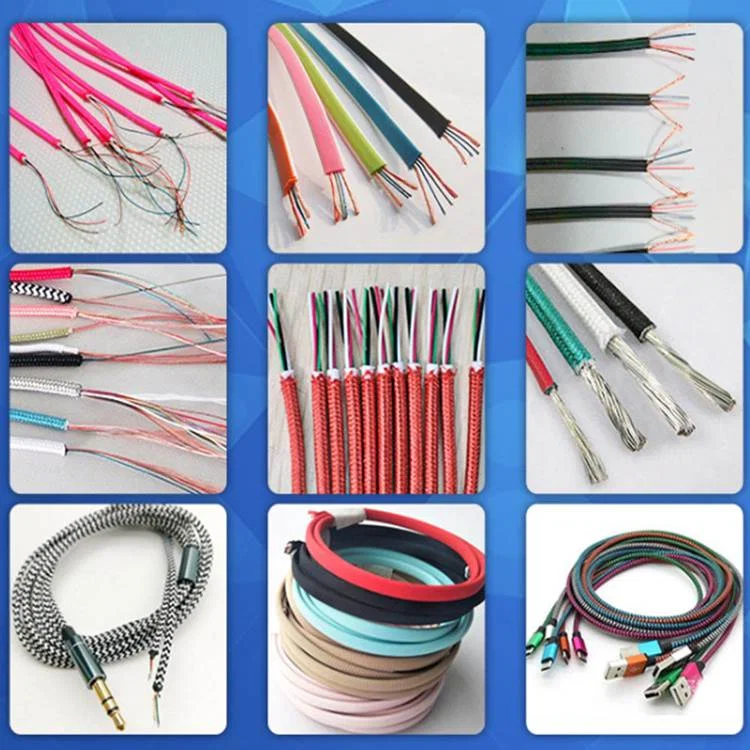

Области применения

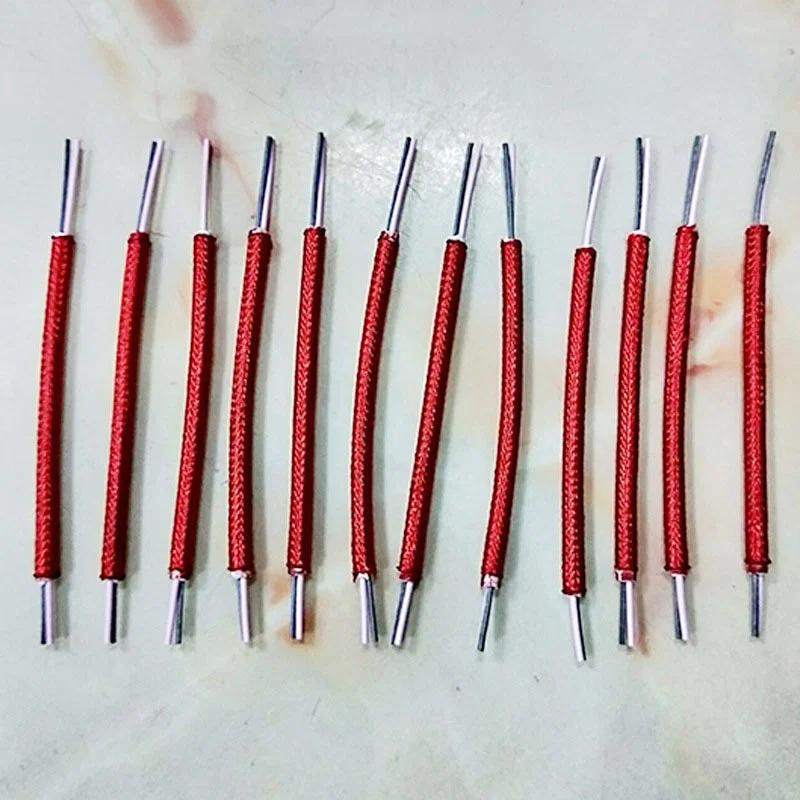

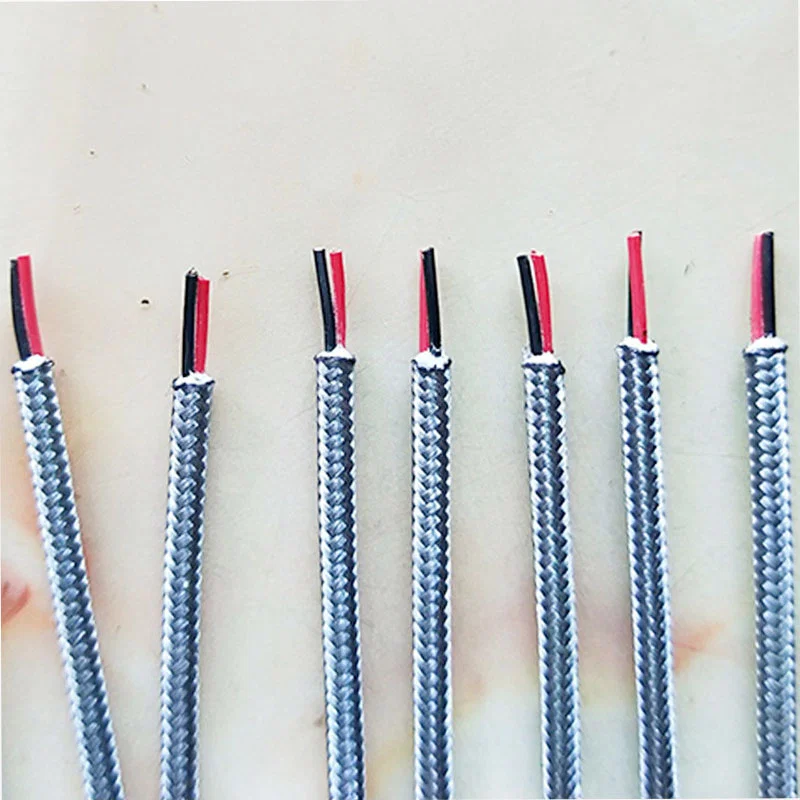

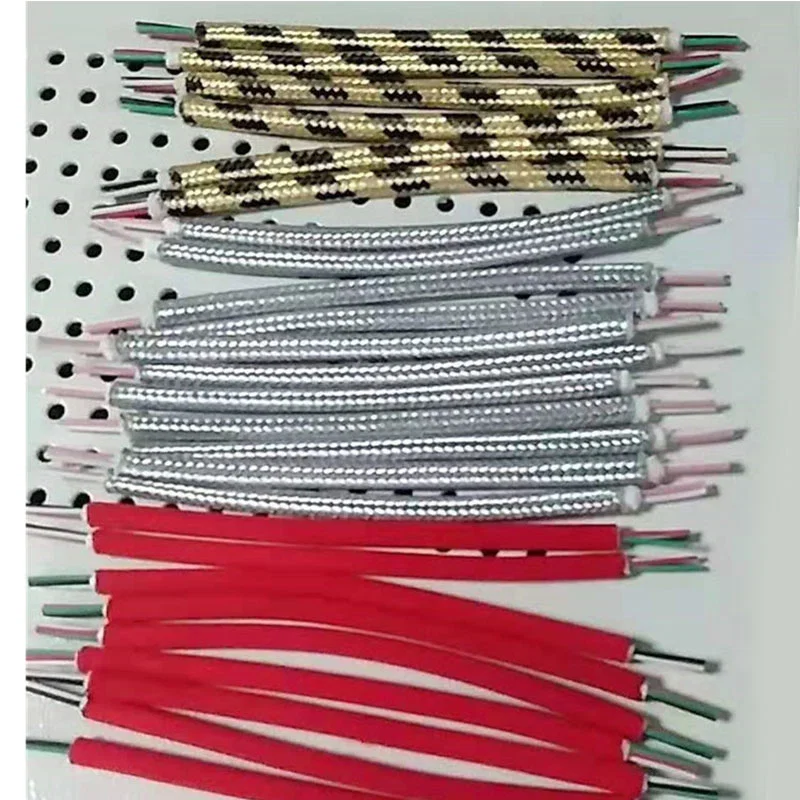

— Плетёные кабели зарядки и передачи данных: кабель USB и Lightning в нейлоновой оплётке 3.0-7.2 mm режется на 1,000-1,500 mm с оплавлением оплётки с двух концов.
— Аудио- и головные кабели: плетёный кабель 2-4 mm режется и зачищается там, где распущенный конец был бы виден у корпуса вилки.
— Плетёные шнуры приборов и малых двигателей: кабель 4-7 mm режется по длине с окном оплётки 30 mm у клеммы.
— Кабели носимых устройств и аксессуаров: тонкий плетёный кабель режется на короткие длины в цикле 3,000-8,000 pcs/h.
— Промышленный плетёный кабель управления: кабель 5-7.2 mm режется на фиксированные длины, где оплётка должна оставаться закрытой под сальником.
