Горизонтальная матрица OTP для станков JST JW-AP11
Горизонтальная матрица OTP для станков JST JW-AP11 Thumb

Горизонтальная матрица OTP для станков JST JW-AP11

📅 2025-04-26 👁️ 2,408

JW-AP11 — горизонтальная опрессовочная матрица OTP для оконцевальных станков JST, работающая с U-образными наконечниками OTP с открытой гильзой на горизонтальной аппликаторной позиции. Матрица поставляется единым блоком: наковальня, опрессовочная вставка и подающий лоток на общей базе; устанавливается на станину позиции вместо заменяемой матрицы.

Ползун замыкается горизонтально поперёк гильзы, лента подаётся по лотку на уровне станины, а подпружиненное подающее коромысло отслеживает шаг подачи сбоку. Благодаря этому лента остаётся натянутой между опрессовками, а фронт матрицы открыт, так что положение гильзы и изоляции можно проверить до опускания ползуна. Корпус матрицы — единый блок, несущий наковальню, опрессовочную вставку и лоток, а регулировки выведены на его переднюю грань.

Устанавливается на станки JST как сменная матрица на действующей аппликаторной позиции, а также как горизонтальная матрица там, где тот же наконечник опрессовывается и на вертикальном прессе и обе позиции должны держать единый базовый размер опрессовки.

Основные особенности

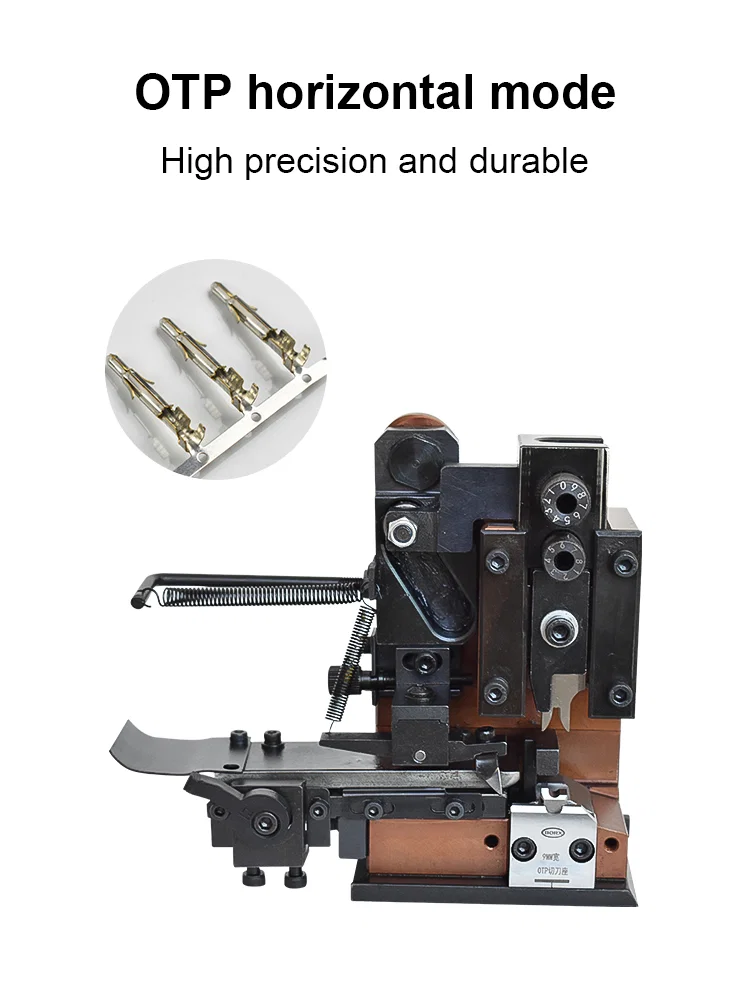

1. Горизонтальная форма матрицы OTP: ползун замыкается поперёк гильзы, лента наконечников подаётся на уровне станины

2. U-образное гнездо под наконечники с открытой гильзой, согласованное с наконечниками OTP

3. Подпружиненное подающее коромысло и изогнутый входной лоток подают ленту-носитель в позицию опрессовки

4. Регулировочные винты на передней грани блока матрицы для высоты опрессовки и обжима изоляции — доступны без снятия матрицы

5. Присоединительный размер под аппликаторную позицию оконцевального станка JST

6. Корпус матрицы, наковальня и лоток собраны на одной базовой плите, поэтому матрица снимается и ставится как единый узел

Технические характеристики

ПараметрЗначение
МодельJW-AP11
Режим работыГоризонтальная опрессовка
Тип матрицыАппликаторная матрица OTP, U-образная
СовместимостьОконцевальные станки JST
Тип наконечникаU-образные наконечники OTP
ПозиционированиеВысокочастотное электронное точное позиционирование
ШумРабота с низким уровнем шума
ЭнергопотреблениеЭкономия электроэнергии

Области применения

— Оконцевальные станки JST при работе с U-образными наконечниками OTP с открытой гильзой

— Горизонтальные аппликаторные позиции в производстве кабельных жгутов

— Замена изношенной горизонтальной матрицы OTP с использованием базы JST и адаптера ползуна

— Линии, где один наконечник опрессовывается на горизонтальном и на вертикальном прессе

— Короткие партии, когда открытый фронт матрицы позволяет проверять каждую опрессовку на месте
