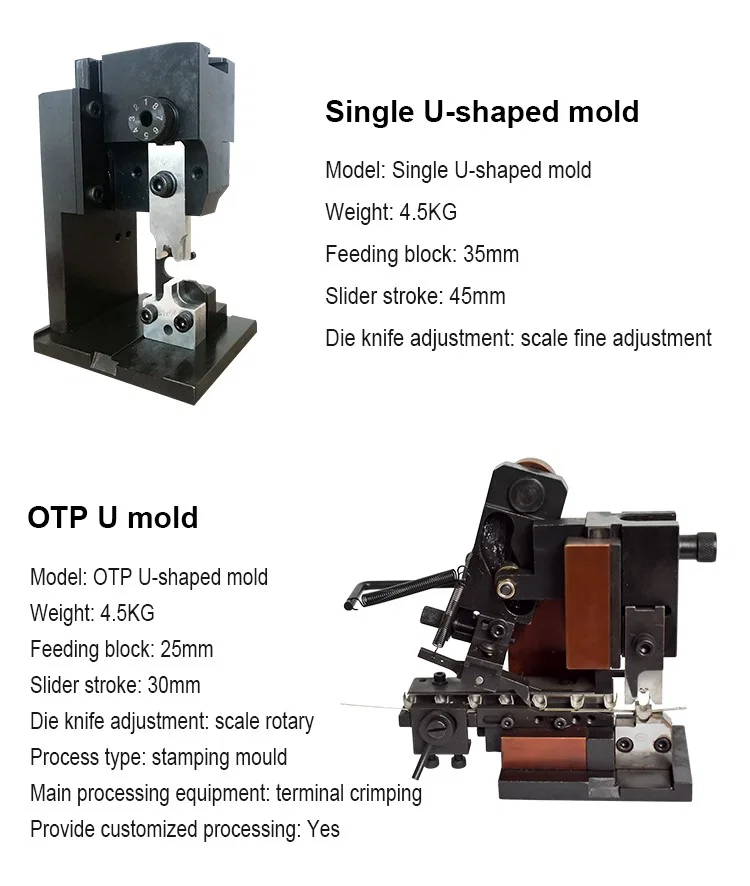

JW-AP23 — OTP U-образная матрица для оснастки клеммных станков, опрессовка в горизонтальной и вертикальной ориентации. Это оснастка в виде полной матрицы: набор матриц, направляющая клемм и подача в одном корпусе — для обработки проводов и производства кабельных жгутов.
Подающий храповик с пружинным возвратом продвигает ленту клемм на один шаг за ход пресса, а направляющая удерживает ленту ровно до наковальни. Блок ползуна направляется с двух сторон, поэтому совмещение пуансона не меняется при подаче ленты, а лента поддерживается непосредственно в точке опрессовки, а не висит свободно. Именно это сочетание обеспечивает повторяемость положения опрессовки на длинной катушке.
Устанавливается на оснастку клеммных станков, рассчитанную на OTP U-образные матрицы, и заменяет существующую OTP-матрицу без изменений ползуна пресса и основания. Это стандартный выбор для ленточных U-образных клемм в производстве жгутов; при износе рабочих поверхностей матрица меняется отдельно.
Основные особенности
1. Полная матрица-оснастка OTP: набор матриц, направляющая ленты и подающий храповик в одном корпусе
2. Подающий храповик с пружинным возвратом продвигает ленту на один шаг за ход пресса
3. Направляющая удерживает ленту ровно до наковальни
4. Профиль OTP U-образного типа с горизонтальной и вертикальной опрессовкой
5. Блок ползуна направляется с двух сторон для повторяемого совмещения пуансона
6. Прямая замена матрицы на оснастке клеммных станков
Технические характеристики
| Параметр | Значение |
|---|
| Модель | JW-AP23 |
|---|
| Тип матрицы | OTP U-образная, горизонтальная и вертикальная опрессовка |
|---|
| Подача | Механический храповик с пружинным возвратом |
|---|
| Крепление | Оснастка клеммного станка |
|---|
| Назначение | Обработка проводов и производство кабельных жгутов |
|---|
Области применения
— Клеммные станки OTP с ленточными U-образными клеммами: зачистка и опрессовка за один цикл пресса
— Производство кабельных жгутов, где положение опрессовки должно повторяться на длинных катушках клемм
— Обслуживание оснастки на действующем станке с заменой OTP-матрицы
— Горизонтальная или вертикальная опрессовка клемм с открытой гильзой на одной оснастке
— Посты, где лента должна опираться на наковальню, а не подаваться через открытый зазор
