Портативный анализатор сечения обжима проводов WPM-SES

Гарантируйте превосходное качество обжима с помощью эргономичной и высокоскоростной системы анализа сечения обжима

Знакомство:

В Современный производственный ландшафт, надежность обжима жгутов проводов Соединения имеют первостепенное значение для производительности и безопасности бесчисленных продукция. Представляем усовершенствованную систему анализа сечения обжима, Комплексное и удобное для пользователя решение, разработанное для расширения возможностей производители с быстрым и точным контролем качества. Эта система является разработан для эффективной подготовки образцов, визуализации с высоким разрешением, и точный анализ, обеспечивающий критически важную информацию о качестве обжима и обеспечение долгосрочной целостности жгутов проводов. От От автомобилестроения и аэрокосмической промышленности до электроники и не только, эта система - ваша Незаменимый инструмент для поддержания высочайших стандартов обжима совершенство терминации.

Ключевые особенности и преимущества: скорость, точность и ориентированный на пользователя дизайн

Этот Система анализа обжимного сечения - это тщательно спроектированная решение, сочетающее в себе передовые технологии с практичным дизайном, Набор функций, предназначенных для оптимизации контроля качества Обрабатывайте и обеспечивайте беспрецедентную точность:

• Интегрированная система резки и шлифования для быстрой подготовки образцов: В основе системы лежит встроенный модуль резки и шлифования. Это усовершенствованное устройство выполняет оба важных этапа подготовки образцов за один Единая, бесшовная работа, значительно ускоряющая рабочий процесс и Обеспечение стабильных и высококачественных сечений. Это интегрировало Такой подход сводит к минимуму ручную обработку и потенциальные ошибки, что приводит к большему Достоверный анализ.

• Высокоскоростной анализ: результаты менее чем за 5 минут: время имеет решающее значение в производстве. Эта система рассчитана на высокую производительность, способна завершить всю обработку и анализ одного сечения терминала в течение 5 минут. Эта исключительная скорость значительно повышает эффективность вашего Процесс проверки качества, обеспечивающий более быструю обратную связь, более быструю выдачу и увеличение производственных мощностей.

• Эргономичная и модульная конструкция для удобства пользователя: Комфорт оператора и простота использования являются ключевыми факторами при проектировании этой системы. Эргономичный дизайн сводит к минимуму утомляемость пользователя, а модульная комбинация обеспечивает легкий доступ к компонентам и техническое обслуживание. Это ориентировано на пользователя Такой подход обеспечивает более плавный и эффективный рабочий процесс и сокращает время обучения операторов.

• Импортированная в Японию система получения изображений высокой четкости для непревзойденной четкости: оцените исключительное качество изображения с импортированной в Японию системой получения изображений высокой четкости. Эта система захватывает четкие, детализированные изображения поперечного сечения, что позволяет Точное измерение и анализ даже самых сложных обжимов Структуры. Превосходная четкость изображения позволяет точно оценить критически важные параметры обжима, обеспечивающие надежную оценку качества.

• Высокопроизводительный микроскоп с возможностями 3D-визуализации: Система включает в себя высокопроизводительный микроскоп, который не только обеспечивает изображение сверхвысокой четкости, но и генерирует вертикальные трехмерные пространственные изображения. Эта расширенная возможность обеспечивает сильное стереоскопическое восприятие и четкое изображение с широким полем зрения. Эта 3D-перспектива улучшает визуальный анализ обжимных конструкций, Что позволяет получить более полное представление о качестве обжима.

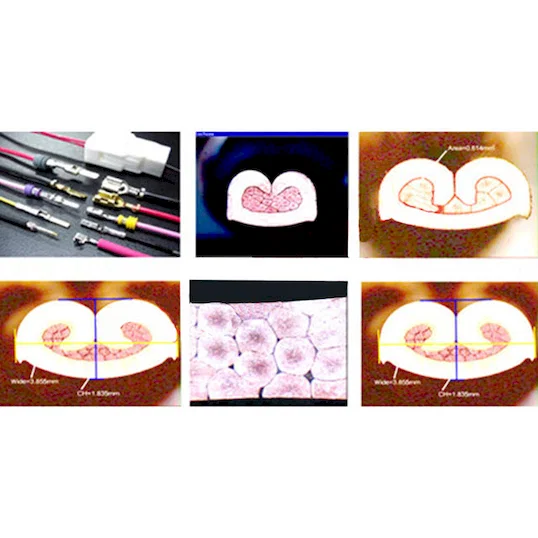

• Точное измерение и расчет площади с помощью специализированного программного обеспечения: Оснащенная специализированным программным обеспечением, эта система позволяет легко и точно измерять длину и площадь. Интуитивно понятный интерфейс программного обеспечения способствует точным количественным показателям анализ параметров обжима, предоставление объективных данных по качеству оценка и оптимизация процессов. Это точное измерение Возможность обеспечивает постоянный и надежный контроль качества.

• Надежная система управления на базе японского ПЛК Mitsubishi: В основе автоматизации и управления системой лежит надежный японский контроллер ПЛК Mitsubishi (SBL). Этот ведущий в отрасли контроллер обеспечивает стабильную и точную работу всех модулей системы, способствуя общей точности и надежность процесса анализа.

• Широкий диапазон резки модуля и регулируемая скорость для универсальности: система предлагает диапазон резки модуля от 0,13 до 6,00 мм<2>2, что позволяет использовать широкий спектр размеров проводов, обычно используемых в производстве жгутов. Кроме того, регулируемые скорости вращения и измельчения (2800 об/мин), приводимые в действие импортными немецкими двигателями, позволяют оптимизировать подготовку образцов для различных материалов и типов терминалов. Скорость резки 2 мм/сек обеспечивает эффективную обработку образцов.

• Импортированный из Германии прецизионный отрезной круг для чистых и долговечных срезов: в режущем модуле используется высококачественный отрезной круг (внутренний диаметр 21,7 мм, внешний диаметр 105 мм, толщина 0,5 мм), импортированный из Германии. Это нежное и прочное лезвие обеспечивает чистые, точные пропилы, сводя к минимуму деформацию и сохранение целостности сечения клеммы для точной анализ.

• Точная настройка оси Z и сдвиг оси X для оптимального позиционирования образца: Точная настройка позиционирования образца с небольшим диапазоном настройки оси Z от 0,00 до 5,00 мм и сдвигом по оси X, приводимым в действие японским серводвигателем Panasonic. Эти точные регулировки обеспечивают оптимальное выравнивание образцов для обоих резка/шлифовка и визуализация, способствующие последовательности и точности Результаты.

• Частичный электролиз Eclipse для повышения прозрачности поверхности: Для сложных образцов система включает в себя частичный электролиз Eclipse, способный обрабатывать участки размером до 6 мм<суп>2 с регулируемым временем электролиза от 5 до 30 секунд. Эта функция повышает четкость поверхности поперечного сечения, улучшая качество изображения и аналитическую точность.

• Универсальное увеличение и диапазон наблюдения: оптическая система предлагает широкий диапазон вариантов увеличения (от 0,75x до 5,0x с технологией сдвига положения 0,5 для усиления и шага зубьев), что позволяет детально наблюдать за особенностями обжима в различных масштабах. Диапазон наблюдения составляет от 1,2 до 8,2 мм (направление по оси X), что позволяет получить полное представление о поперечном сечении обжима.

• Регулируемая сверхяркая светодиодная подсветка и мобильная платформа XYZ: Достигайте оптимальных условий просмотра с помощью сверхяркого белого светодиодного источника света с бесступенчато регулируемой интенсивностью. Интегрированная мобильная платформа по оси XYZ с тонкой настройкой (диапазон +/- 6 мм) позволяет точно позиционировать и исследовать различные области в поперечном сечении в трех измерениях.

• Комплексное программное обеспечение для анализа и записи данных: Система поставляется в комплекте с программным обеспечением Section-ms и использует японскую промышленную видеосистему высокой четкости с 3-мегапиксельной камерой и возможностью подключения USB 2.0 для захвата и анализа изображений. Этот интегрированный пакет программного обеспечения включает в себя ряд измерительных инструментов, в том числе усовершенствованные инструменты измерения степени сжатия, сертифицированные для использования в таких требовательных отраслях, как автомобилестроение, бытовая техника и информационные технологии.

Технические характеристики:

Особенность	Спецификация
Система управления	Японский контроллер ПЛК Mitsubishi - SBL
Модульный диапазон резки	0,13 ~ 6,00 мм<суп>2
Скорость вращения (резка и шлифовка)	2800 об/мин (Импортный мотор из Германии)
Скорость резки	2 мм/сек
Отрезной круг	Внутренний диаметр: 21,7 мм, Наружный диаметр: 105 мм, Толщина: 0,5 мм (импортировано из Германии)
Скорость помола модуля	2800 об/мин (Импортный мотор из Германии)
Диапазон настройки по оси Z	0,00 ~ 5,00 мм
Наждачная бумага OD	100 мм
Сдвиг по оси X	Японский серводвигатель Panasonic Для чего используется портативный анализатор поперечного сечения обжима WPM-SES? WPM-SES — это высокоскоростной портативный анализатор, предназначенный для точного анализа поперечного сечения обжима при производстве жгутов проводов и кабелей. Он используется для контроля качества, измерения и проверки размеров обжима, обеспечивая электрическую надежность и механическую прочность клемм для проводов сечением от 0,13 до 6,00 мм². Каковы ключевые технические особенности анализатора WPM-SES? WPM-SES оснащен высокопроизводительным программируемым логическим контроллером Mitsubishi для надежного управления, прецизионными немецкими двигателями для стабильной работы, 10-кратным оптическим прибором для детального контроля и скоростью резки 2800 об/мин для быстрой и чистой подготовки образцов. Это сочетание обеспечивает точный и воспроизводимый анализ высоты, ширины и площади поперечного сечения обжима. Как WPM-SES улучшает контроль качества жгутов проводов? Предоставляя быстрый анализ поперечного сечения на месте, WPM-SES позволяет немедленно обнаруживать дефекты обжима, такие как недожим, пережим или неправильное размещение провода. Это позволяет вносить корректировки в процесс в реальном времени, сокращает брак и переделку, а также гарантирует, что каждый обжим соответствует отраслевым стандартам для превосходной надежности и безопасности продукции. Подходит ли анализатор WPM-SES для использования непосредственно на производственном участке? Да, его портативная и надежная конструкция делает его идеальным для использования непосредственно в производстве или лабораториях контроля качества. Высокоскоростная резка и интегрированный рабочий процесс анализа позволяют техникам выполнять проверки качества без отправки образцов в отдельную лабораторию, что значительно ускоряет циклы инспекции и поддерживает принципы бережливого производства. Какие размеры проводов может обрабатывать анализатор WPM-SES? WPM-SES универсален и может анализировать обжимы для широкого диапазона поперечных сечений проводов от 0,13 мм² (сверхтонкие) до 6,00 мм². Эта широкая возможность делает его подходящим для различных применений в автомобильной, аэрокосмической, бытовой и промышленной отраслях при производстве кабельных жгутов. Задайте нам вопрос об этом продукте Наименование товара Название* Электронная почта* Контактный телефон Подробности* Код (*) Refresh Связанные товары 26 Apr 2025 Автоматический анализатор сечения клемм жгутов проводов WPM-SE4 Запросить цену 26 Apr 2025 Тестер жгутов проводов и USB-кабелей с 256 точками WPM-8681 Запросить цену 26 Apr 2025 Тестер последовательности проводов двухрядный WPM-8AB Запросить цену 26 Apr 2025 Детектор цветовой последовательности проводов двухрядных разъемов WPM-DC20 Запросить цену
