Лопаточные наконечники SVN с изоляцией 19-48 A JW-TM05
Лопаточные наконечники SVN с изоляцией 19-48 A JW-TM05 Thumb

Лопаточные наконечники SVN с изоляцией 19-48 A JW-TM05

📅 2025-04-26 👁️ 828
  • Модель продукта: JW-TM05

  • Технические характеристики

    Ток: 19A-48A
    Диаметр болта: 3,2-10,5 мм
    Материал: Медь
    Температура: 75/105 градусов
    Оболочка: Нейлон/ПВХ
    Обработка поверхности: Луженое покрытие
  • Запросить цену

JW-TM05 — лопаточный наконечник SVN: медный корпус, лужение, нейлоновая/ПВХ-гильза класса 75/105 °C, номинал 19-48 A под болты диаметром от 3,2 до 10,5 мм. Открытая лопатка надевается на шпильку при ослабленной гайке, гильза закрывает корпус и место входа изоляции.

Номинальный ток определяется соединением гильзы с проводом и площадью контакта под шпилькой, а не лепестком. TM05 перекрывает 19-48 A во всём диапазоне болтов, поэтому щит можно развести одним семейством наконечников от цепей управления до питающих линий 48 A, не смешивая кольцевые и лопаточные типы. Лужение по меди стабилизирует контактную поверхность на луженой шине, а открытый зев позволяет добавить подключение на шпильке без разборки шины.

От JW-TM01 модель отличает доступ при обслуживании: у TM01 закрытое кольцо, которое не сходит с ослабленного винта, у TM05 открытая лопатка, снимаемая при отвернутой гайке. Там, где соединение планируют разбирать при обслуживании, TM05 экономит разборку; там, где опасна вибрация, надёжнее корпус TM01.

Основные особенности

1. Диапазон 19-48 A в одном семействе наконечников: от цепей управления до питающих линий 48 A в одном щите.

2. Диаметр болта 3,2-10,5 мм, поэтому шпильки от M3 до M10 обслуживаются без смены серии наконечников.

3. Открытый зев лопатки надевается на шпильку при ослабленной гайке, что позволяет добавить цепь без снятия шины.

4. Медный корпус с лужением сохраняет контактную поверхность стабильной на луженой шине и латунных шпильках.

5. Нейлоновая/ПВХ-гильза класса 75/105 °C закрывает корпус и вход изоляции на выходе из опрессовки.

6. Поставка на несущей ленте: аппликатор подаёт и отрезает каждую лопатку, оператор не работает с россыпью.

Технические характеристики

ПараметрЗначение
МодельJW-TM05
Тип изделияИзолированный лопаточный наконечник SVN
Номинальный ток19-48 A
Диаметр болта3,2-10,5 мм
МатериалМедь
ОболочкаНейлон / ПВХ
Класс температуры75/105 °C
Обработка поверхностиЛужение
Форма поставкиНесущая лента

Области применения

— Распределительные щиты: питающие линии 19-48 A на шпильках, где цепи добавляют или переносят при пусконаладке.

— Разводка станков: питание двигателей и приводов на шпильках M4-M8, лопатка ставится при ослабленной гайке.

— Шкафы ИБП и аккумуляторные: цепи постоянного тока на резьбовых шпильках до 10,5 мм без разборки шины.

— Щиты управления вентиляцией: подключение цепей компрессоров и вентиляторов при 75/105 °C на клеммах со шпилькой.

— Железнодорожная и транспортная техника: обслуживаемые соединения на шпильках, где закрытое кольцо требует полной разборки.

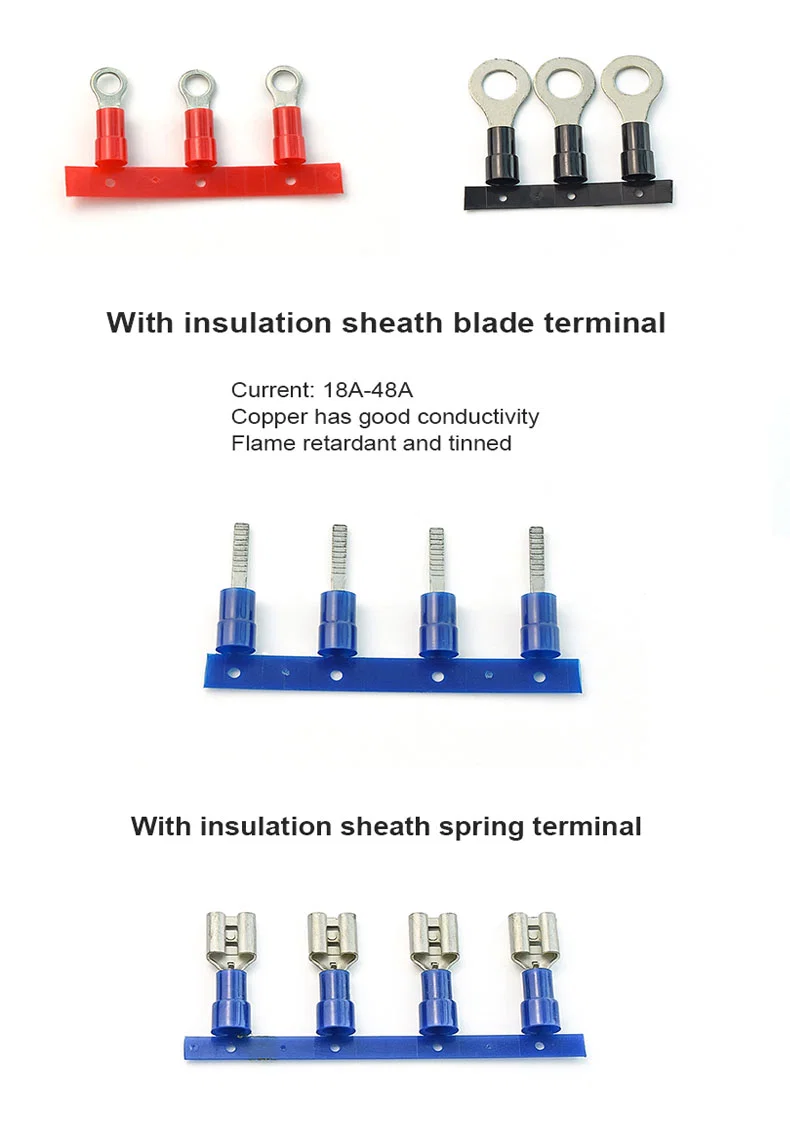

Изолированные лопаточные наконечники красного, синего и жёлтого цветов на несущих лентахКрасный лопаточный наконечник под стрелками растяжения, медная луженая гильзаИзолированные кольцевые наконечники красного и чёрного цветов и ряды ножевых и пружинных клеммЧертёж лопаточного наконечника SVN1.25 и таблица размеров
