Комплект ножей для обжимного станка DC53 JW-BL03

📅 2025-04-26 👁️ 2,781
  • Модель продукта: JW-BL03

  • Технические характеристики

    Материал: сталь DC53
    Тип: автоматический обжимной станок
    Комплектация: верхний наружный разрез, верхний внутренний разрез, нижний наружный разрез, нижний внутренний разрез
    Применение: клеммные машины, машины для зачистки провода
  • Запросить цену

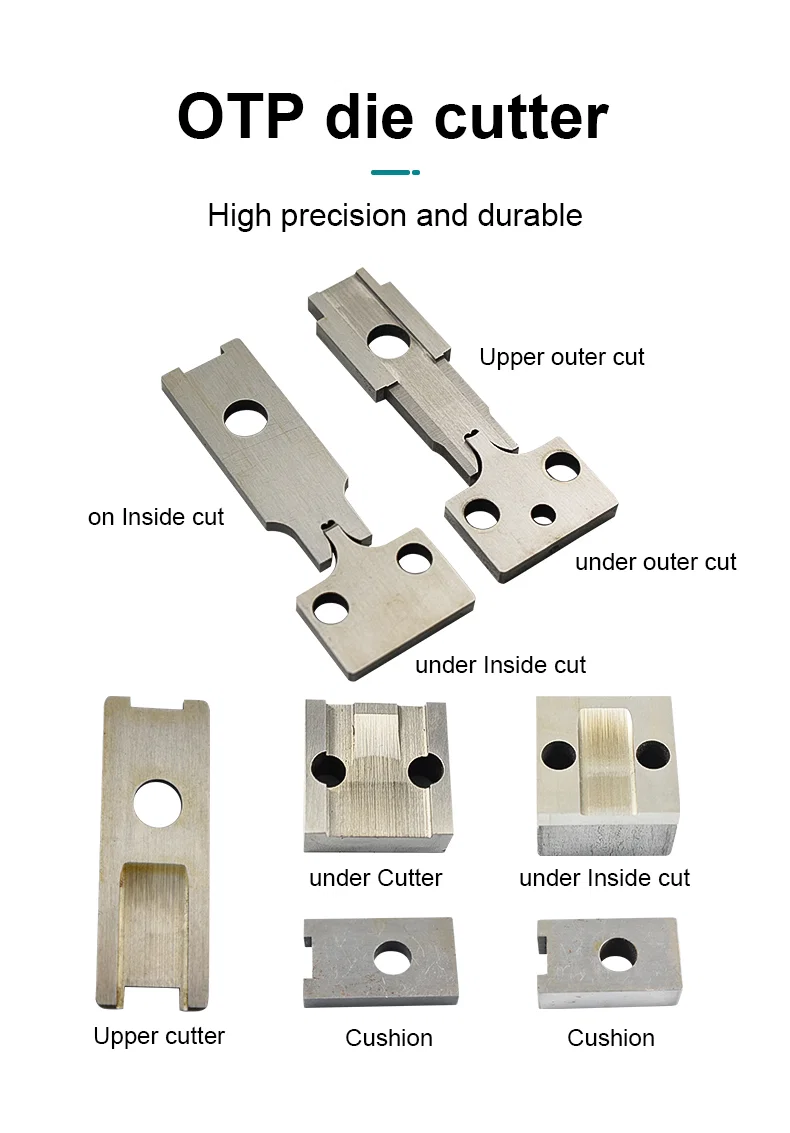

JW-BL03 — полный комплект ножей для автоматических клеммных обжимных станков. Комплект закрывает восемь позиций — верхний наружный рез, верхний внутренний рез, нижний наружный рез, нижний внутренний рез, верхний нож, нижний нож и две подушки, — поэтому один заказ восстанавливает всю позицию резки и зачистки, а не заменяет ножи по одному.

Все режущие детали выполнены из стали DC53, и каждая партия перед отправкой проверяется на американском спектрометре Niton, то есть сплав подтверждается, а не принимается на веру. Верхние ножи имеют узкую шейку под широким корпусом, что позволяет вершине входить между изоляцией и жилой; нижние ножи — блочные, с каналом под провод, прорезанным по верхней грани. Вместе они выполняют на одной позиции три функции: обрезку конца кабеля, зачистку провода и резку провода.

Комплект применяется на автоматических клеммных обжимных станках с ножевой схемой OTP, и его обычно меняют группой, поскольку верхняя и нижняя половины изнашиваются друг о друга. Нижние блоки крепятся двумя винтами, а подушки выбирают зазор смыкания, поэтому полный комплект сохраняет стабильную глубину зачистки после замены.

Основные особенности

1. Материал: сталь DC53 на всех восьми режущих деталях, поэтому верхние и нижние ножи изнашиваются с сопоставимой скоростью.

2. Контроль: каждая партия проверяется на американском спектрометре Niton, сплав подтверждается до упаковки.

3. Форма верхнего ножа: корпус шириной 15 mm и 20 mm при длине 48 mm, сужение до шейки 6 mm у режущей вершины.

4. Крепление верхнего ножа: отверстие 8 x 10 mm под стандартный палец ножа клеммного станка.

5. Нижние блоки: наружный 20 x 14 mm с отверстиями 6.5 mm; внутренний 30 x 30 mm, оба крепятся двумя винтами.

6. Полный комплект: восемь деталей для обрезки конца, зачистки и резки провода, замена группой.

Технические характеристики

ПараметрЗначение
МодельJW-BL03
Состав комплектаВерхний и нижний наружный рез, верхний и нижний внутренний рез, верхний и нижний нож, 2 подушки
МатериалСталь DC53
Контроль качестваПроверка на спектрометре Niton (США)
Ширина верхнего ножа15 mm и 20 mm (фото)
Длина верхнего ножа48 mm (фото)
Ширина шейки6 mm (фото)
Крепёжное отверстие8 x 10 mm (фото)
Наружный нижний блок20 x 14 mm, отверстия 6.5 mm (фото)
Внутренний нижний блок30 x 30 mm (фото)
ФункцииОбрезка конца кабеля, зачистка провода, резка провода

Области применения

— Автоматические клеммные обжимные станки с ножевой схемой OTP: обрезка конца, зачистка и резка провода на одной позиции.

— Линии кабельных жгутов на отдельных проводах, где глубина зачистки должна оставаться постоянной на длинной партии.

— Восстановленные клеммные станки, у которых исходная группа ножей изношена комплектом и зазоры раскрылись.

— Многоклеммное производство: один полный комплект на станок для переналадки и резерва.

— Станки, режущие и зачищающие как плоскую ленту материала, так и одиночные жилы.

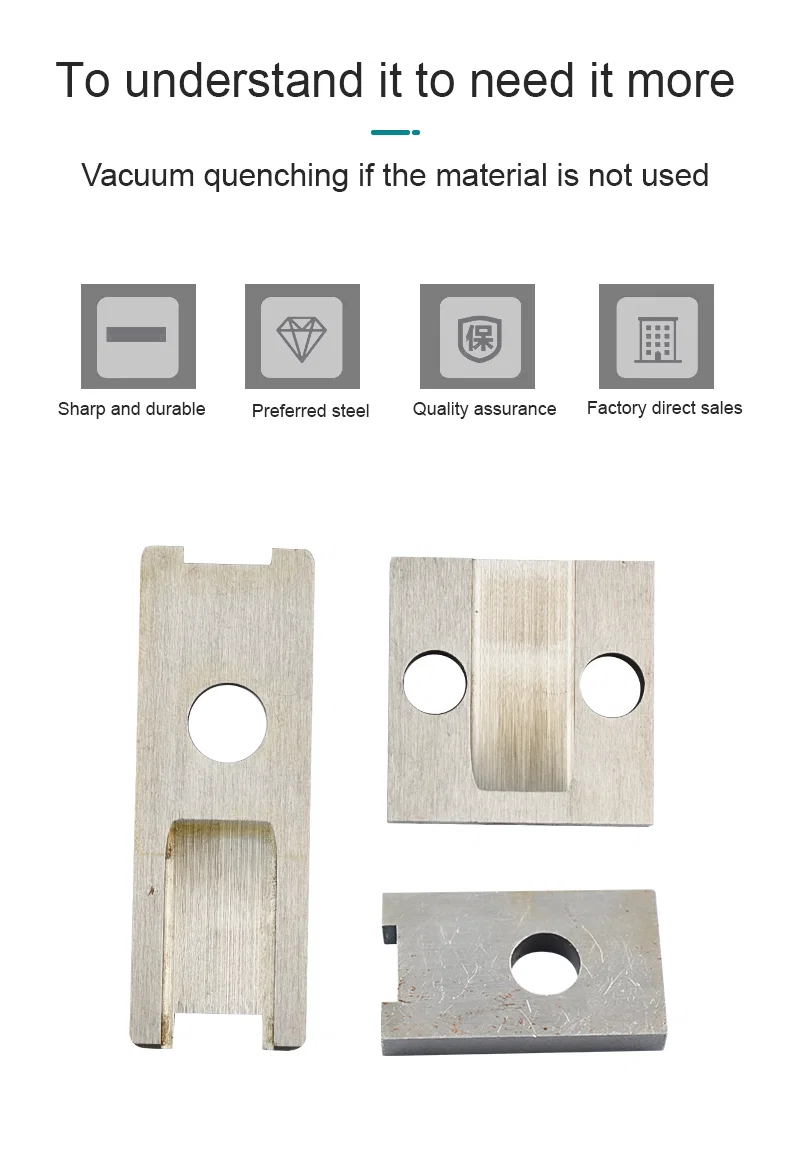

OTP die cutter set with upper, inside and under cutters plus cushionsTwo OTP die cutter blades for terminal machine mold, top viewUpper cutter, under cutter and cushion blocks in brushed steelCutter parts, crimped terminal strip sample and four selling pointsDC53 steel blade, spectrometer test and vacuum quenching processSix crimping die parts including upper cutter, punches and cushionsFour terminal crimping blade sets labeled JC2.0, PH and SMPH blade dimension drawing with 48 mm and 57 mm heightsIn-ear, mobile phone and over-ear speaker parts as application examples
