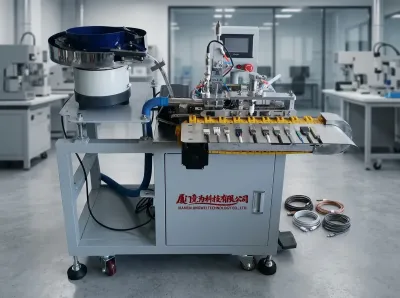

USB & Type-C Automatic Soldering Machine JW-USB501V11
1. Обзор продукта
Серия автоматических паяльных машин для USB и Type-C представляет собой вершину прецизионной автоматизации в производстве разъемов. Разработанная на основе более чем 16 лет непрерывных исследований и разработок с 2010 года, эта линейка продуктов обеспечивает непревзойденную надежность и производительность при производстве разъемов USB, Type-C, HDMI, DC и 3,5 мм для наушников. Созданные специально для сред производства жгутов проводов и разъемов, эти машины сочетают передовые технологии с интуитивно понятным управлением для стабильного получения высококачественных паяных соединений при производственных масштабах. Независимо от того, производите ли вы стандартные разъемы USB-A или новейшие конфигурации Type-C, эта серия обеспечивает гибкость, точность и долговечность, необходимые для современного производства электроники.

2. Особенности продукта
• Полуавтоматический технологический процесс: Ручная загрузка с последующей полностью автоматической последовательностью зачистки проводов, резки, снятия изоляции, зачистки жил, вибрационной подачи и автоматической выгрузки, что значительно снижает затраты на рабочую силу и обеспечивает стабильность процесса.
• Интеллектуальная система визуального контроля: Интегрированный интерфейс визуального управления предоставляет операторам интуитивно понятную диагностику, что упрощает обслуживание и устранение неисправностей даже для менее опытного персонала.
• Модульная конструкция с ЧПУ: Прецизионные модульные компоненты, обработанные на станках с ЧПУ, обеспечивают быструю разборку, легкое обслуживание и быструю замену деталей для минимизации простоев производства.
• Экологичная эксплуатация: Разработанные с учетом экологических требований, машины минимизируют образование отходов и работают в строгом соответствии с экологическими стандартами.
• Оптимизированная конструкция: Прочная литая и обработанная конструкция обеспечивает исключительную жесткость и виброустойчивость, гарантируя стабильную и повторяемую производительность в течение длительных производственных циклов.

3. Модели продукта
Модель 1: JW-USB501V11+
JW-USB501V11+ — это флагманская модель серии, оснащенная сложной системой с двумя мониторами, которая обеспечивает мониторинг производства в реальном времени и визуализацию диагностики. Обладая самой высокой производительностью в линейке, эта модель специально создана для высокопроизводительных производственных линий, где максимальная производительность и время безотказной работы имеют решающее значение. Ее современные сервоприводные системы и интеллектуальное управление процессом обеспечивают непревзойденную точность пайки для всех поддерживаемых типов разъемов.
• Система с двумя мониторами для производства и диагностики в реальном времени
• Самая высокая производительность в серии
• Современное сервоприводное управление движением
• Идеально подходит для высокопроизводительных непрерывных производственных линий
Модель 2: JW-USB401V9.2
JW-USB401V9.2 оснащена встроенной системой вибрационного чашечного питателя, которая значительно повышает точность подачи и снижает необходимость ручного вмешательства. Эта модель обеспечивает оптимальный баланс между компактными размерами и высокой производительностью, что делает ее отличным выбором для производственных сред со средним и высоким объемом, где ценятся эффективность использования пространства и производственные возможности.
• Встроенный вибрационный чашечный питатель для автоматической подачи разъемов
• Повышенная точность и надежность подачи
• Компактный, но мощный дизайн
• Идеально подходит для сред производства со средним и высоким объемом
Модель 3: JW-USB401V9.1 / V9.1+
JW-USB401V9.1 и его улучшенный вариант V9.1+ имеют мини-компактный дизайн, который идеально подходит для производственных сред с ограниченным пространством, таких как небольшие мастерские или объекты с ограниченной площадью. Будучи экономичным решением для начального уровня автоматизации в серии, эти модели обеспечивают ту же основную точность и надежность, которыми известна линейка продуктов, оставаясь при этом простыми в эксплуатации и обслуживании.
• Мини-компактный дизайн для сред с ограниченным пространством
• Экономичное решение для начального уровня автоматизации
• Простота в эксплуатации и обслуживании
• Вариант V9.1+ включает расширенные функции для более широкой совместимости

4. Технические характеристики

Параметр	Спецификация
Электропитание	AC 110-220V
Потребляемая мощность	300W
Требуемое давление воздуха	6-8 кг/см²
Производительность	1 600 - 2 300 шт/ч
Габаритные размеры (Д x Ш x В)	116 x 66 x 100 см
Процент выхода годных	≥ 99%
Расчетный срок службы	8 - 10 лет
Применимое сечение провода	Стандартные спецификации проводов USB/кабелей передачи данных

5. Преимущества продукта
• Премиальные компоненты: Изготовлен из высококачественных компонентов тайваньского производства для проверенной долгосрочной надежности и точности работы.
• Интеллектуальная диагностическая система: Встроенная расширенная диагностика с пошаговыми инструкциями по устранению неисправностей позволяет быстро выявлять и устранять неполадки, минимизируя время простоя.
• Модульная конструкция с ЧПУ: Прецизионная модульная конструкция, обработанная на станках с ЧПУ, обеспечивает точные допуски, структурную жесткость и легкий доступ для обслуживания.
• Максимальная производительность до 2 300 шт/ч: Ведущая в отрасли производственная мощность позволяет обеспечить выпуск больших объемов для выполнения требовательных производственных графиков.
• 99% подтвержденный процент выхода годных: Стабильно достигаемый и подтвержденный процент выхода годных 99% или выше обеспечивает минимальное количество отходов и максимальное качество продукции.
• Расчетный срок службы оборудования 8-10 лет: Надежная конструкция и высококачественные материалы обеспечивают расчетный срок службы оборудования от 8 до 10 лет, защищая ваши инвестиции.
• Обширный портфель патентов: Подкреплен обширным портфелем из более чем 100 патентов в ключевых технологиях автоматизации и пайки, что гарантирует передовую производительность и инновации.

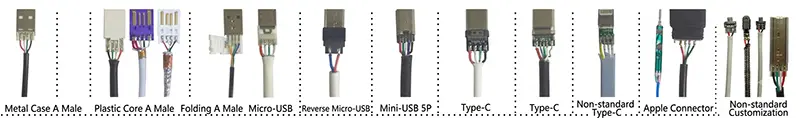

6. Совместимые типы разъемов
• USB-A Металлический корпус, штекер
• USB-A Пластиковый сердечник, штекер
• USB-A Складной штекер
• Micro USB
• Micro USB (Обратный)
• Mini USB 5-контактный
• USB Type-C
• USB Type-C (Нестандартный)
• Apple Lightning
• Пользовательские / Нестандартные разъемы

7. Технологический процесс работы
Машина следует оптимизированному полуавтоматическому рабочему процессу, разработанному для максимальной производительности при сохранении исключительного качества пайки. Процесс состоит из следующих этапов:
Этап 1: Ручная загрузка
Оператор помещает разъемы в прецизионное приспособление, позиционируя их для автоматической последовательности операций.
Этап 2: Зачистка провода
Машина автоматически удаляет внешнюю оболочку кабеля на точно заданную длину с высокой точностью.
Этап 3: Резка
Провода обрезаются до точной требуемой длины, обеспечивая точность размеров для последующей обработки.
Этап 4: Снятие изоляции
Внутренние изоляционные слои аккуратно удаляются, обнажая пучки проводников без повреждений.
Этап 5: Зачистка жил
Отдельные жилы зачищаются для обнажения оголенных проводников, готовых к пайке.
Этап 6: Вибрационная подача
Автоматическая система вибрационной подачи доставляет разъемы в правильной ориентации на паяльную станцию.
Этап 7: Автоматическая пайка
Прецизионная пайка всех контактов выполняется автоматически с контролируемой температурой и временем выдержки для получения идеальных соединений.
Этап 8: Автоматическая выгрузка
Готовые изделия автоматически выбрасываются из приспособления, готовые к контролю качества и упаковке.

8. Типичные применения
• Производство кабелей передачи данных для бытовой электроники
• Сборка бытовой электроники и OEM-производство
• Производство разъемов USB для компьютерной периферии
• Производство автомобильных жгутов проводов
• Производство и сборка телекоммуникационного оборудования

Какова производительность автомата пайки USB и Type-C JW-USB501V11?

JW-USB501V11 обеспечивает производительность от 1600 до 2300 штук в час (шт/ч) в зависимости от типа разъема и характеристик провода. Эта высокая скорость делает его идеальным для крупносерийного производства разъемов USB, Type-C, HDMI и DC, обеспечивая эффективную пропускную способность на линиях сборки кабелей.

Как JW-USB501V11 обеспечивает высокое качество и надежность пайки?

Машина достигает выхода годных ≥99% благодаря полуавтоматическому технологическому процессу, который включает ручную загрузку с последующей автоматической зачисткой проводов, резкой, снятием изоляции, зачисткой жил, вибрационной подачей и пайкой. Встроенная интеллектуальная система визуального контроля обеспечивает диагностику в реальном времени и интуитивно понятное управление, а модульная конструкция с ЧПУ гарантирует точность и стабильность, минимизируя ошибки и простои.

Какие типы разъемов может паять JW-USB501V11?

Этот автомат пайки предназначен для пайки разъемов USB, Type-C, HDMI, DC и 3,5 мм аудиоразъемов. Он особенно оптимизирован для пайки проводов USB и Type-C, что делает его универсальным решением для производства кабелей данных и жгутов проводов, поддерживая стандартные сечения проводов USB/кабелей данных.

Каковы ключевые особенности, облегчающие обслуживание и эксплуатацию JW-USB501V11?

Ключевые особенности включают модульную конструкцию с ЧПУ, которая позволяет быстро разбирать и легко заменять детали, сокращая время простоя на обслуживание. Интеллектуальная система визуального контроля обеспечивает интуитивную диагностику и устранение неисправностей даже для менее опытных операторов. Кроме того, тяжелая литая конструкция обеспечивает виброустойчивость для стабильной работы, а полуавтоматический процесс снижает затраты на рабочую силу и обеспечивает стабильность.

Каковы требования к электропитанию и давлению воздуха для JW-USB501V11?

Машина работает от источника питания AC 110-220 В с потребляемой мощностью 300 Вт. Для правильной работы требуется давление воздуха 6-8 кг/см². Эти характеристики делают ее совместимой со стандартными промышленными системами электропитания и сжатого воздуха, обеспечивая легкую интеграцию в существующие производственные установки.
