JW-SD01 — автоматическая машина пайки кабелей для USB-кабелей передачи данных и зарядки, объединяющая пайку, зачистку, резку и протяжку в одном цикле. Производительность — 1200-1500 pcs/h на проводе с изоляцией PVC, питание AC 220 V или AC 110 V, масса около 30 kg при габаритах 40 x 40 x 50. Машина рассчитана на кабельное производство и работает со сборками разъёмов Type C, Micro USB и Lightning.

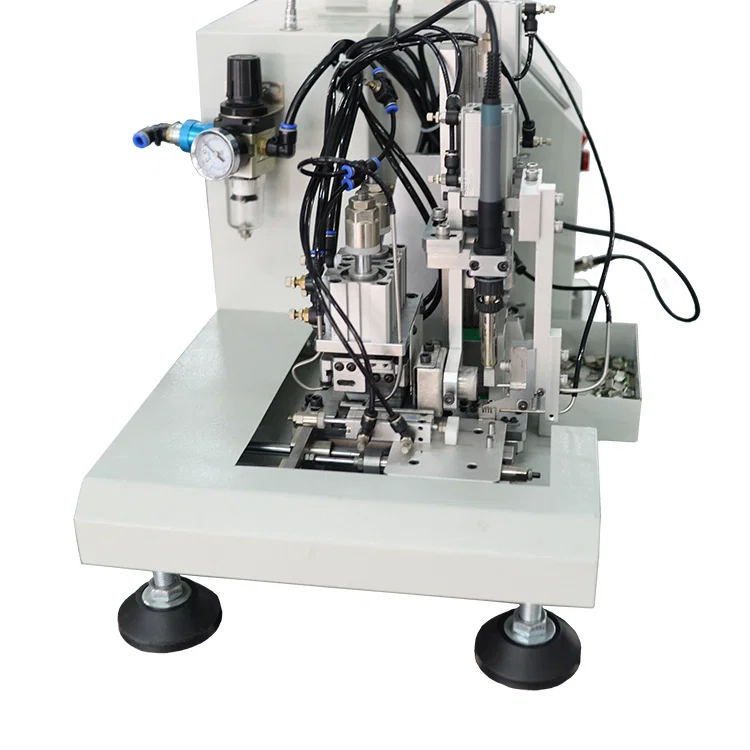

Ограничение полуавтоматического паяльного места — оператор: при 600-800 pcs/h с ножной педалью выработка упирается в то, сколько времени рука удерживает разъём, и выход падает вместе с усталостью к концу смены. В JW-SD01 кабель проходит позиции зачистки, пайки и протяжки через пневматические головки, работающие от общего цикла, а положения и выдержки задаются на сенсорной панели, а не механическим упором. Припой подаётся с катушки на станине через рычаг натяжения над головкой, поэтому подача не зависит от отдельного устройства, а обрезка попадает в лоток под позициями.
По сравнению с WPM-USB08 и 205H выигрыш состоит в производительности и охвате операций: те две машины представляют собой полуавтоматические места на 600-800 pcs/h, которые паяют разъём, уже подготовленный оператором, тогда как JW-SD01 сама зачищает и режет кабель и выдаёт готовую сборку при 1200-1500 pcs/h. При этом она уже по применению, чем WPM-3600A, рассчитанная на силовые шнуры с вилками US и EU: JW-SD01 ориентирована на семейства разъёмов USB и Lightning.
Основные особенности
1. 1200-1500 pcs/h, примерно вдвое больше 600-800 pcs/h у полуавтоматических WPM-USB08 и 205H на тех же семействах USB-разъёмов.
2. Четыре операции за один проход: пайка, зачистка, резка и протяжка, поэтому машина выдаёт готовый кабель, а не паяный полуфабрикат.
3. Пневматические головки позиций работают от общего цикла, а положения и выдержки вводятся на сенсорной панели, а не задаются механическими упорами.

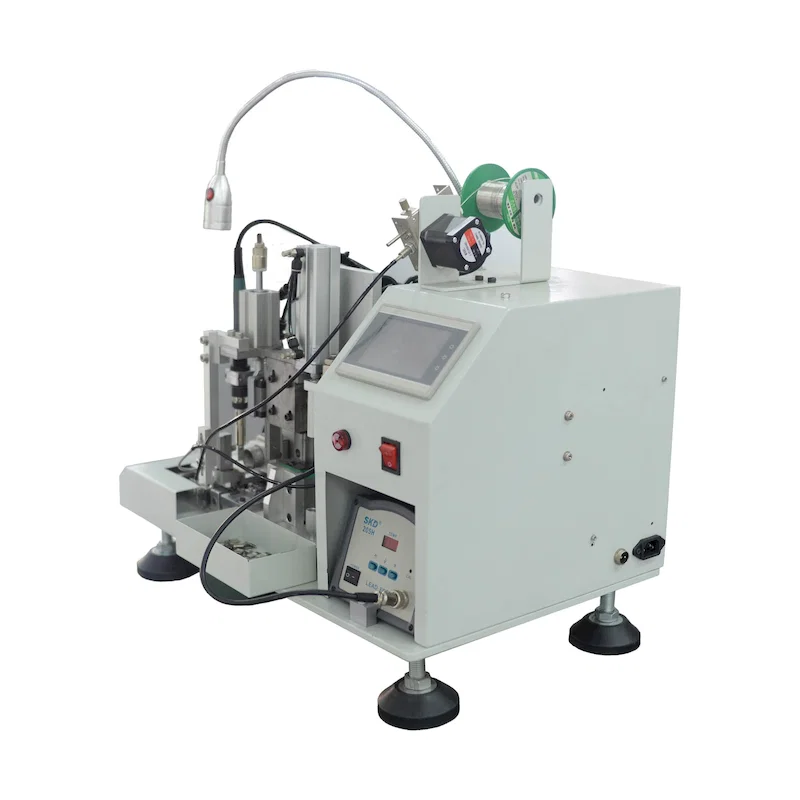

4. Катушка припоя закреплена на станине, а рычаг натяжения подаёт припой к головке, что снимает со стола отдельное подающее устройство.
5. Работа со сборками разъёмов Type C, Micro USB и Lightning со сменой оснастки между типами разъёмов.
6. Питание AC 220 V или AC 110 V, масса около 30 kg на станине 40 x 40 x 50 с регулировочными опорами и лотком для обрезков под позицией резки.
7. Провод с изоляцией PVC как заявленный материал, резка кабеля по длине внутри цикла.
Технические характеристики
| Параметр | Значение |
|---|
| Модель | JW-SD01 |
|---|
| Тип машины | Автоматическая машина пайки USB-кабелей |
|---|
| Функции | Пайка, зачистка, резка, протяжка |
|---|
| Производительность | 1200-1500 pcs/h |
|---|
| Питание | AC 220 V / 110 V |
|---|
| Материал провода | Провод с изоляцией PVC |
|---|
| Габариты | 40 x 40 x 50 |
|---|
| Вес | Около 30 kg |
|---|
| Применение | Кабельное производство |
|---|
| Охват разъёмов | Type C, Micro USB, Lightning |
|---|
Области применения
— Производство USB-кабелей передачи данных: кабель 4 и 5 жил зачищается, паяется на корпус разъёма и режется по длине за один цикл.
— Линии кабелей зарядки Type C: пайка корпуса и контактов при 1200-1500 pcs/h на оснастке под конкретный разъём.
— Кабели аксессуаров Micro USB: короткие переходники и сборки OTG идут на той же машине, что и кабели полной длины.
— Сборка кабелей Lightning: пайка разъёма на кабеле с изоляцией PVC для вторичного рынка и программ OEM.
— Кабельные заводы: серийное производство, где полуавтоматическое место стало узким местом линии.
