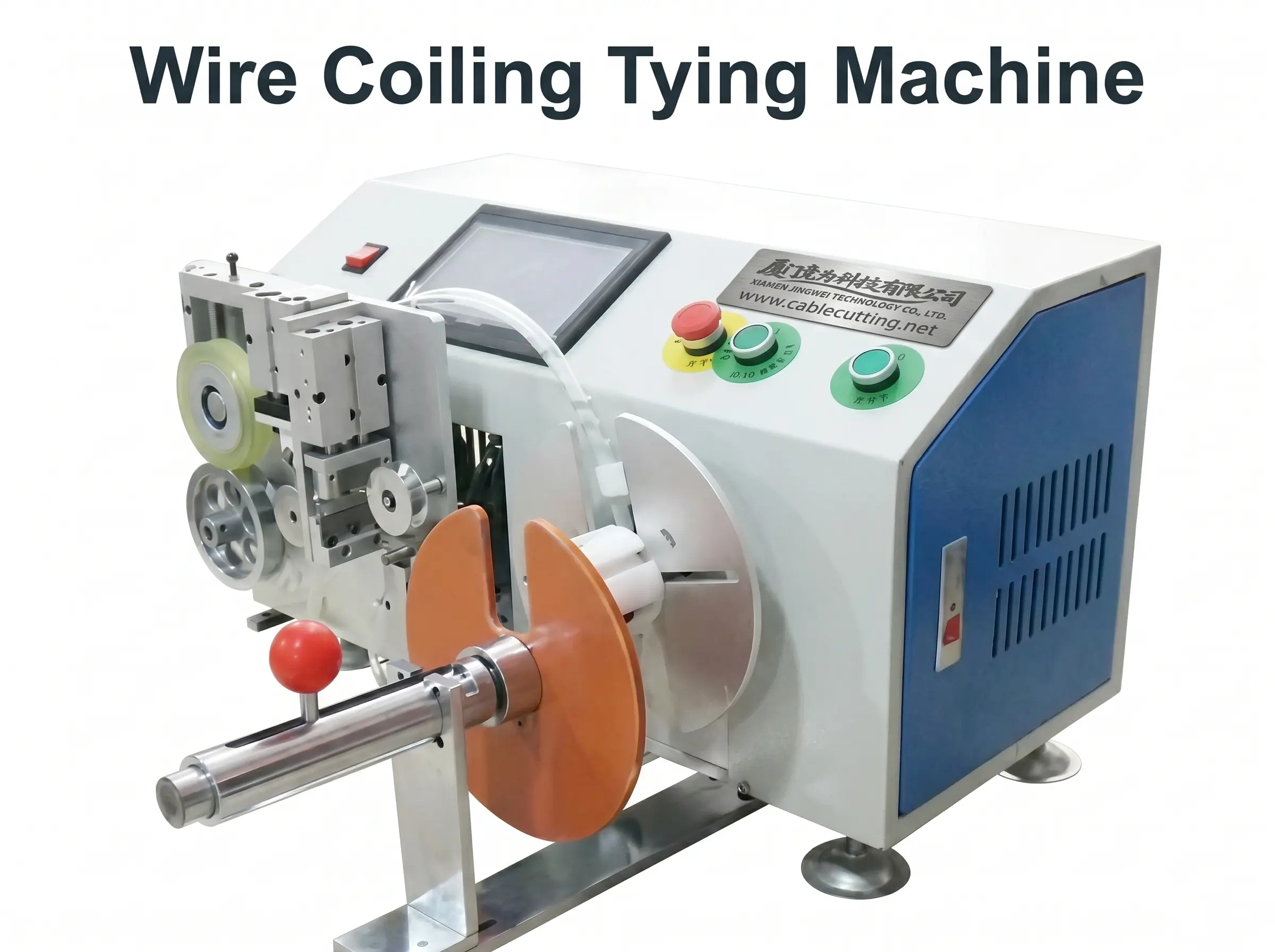

Станок WPM-5-30 наматывает кабель в кольцевой пучок и закрывает его обвязкой из ленты с железным сердечником в покрытии. Он работает с пучками диаметром от 5 до 30 mm при длине обвязки 75-140 mm; диаметр по внешнему кругу и шаг намотки изготавливаются по требованию заказчика. Скорость намотки — от 1 до 10 витков в секунду.
Толстый кабель и шланг плохо держат пластиковую стяжку: после снятия с шаблона кольцо распружинивается, и стяжка сползает. Модель 5-30 формирует вокруг пучка обвязку из ленты с железным сердечником, поэтому кольцо сохраняет диаметр после схода с шаблона. Намотка, обвязка, резка и подсчёт выполняются на одной позиции, а поскольку оператор ставит кольцо на шаблон и запускает цикл, диаметр пучка повторяется там, где ручная намотка даёт разброс в несколько миллиметров.
Это единственная модель линейки, рассчитанная на пучок 5-30 mm, тогда как 40XL и 81M3 работают с проводом 4 mm, 81M — 6.2 mm, 82M — 10 mm, 83T — 8 mm. Поскольку диаметр кольца и шаг намотки изготавливаются по заказу, станок строится под оснастку, а не под фиксированный типоразмер; при 1-10 витках/с он подходит для коротких толстых колец, а не для мелких жил с производительностью 1800 pcs/h.
Основные особенности
1. Кольцевая форма намотки: диаметр по внешнему кругу изготавливается по требованию заказчика.
2. Диаметр пучка 5-30 mm при длине обвязки 75-140 mm.
3. Обвязка из ленты с железным сердечником в покрытии формируется вокруг кольца вместо пластиковой стяжки.
4. Скорость намотки 1-10 витков/с, задаётся под размер кольца и жёсткость кабеля.
5. Намотка, обвязка, резка и подсчёт выполняются на одной позиции, длина резки считается по партии.

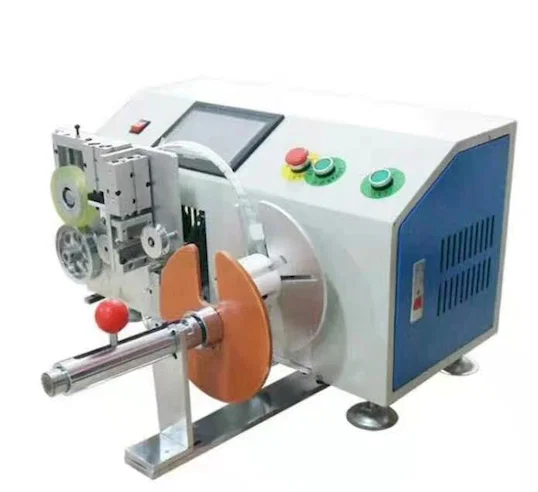

6. Настольное исполнение с сенсорным управлением и двумя дисковыми шаблонами на переднем валу.
Технические характеристики
| Параметр | Значение |
|---|
| Модель | WPM-5-30 |
|---|
| Длина обвязки | 75 - 140 mm |
|---|
| Диаметр пучка | 5 - 30 mm |
|---|
| Диаметр по внешнему кругу | По заказу |
|---|
| Шаг намотки | По заказу |
|---|
| Скорость намотки | 1 - 10 витков/с |
|---|
| Обвязка | Лента с железным сердечником в покрытии |
|---|
| Функции | Намотка, обвязка, резка, подсчёт |
|---|
| Управление | Сенсорный экран |
|---|
Области применения
— Силовые кабели для OEM: кабель AC 5-15 mm наматывается в фиксированное кольцо и закрывается обвязкой с железным сердечником.
— Резиновые шланги и гибкий гофр: толстые сечения наматываются без врезания пластиковой стяжки в оболочку.
— Автомобильный кабель: пусковые и аккумуляторные провода наматываются для комплектации на конвейере.
— Шнуры бытовой техники: толстый трёхжильный шнур наматывается в заданное кольцо перед укладкой в ящики.
— Перепаковка кабеля: отрезанные длины считаются и наматываются под заказ на упаковочной позиции.
