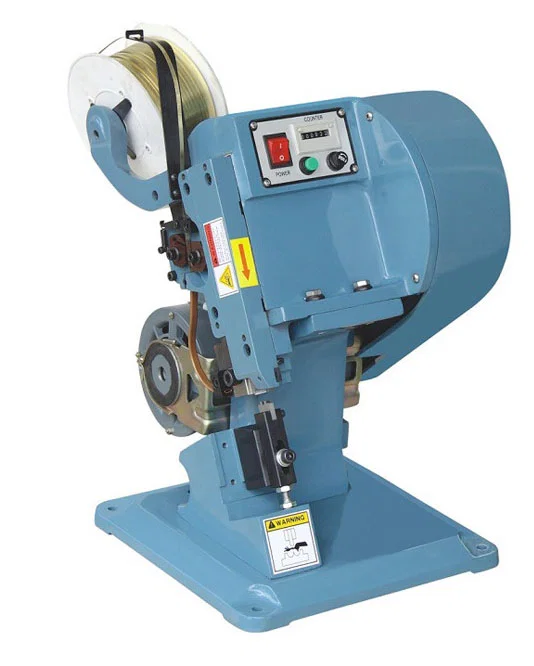

WPM-TDJ04 — автоматическая машина для сращивания проводов медной лентой. Двигатель 180 W на AC 220 V 50 Hz приводит ползун с ходом 23 mm при номинальном давлении 10KN и производительности 200 деталей в минуту. Габариты 340 x 370 x 410 mm, масса 55 kg; медная лента размещена на катушке над головкой, на передней панели установлен счётчик.
Машина заменяет пайку при соединении в середине пролёта. Медная лента подаётся поверх двух концов провода и прижимается одним ходом, поэтому нет флюса, нет отвода дыма и нет очистки после соединения, а оператору не нужно ждать остывания. Время цикла задаёт машина, а не рука — отсюда показатель 200 pcs/min, — и соединение соответствует практике UL и JIS для жгутовых работ.

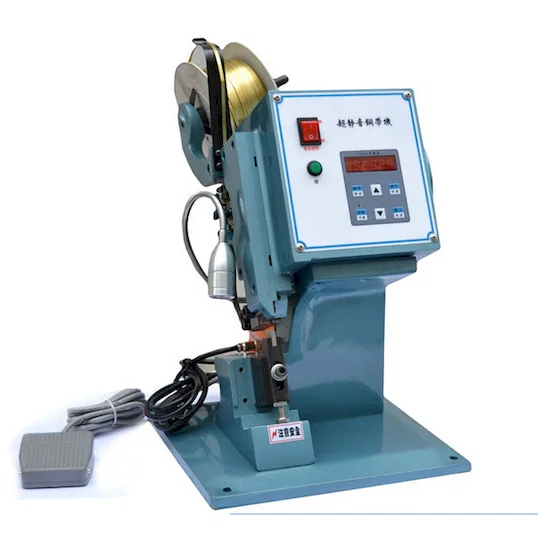

В отличие от TDJ04M это версия с ременным приводом 180 W: ширина ленты выбирается фиксированно — 2, 4 или 6 mm, а производительность выше из двух — 200 pcs/min. TDJ04M работает с двигателем 550 W с частотным регулированием, принимает непрерывную медную ленту 1-6 mm и выполнен как малошумная модель для общего участка. Обе используют один и тот же ход ползуна 23 mm.
Основные особенности
1. Номинальное давление 10KN при ходе ползуна 23 mm
2. Производительность 200 pcs/min при механическом счётчике на панели
3. Медная лента шириной 2 mm, 4 mm и 6 mm на катушке над головкой
4. Соединение без пайки: без флюса, без отвода дыма и без операции очистки
5. Двигатель 180 W на AC 220 V 50 Hz, литой корпус 55 kg при габаритах 340 x 370 x 410 mm
6. Ременная передача под кожухом, предупреждающие маркировки у головки сращивания и педаль в основании
Технические характеристики
| Параметр | Значение |
|---|
| Модель | WPM-TDJ04 |
|---|
| Номинальное давление | 10KN |
|---|
| Ход ползуна | 23 mm |
|---|
| Ширина медной ленты | 2 mm / 4 mm / 6 mm |
|---|
| Производительность | 200 pcs/min |
|---|
| Питание | AC220V 50Hz / 180W |
|---|
| Габариты | 340 x 370 x 410 mm |
|---|
| Вес | 55 KG |
|---|
| Сертификация | UL / JIS |
|---|
Области применения
— Сращивание в середине жгута: два или три провода соединяются медной лентой вместо паяного соединения
— Заземляющие соединения в жгутах бытовой техники и автомобилей
— Производственные линии, отходящие от паяльных ванн и связанного с ними контроля флюса и дыма
— Кабельные производства, сращивающие лентой шириной 2, 4 или 6 mm на фиксированной оснастке
— Крупносерийные прогоны, где темп 200 pcs/min и счётчик используются для учёта деталей
