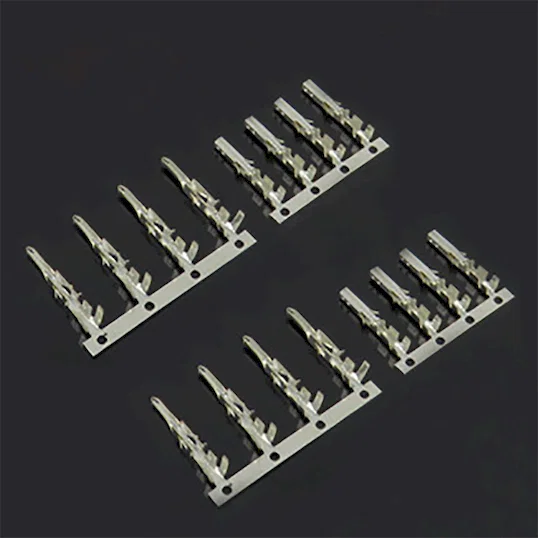

JW-TC04 — медная обжимная клемма 4,2 мм для разъёмов типа Molex Mini-Fit Jr, указанная как совместимая с корпусами Mini-Fit Jr, 5556TLS и 5559. Это электрическая обжимная клемма, применяемая там, где провод оконцовывается в корпус вилки или гнезда, а не припаивается к плате; она используется в разъёмах питания PSU, GPU, EPS, CPU и ATX, а также в компьютерной, акустической и автомобильной проводке.
Контакт Mini-Fit 4,2 мм пропускает полный ток шины 12 В через пару малых площадей контакта, поэтому клемма, неплотно сидящая в корпусе или обжатая не тем инструментом, нагревается на стыке и обесцвечивает корпус задолго до полного отказа. JW-TC04 — штампованная медная клемма с шагом Mini-Fit Jr 4,2 мм, поэтому она фиксируется в полости корпуса на расчётной глубине установки, а фиксирующий усик заходит за уступ корпуса. Медь указана как основной металл из-за проводимости, что важно на шинах GPU и CPU, где несколько клемм приходятся на один разъём.

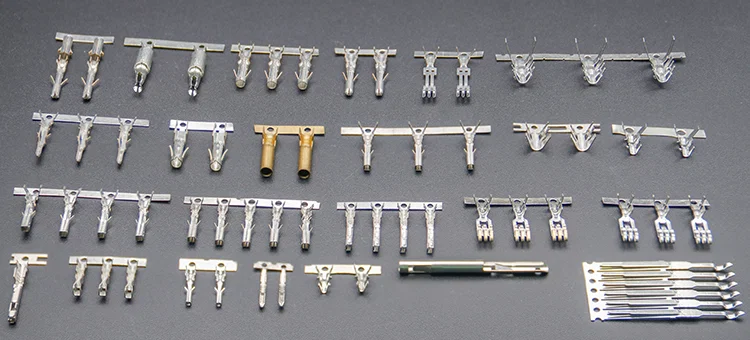

В семействе JW-TC деталь JW-TC04 — единственная на 4,2 мм, предназначенная для корпусов Molex Mini-Fit Jr; JW-TC01 — гнездо 2,54 мм на 4 позиции, JW-TC02 — 4-контактная клемма 5,08/4,2 мм, JW-TC03 — трубчатая вилка 5,08 мм. Один шаг не делает их взаимозаменяемыми: JW-TC04 выбирают, когда ответный корпус — вилка Mini-Fit Jr 5559 или серия клемм 5556TLS.
Основные особенности
1. Размер клеммы 4,2 мм соответствует шагу полостей корпусов Molex Mini-Fit Jr, 5556TLS и 5559.
2. Основной металл — медь, выбранная из-за проводимости на шинах 12 В, где несколько клемм приходятся на один разъём.
3. Формат электрической обжимной клеммы: проводник сжимается в гильзе, изоляция удерживается задними крыльями, поэтому провод не зависит от припоя в части разгрузки от натяжения.

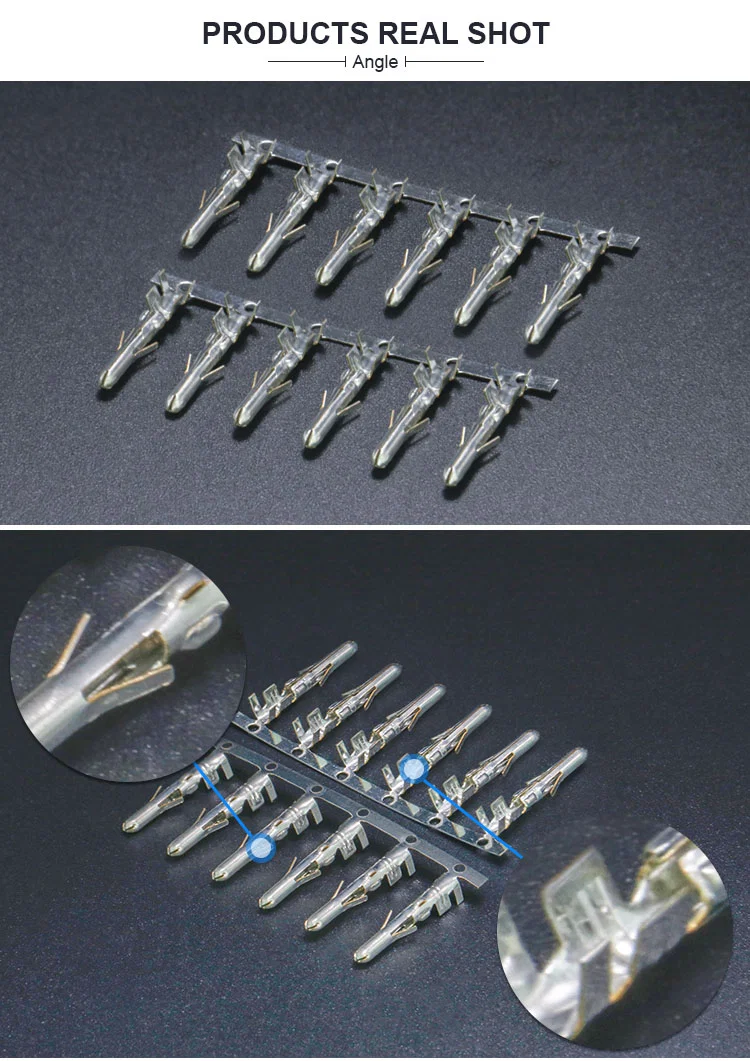

4. Фиксирующий усик заходит за уступ корпуса на расчётной глубине установки, поэтому клемма садится и фиксируется одним нажатием.
5. Одна клемма охватывает сборки разъёмов PSU, GPU, EPS, CPU и ATX, что сохраняет единый номер детали в спецификации силового жгута.
6. Также указана для компьютерной, акустической и автомобильной проводки, где используется то же семейство корпусов 4,2 мм.
Технические характеристики
| Параметр | Значение |
|---|
| Модель | JW-TC04 |
|---|
| Размер клеммы | 4,2 мм |
|---|
| Материал | Медь |
|---|
| Тип | Электрические обжимные клеммы |
|---|
| Совместимые разъёмы | Molex Mini-Fit Jr, 5556TLS, 5559 |
|---|
| Области применения | PSU, GPU, EPS, CPU, ATX, компьютерная техника, динамики, автомобильная проводка |
|---|
Области применения
— Жгуты питания ПК: оконцевание шин 12 В и 5 В в корпусах вилок Mini-Fit Jr на кабелях ATX, EPS и GPU.
— Провода питания CPU и GPU: клеммы 4,2 мм опрессовываются на многожильный провод для дополнительных разъёмов питания.
— Серверные и промышленные ПК: сменные клеммы для переоконцевания действующего силового жгута.
— Акустическая проводка: разъёмные соединения 4,2 мм на проводах усилителей и мониторов.
— Автомобильные аксессуарные жгуты: отводы питания, оконцованные в корпусах 4,2 мм, где герметичная вилка не требуется.
