Латунное гнездо 4P с шагом 2,54 мм JW-TC01

📅 2025-04-26 👁️ 2,586
  • Модель продукта: JW-TC01

  • Технические характеристики

    Тип: Латунные обжимные клеммы 4P
    Материал: Латунь, фосфористая медь, бериллиевая медь, нержавеющая сталь SUS304/301
    Обработка поверхности: Оловянное покрытие, никелирование, серебрение, золото
    Цвет: Основной цвет, золото, серебро
    Услуги: OEM/ODM
    MOQ: 15000 шт
  • Запросить цену

JW-TC01 — латунное клеммное гнездо на 4 позиции с шагом 2,54 мм, поставляемое на штампованной ленте-носителе для опрессовки на провод жгута и сочленения со стандартным 4-контактным разъёмом 2,54 мм. Клеммы выпускаются из латуни, фосфористой меди, бериллиевой меди или нержавеющей стали SUS304/301 с покрытием оловом, никелем, серебром или золотом; минимальный заказ — 15 000 шт.

Потеря контакта в разъёме 2,54 мм обычно начинается на стыке: одиночный плоский лепесток стирает тонкую оксидную плёнку с ответного штыря, плёнка восстанавливается, и сопротивление растёт, пока соединение не откажет на термоцикле. Гнездо JW-TC01 выполнено как сложенная клеточная пружина, а не плоский лепесток, поэтому ответный штырь обжимается по длине и контакт сохраняет посадку при вибрации. Покрытие наносится на уже сформованную деталь, а партия перед упаковкой контролируется на прецизионном проекторе, 2,5D-тестере, испытательной машине на растяжение и твёрдомере.

В семействе клемм JW-TC позиция JW-TC01 — гнездо 2,54 мм на 4 позиции при минимальном заказе 15 000 шт.; JW-TC02 — 4-контактная клемма с круглым штырём 5,08/4,2 мм при 1 000 шт., JW-TC03 — трубчатая вилка без пайки 5,08 мм при 8 000 шт., JW-TC04 — клемма 4,2 мм для корпусов Molex Mini-Fit Jr. Деталь 2,54 мм выбирают там, где шаг разъёма на плате составляет 2,54 мм; детали 5,08 мм предназначены для динамиков и силовых соединений с большим током.

Основные особенности

1. Шаг 2,54 мм, 4 позиции: опрессовка на отдельный провод и сочленение со стандартным 4-контактным разъёмом 2,54 мм.

2. Основной металл выбирается из латуни, фосфористой меди, бериллиевой меди и нержавеющей стали SUS304/301, поэтому упругость контакта и стойкость к коррозии можно соотнести с ценой.

3. Четыре варианта покрытия — олово, никель, серебро, золото — выбираются под паяемость, износ при сочленении или низкое переходное сопротивление.

4. Поставляется на непрерывной ленте-носителе после высокоскоростной прецизионной непрерывной штамповки, поэтому деталь работает в ленточном аппликаторе без ручной размотки.

5. Контроль на прецизионном проекторе, 2,5D-тестере, испытательной машине на растяжение и твёрдомере охватывает геометрию и усилие вырыва опрессовки до отгрузки.

6. Сертификаты UL, SGS, MSDS, CE, ISO9001, RoHS, REACH, CQC и TUV; производство OEM/ODM по чертежу при минимальном заказе 15 000 шт.

Технические характеристики

ПараметрЗначение
МодельJW-TC01
Тип клеммыЛатунный клеммный разъём-гнездо 4P
Шаг2,54 мм
МатериалЛатунь, фосфористая медь, бериллиевая медь, нержавеющая сталь SUS304/301
ПокрытиеОловянное, никелевое, серебряное, золотое
Минимальный заказ15 000 шт.
СертификацияUL, SGS, MSDS, CE, ISO9001, RoHS, REACH, CQC, TUV
Оборудование для производстваВысокоскоростной прецизионный непрерывный штамп, электрическая литьевая машина
Контрольное оборудованиеПрецизионный проектор, 2,5D-тестер, испытательная машина на растяжение, твёрдомер

Области применения

— Платы управления бытовой техники: 4-контактные сигнальные и маломощные жгутовые соединения на разъёмах 2,54 мм.

— Драйверы и источники питания LED: опрессованные выходные проводники в разъёмах платы 2,54 мм.

— Промышленная автоматика и КИП: жгуты датчиков и реле с 4-позиционным разъёмным соединением.

— Аудиоаппаратура и ТВ-приставки: внутренние жгутовые соединения с золотым покрытием под слабые сигналы.

— Субподрядчики по сборке кабелей: оконцевание 4-жильного кабеля опрессовкой на аппликаторах с ленточной подачей.

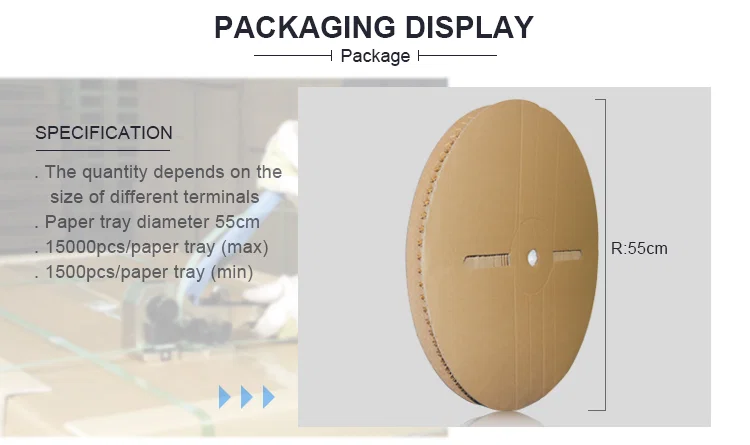

Assortment of stamped brass and tin-plated crimp terminals still on carrier stripsRows of reeled terminal connectors beside OEM ODM service text bannerCollage of stamped contacts, housing connectors, wafer connectors, plastic parts and ATX wire harnessPackaging display of 55 cm diameter cardboard terminal spool with quantity specification
