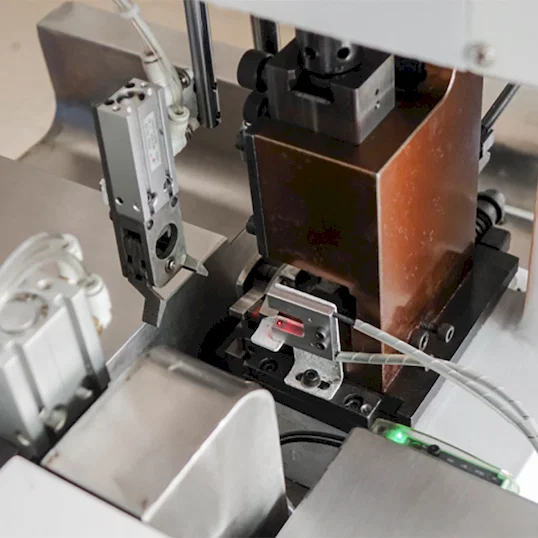

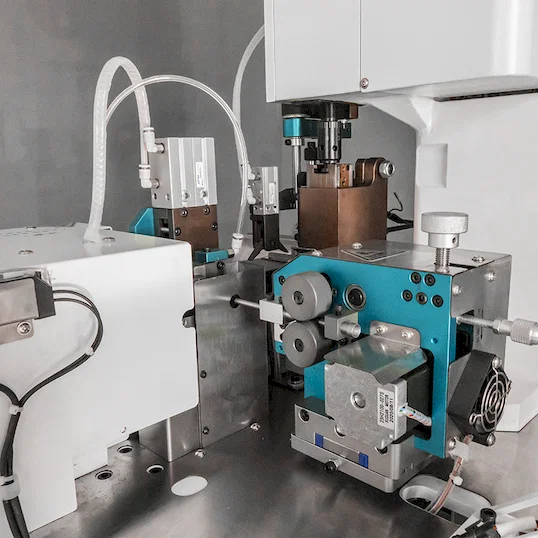

JW-CM03 выполняет резку, зачистку, опрессовку клеммы и скрутку жил в одном непрерывном цикле. Провод протягивается с разматывателя приводными подающими роликами, режется по длине, зачищается в запрограммированном месте, затем опрессовывается на одной головке, пока станция скрутки закрывает противоположный конец.
Поскольку четыре операции идут за один проход, провод больше не перемещается между стриппером, опрессовочным прессом и ручным постом скрутки. Один оператор заправляет катушку и снимает готовые провода, а штамп меняется менее чем за три минуты при смене типа клемм.
Машина охватывает четыре операции одной опрессовочной головкой, поэтому за цикл ставится одна клемма на проводе AWG14-AWG28. Когда нужны луженые концы или 4000-5000 шт/ч, WPM-151T добавляет ванну припоя; когда клеммы стоят с двух концов, ближе двусторонняя JW-CM04. Опциональный конвейер выводит длинные провода из машины.
Основные особенности
1. Резка, зачистка, опрессовка и скрутка выполняются за один цикл без перезажима между постами.
2. Подача клемм с катушки принимает как изолированные, так и неизолированные клеммы, поэтому россыпь не загружается вручную.
3. Смена штампа менее чем за три минуты сокращает простой на смешанных партиях жгутов.
4. Сечение провода AWG14-AWG28, изготавливается под заказ.
5. Одна опрессовочная головка ставит одну клемму за цикл; свободный конец обрабатывает станция скрутки.
6. Опциональный конвейер для длинных проводов; шкаф на колёсах и перемещается между линиями.
Технические характеристики
| Параметр | Значение |
|---|
| Модель | JW-CM03 |
|---|
| Сечение провода | AWG14 - AWG28 (под заказ) |
|---|
| Тип клемм | Клеммы с катушки, изолированные и неизолированные |
|---|
| Операции | Резка, зачистка, опрессовка, скрутка |
|---|
| Опрессовочные головки | Одна головка |
|---|
| Смена штампа | Менее 3 минут |
|---|
| Принцип работы | Полностью автоматическая |
|---|
| Опция | Конвейер для длинных проводов |
|---|

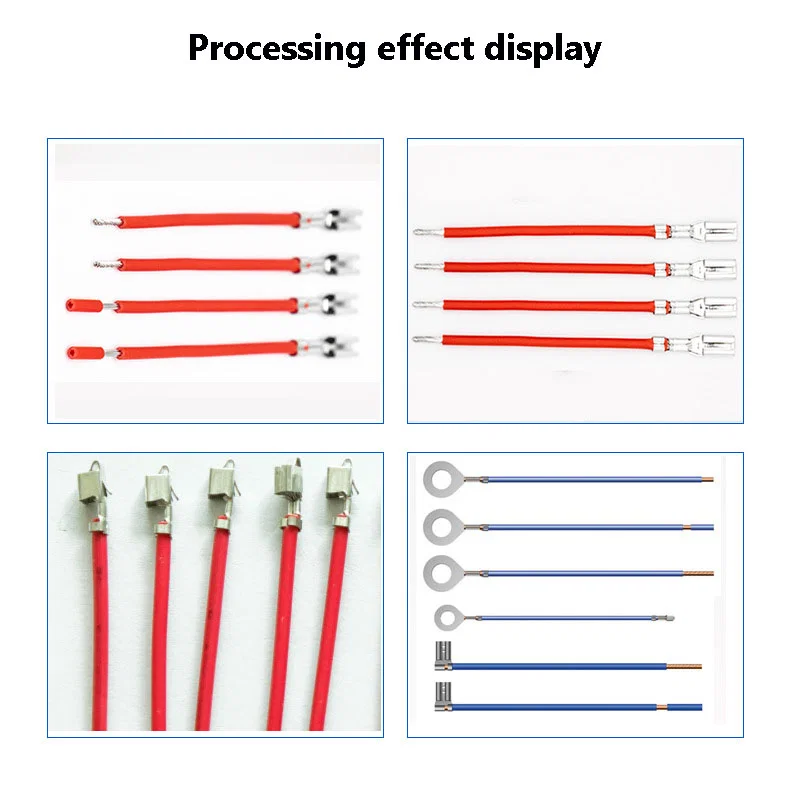

Области применения
— Монтаж шкафов управления: провода ПВХ AWG16-AWG20 с изолированными ножевыми клеммами, второй конец скручен под винтовой зажим.
— Жгуты бытовой техники: провода AWG18-AWG22 с кольцевыми и вилочными клеммами с катушки.
— Провода светильников и датчиков: короткие отрезки со скрученным оголённым концом под пайку или клеммные стойки.
— Автомобильные и мотоциклетные поджгуты: смешанные партии со сменой штампа несколько раз за смену.
— Провода панелей коммутации и реле с изолированными ножевыми клеммами с катушки.
