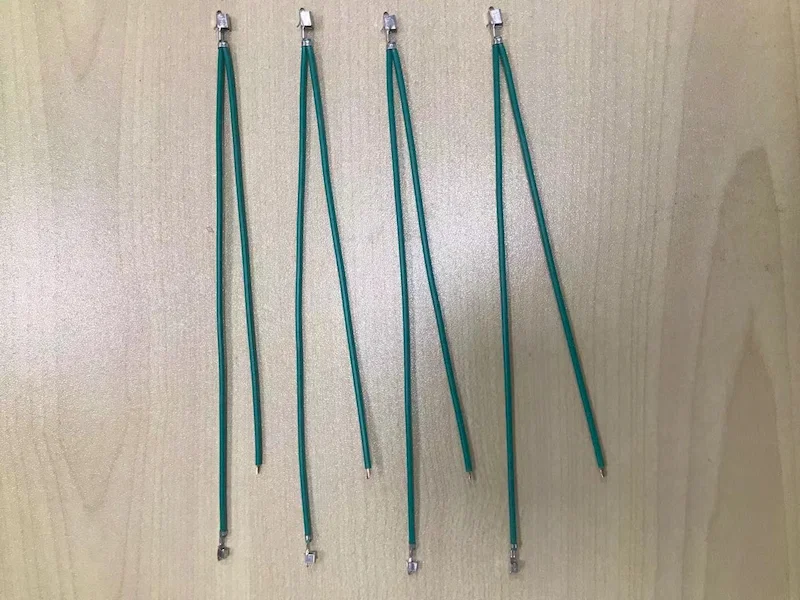

WPM-038F подаёт два провода рядом с отдельных катушек, режет их по длине, зачищает концы и за один цикл опрессовывает три клеммы: по одной на свободных концах и одну на общем конце, где провода сходятся. Центральная головка замыкается на общем конце, пока две крайние обрабатывают разведённые концы.
Сдвоенный провод, который обычно режут, зачищают и опрессовывают отдельными проходами, а затем соединяют, здесь изготавливается как одна деталь. Оба провода остаются параллельными в транспортном зажиме, поэтому шаг между ними задаёт машина, а клемма общего конца захватывает оба проводника за один ход.
Производительность — 4000 шт/ч при длине резки 150 мм, диапазон AWG28-AWG16, длина резки от 65 мм. Ход опрессовки 30 мм в стандарте, 40 мм опционально; на головки подходят аппликаторы OTP, европейские и корейские.
Основные особенности
1. Два провода обрабатываются параллельно, три позиции опрессовки за цикл: два разведённых конца и один общий.
2. Производительность 4000 шт/ч при длине резки 150 мм.
3. Сечение провода AWG28-AWG16, под заказ; длина резки 65-9999 мм.
4. Три независимые опрессовочные головки с ходом 30 мм, 40 мм опционально.
5. На станциях опрессовки применяются аппликаторы OTP, европейские и корейские.
6. Усилие опрессовки 2.0T при воздухе 5-6 кгс; управление PLC с сенсорным экраном; станина 1090 x 1000 x 1980 мм, 390 кг.
Технические характеристики
| Параметр | Значение |
|---|
| Модель | WPM-038F |
|---|
| Питание / мощность | AC220V / 50-60Hz |
|---|
| Операции | Резка и зачистка двух проводов, опрессовка клемм на трёх концах |
|---|
| Производительность | 4000 шт/ч (L=150 мм) |
|---|
| Сечение провода | AWG28 - AWG16 (под заказ) |
|---|
| Длина резки | 65-9999 мм (под заказ) |
|---|
| Точность резки | 0.5 мм + длина резки x 0.2% |
|---|
| Длина зачистки | 0.5-8 мм (под заказ) |
|---|
| Усилие опрессовки | 2.0T |
|---|
| Ход опрессовки | 30 мм (40 мм опция) |
|---|
| Аппликатор | OTP, европейские, корейские |
|---|
| Давление воздуха | 5-6 kgf |
|---|
| Габариты | 1090 x 1000 x 1980mm |
|---|
| Вес | 390kg |
|---|
Области применения
— Пары аккумуляторных кабелей: красный и чёрный провода AWG16-AWG20 с кольцевыми клеммами на общем конце.
— Сдвоенные провода техники для двигателей и нагревателей: два провода соединены на одном конце кольцевой клеммой.
— Светильники и шнуры питания: двухжильные провода с клеммой на общем конце и двумя клеммами на свободных.
— Двойные питания шкафов управления с вилочными клеммами на всех трёх позициях опрессовки.
— Автомобильные двухжильные линии с кольцевыми клеммами на обоих концах пары.
