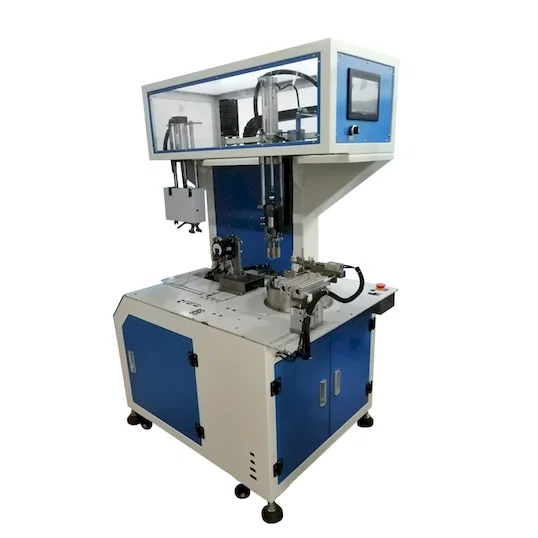

Станок для намотки и обвязки кабеля восьмёркой WPM-81M
Станок для намотки и обвязки кабеля восьмёркой WPM-81M Thumb
Video Thumbnail

Станок для намотки и обвязки кабеля восьмёркой WPM-81M

📅 2025-03-04 👁️ 1,097
  • Модель продукта: WPM-81M

  • Технические характеристики

    Модель: WPM-81M
    Применение: намотка и связывание силовых/DC кабелей
    Длина кабеля: до 6 м
    Диаметр кабеля: до 6,2 мм
    Напряжение: 210-240В, 5А
    Мощность: ≤2000Вт
    Диаметр пучка: ≤55 мм
    Производительность: 1800 шт/час
    Интервал намотки: 70-200 мм
  • Запросить цену

WPM-81M складывает кабель AC, DC и USB в восьмёрку и закрывает его одной стяжкой по центру. Станок принимает кабель наружным диаметром до 6.2 mm и длиной до 6 m, задаёт сгиб при расстоянии намотки 70-200 mm и закрывает пучок диаметром до 55 mm.

Силовые шнуры — самый сложный случай для ручной вязки: литая вилка не проходит через тугую стяжку, а сгиб должен оставлять по 0-130 mm свободного конца с каждой стороны. 81M удерживает длину начала и ширину сгиба от изделия к изделию, накладывает стяжку внутри цикла и рассчитан на 1800 pcs/h при длине 1 m и 3 витках, поэтому оператор только укладывает вилку и снимает моток.

Модель делит с WPM-81 габарит 6.2 mm, 6 m и 55 mm, но фиксирует сгиб восьмёркой и заявляет 1800 pcs/h; 81M3 рассчитана только на 4 mm и 3 m при сгибе 45-80 mm, а 82M доходит до 10 mm и 8 m с двумя стяжками. Там, где 82M ставит двойную стяжку, 81M обходится одной лентой по центру сгиба.

Основные особенности

1. Намотка восьмёркой с одной стяжкой по центру: плоский моток, обе вилки обращены наружу.

2. Ширина сгиба 70-200 mm, охватывает силовые и DC-кабели длиной 1-6 m.

3. Диапазон кабеля до 6.2 mm по наружному диаметру и до 6 m по длине на одной головке.

4. Пучок закрывается при диаметре 55 mm, длина начала 0-130 mm, длина конца выше 0 mm.

5. Заявленная производительность 1800 pcs/h при длине намотки 1 m и 3 витках.

6. Питание 210-240 V 5 A, мощность до 2000 W, панель оператора на головке и запуск цикла с педали.

Технические характеристики

ПараметрЗначение
МодельWPM-81M
Подходящий кабельКабель AC / DC / USB, восьмёрка с одной стяжкой
Максимальная длина провода6 m и менее
Максимальный диаметр проводаΦ 6.2 mm и менее
Питание210 - 240 V, 5 A
Шаг намотки70 - 200 mm
Мощность≤ 2000 W
Диаметр пучка≤ 55 mm
Длина начала0 - 130 mm
Длина конца> 0 mm
Производительность1800 pcs/h (3 витка, длина 1 m)

Области применения

— Сборка силовых шнуров: шнуры AC 1-3 m с литыми вилками складываются и стягиваются одной лентой по центру.

— Кабели DC-адаптеров: выходные кабели наматываются без нагрузки на литую разгрузку от натяжения.

— USB и кабели передачи данных: провода 1-2 m складываются в ширину 70-200 mm под розничную упаковку.

— Кабели ТВ-приставок и мониторов: кабель обвязан, вилка остаётся свободной для немедленного использования.

— Кабельные производства: смешанные партии AC, DC и USB на одной головке при 1800 pcs/h.
