Машина для опрессовки и установки корпусов JW-CK01

📅 2026-05-09 👁️ 2,333
  • Модель продукта: JW-CK01

  • Технические характеристики

    1. Модель: JW-CK01 Двухсторонняя машина для обжима контактов и установки корпусов
    2. Дисплей: 15-дюймовый ЖК-сенсорный экран
    3. Система управления: система управления на базе MCU
    4. Производительность: примерно 1 600–2 600 шт./час для длины провода 100 мм (фактическая производительность зависит от условий работы)
    5. Применимый калибр провода: AWG30# – AWG16# (возможна настройка под специальные требования)
    6. Длина обработки: 90 мм – 900 мм (возможна настройка для больших размеров)
    7. Длина зачистки: 0,1 мм – 14 мм (регулируемая)
    8. Точность резки: ±0,1 мм
    9. Усилие обжима: 1,5 тонны (возможна настройка для специальных нужд)
  • Запросить цену

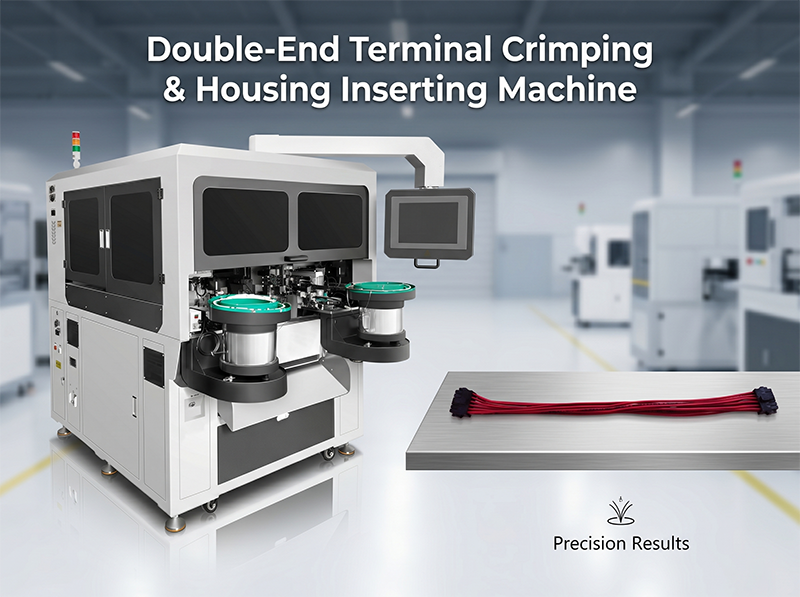

JW-CK01 — машина для опрессовки и установки корпусов с двух сторон, которая за один автоматический цикл режет, зачищает, опрессовывает оба конца и устанавливает корпуса. Она работает с проводом AWG30–AWG16 длиной 90–900 mm, удерживает точность резки ±0,1 mm и достигает 1600–2600 pcs/h на проводах 100 mm. Производства прецизионных жгутов для новой энергетики, бытовой техники, электроники 3C и автопрома применяют её для разъёмов, которые должны садиться с первого раза.

Основные особенности

  • Установка с обеих сторон — корпуса надвигаются на опрессованные наконечники с каждого конца, поэтому готовый провод является единичным результатом машины.
  • Сенсорный интерфейс 15 дюймов — большой ЖК-экран с контроллером MCU задаёт длину, зачистку, позицию опрессовки и правила контроля.
  • Работа с малыми сечениями — диапазон AWG30–AWG16 при зачистке 0,1–14 mm охватывает провода датчиков и силовые провода на одной платформе.
  • Опрессовочная голова 1,5 т — усилия достаточно для типового ряда наконечников, а для специальных наконечников его можно увеличить.
  • Контроль в процессе — техническое зрение, датчики отсутствия провода, давления воздуха, сбора бумаги и наличия наконечников останавливают цикл при сбое; контроль усилия на вырыв и давления доступен опционально.
  • Обработка отходов — намотка отработанной бумаги, сбор обрезков и резка ленты встроены, поэтому участок остаётся чистым в течение смены.
  • Тяжёлая станина — при массе около 1100 kg и основании 2200 × 1800 × 2200 mm выставленные оси сохраняются при непрерывной двусторонней работе.

Технические характеристики

МодельJW-CK01, машина для опрессовки наконечников и установки корпусов с двух сторон
ДисплейЖК-сенсорный экран 15 дюймов
Система управленияMCU
ПроизводительностьОколо 1600–2600 pcs/h на проводе 100 mm
Сечение проводаAWG30–AWG16, по заказу
Длина обработки90–900 mm, большие размеры по заказу
Длина зачистки0,1–14 mm, регулируемая
Точность резки±0,1 mm
Усилие опрессовки1,5 т, по заказу
Устройства контроляВизуальный контроль, отсутствие провода, давление воздуха, сбор бумаги, отсутствие наконечников; контроль усилия на вырыв и давления опционально
Стандартное внешнее оборудованиеОтдающее устройство на 8 осей с регулировкой натяжения, конвейер готовой продукции
ПитаниеAC 220 V, 50 Hz, по заказу
ГабаритыД2200 × Ш1800 × В2200 mm
ВесОколо 1100 kg
Монтажное пространствоД3200 × Ш4000 × В2200 mm

Области применения

  • Жгуты новой энергетики с сигнальными проводами малого сечения
  • Проводка бытовой техники с оконцеванием в корпусах
  • Провода электроники 3C при больших объёмах выпуска
  • Разъёмные сборки автомобильных подсборок
  • Прецизионные жгуты, требующие визуального контроля и проверки на вырыв

Почему стоит выбрать эту модель

Машина оснащена 14 сервоосями, интерфейсом 15 дюймов и полным комплектом контроля, поэтому положение готового корпуса удерживается, а не зависит от решения оператора. Как автоматическая машина обработки жгутов она также собирает обрезки, наматывает отработанную бумагу и режет ленту, поэтому участок остаётся чистым в течение смены. Увеличенная длина обработки, повышенное усилие опрессовки и специальные наконечники рассчитываются как доработка на той же базе. Машина поставляется напрямую с завода с монтажными чертежами, а окончательная конфигурация фиксируется в договоре до отгрузки.

Двухконцевая машина для обжима клемм и вставки корпусов JW-CK01
