JW-BL08 — пара ножей для машин холодной опрессовки контактов: верхний пуансон, который прижимает поясок свободного контакта к жиле, и нижняя матрица, несущая наковальню под ним. Это рабочий орган опрессовочной станции, а не самостоятельная машина; он устанавливается в аппликатор контактов станка резки и опрессовки вместо штатного комплекта ножей.

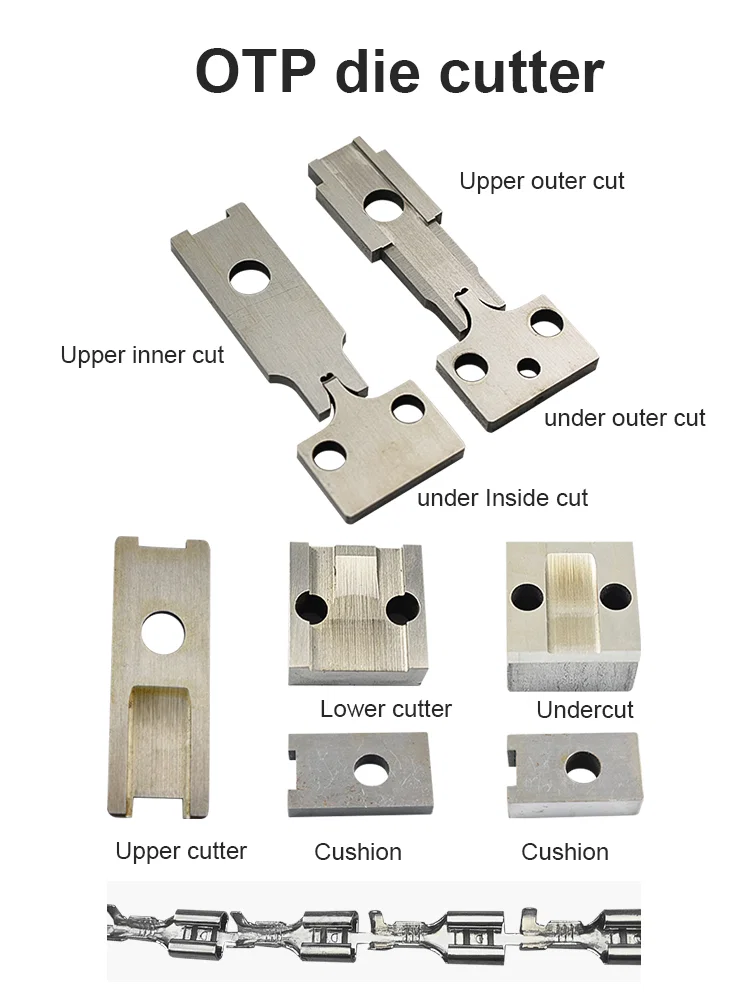

Пуансон изготавливается как цельный холоднопрессованный корпус — именно это означает описание «единое зерно»: через опрессовочную лапку не проходит линия стыка, поэтому носок не раскрывается под нагрузкой. Под задачу предлагаются четыре материала. DC53 охватывает общую работу по меди и луженой меди; вольфрамовая сталь назначается при абразивном покрытии контакта или большом числе циклов; белая и быстрорежущая сталь — для лёгких работ и коротких партий. Пуансон имеет одно крепёжное отверстие на конусном хвостовике и расширенную лапку, матрица — блок с двумя крепёжными отверстиями и профильным гнездом (оба показаны на фото).
Ряд заказывается по размеру контакта, и три складских размера маркированы 4.0, 4.5 и 6.0 на пуансоне и на соответствующей матрице, поэтому половины можно подобрать на верстаке до установки инструмента на машину. Замена обычно выполняется парой: как только на опрессовочной лапке появляется площадка износа или гнездо отполировано лентой контактов, высота опрессовки начинает уходить и регулировкой не возвращается.
Основные особенности
1. Материалы: DC53, вольфрамовая сталь, белая сталь и быстрорежущая сталь — подбираются под покрытие контакта и объём производства, а не одна марка на все задачи
2. Цельный пуансон: холодная прессовка одним монолитным элементом, поэтому опрессовочная лапка не имеет линии стыка и не расходится под нагрузкой
3. Пары с маркировкой размера: 4.0, 4.5 и 6.0 нанесены и на пуансон, и на матрицу, что сохраняет соответствие половин при нескольких размерах в инструментальной
4. Верх и низ поставляются парой: лапка пуансона и гнездо матрицы прошлифованы под совместную работу, поэтому высота опрессовки задаётся гнездом, а не подкладками под ползун
5. Контроль материала: каждая партия проверяется на спектрометре US Niton перед отгрузкой — это исключает попадание смешанной марки в заказ ножей
6. Объём замены: одна пара на размер контакта, меняется при износе лапки или полировке гнезда, настройка аппликатора остаётся неизменной

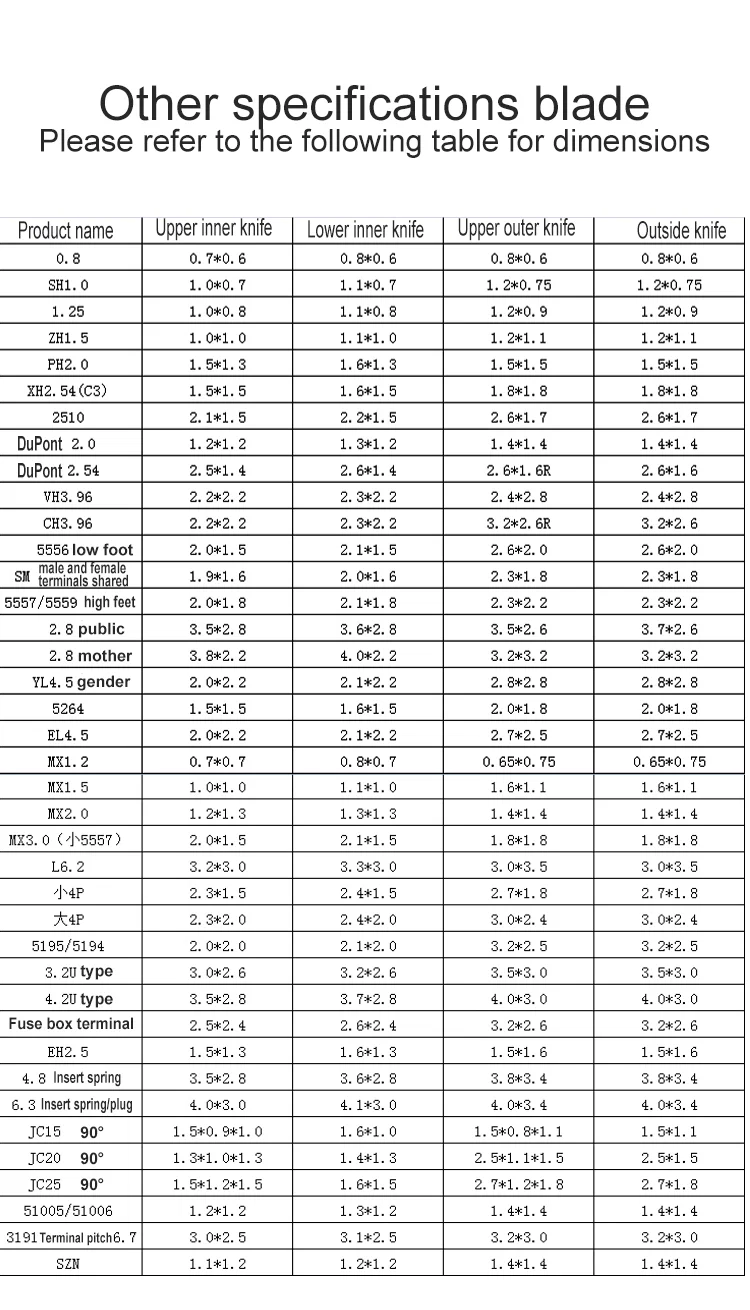

Технические характеристики
| Параметр | Значение |
|---|
| Модель | JW-BL08 |
|---|
| Позиция | Нож машины холодной опрессовки контактов (верхний пуансон и нижняя матрица) |
|---|
| Материалы | Сталь DC53, вольфрамовая сталь, белая сталь, быстрорежущая сталь |
|---|
| Технология | Холодная прессовка, единое зерно |
|---|
| Маркировка размера | 4.0 / 4.5 / 6.0 на пуансоне и матрице (фото) |
|---|
| Тип контакта | Свободные контакты, изолированные и неизолированные |
|---|
| Контроль качества | Проверка на спектрометре US Niton |
|---|
| Применение | Опрессовка свободных контактов, зачистка провода, резка кабеля |
|---|
Области применения
— Станции опрессовки свободных контактов на станках резки и опрессовки, работа с изолированными кольцевыми и вилочными контактами в размерах 4.0–6.0, показанных на фото
— Машины для контактов, где используется несколько размеров и на каждый размер держится своя маркированная пара пуансон–матрица
— Комбинированные станции резки, зачистки и опрессовки, где тот же держатель режет и зачищает кабель до установки контакта
— Жгутовые участки, заменяющие пуансон с появившейся площадкой износа без перенастройки аппликатора
— Переоснастка после смены размера артикула контакта, когда гнездо матрицы должно соответствовать новому пояску
