Режущий блок и нож для клеммного станка JW-BL05
Режущий блок и нож для клеммного станка JW-BL05 Thumb Режущий блок и нож для клеммного станка JW-BL05 Thumb Режущий блок и нож для клеммного станка JW-BL05 Thumb

Режущий блок и нож для клеммного станка JW-BL05

📅 2025-04-26 👁️ 2,763
  • Модель продукта: JW-BL05

  • Технические характеристики

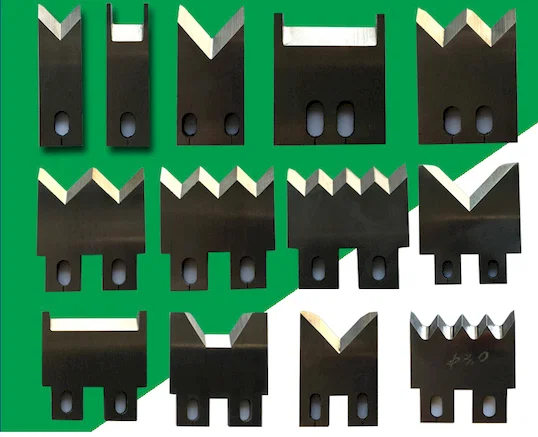

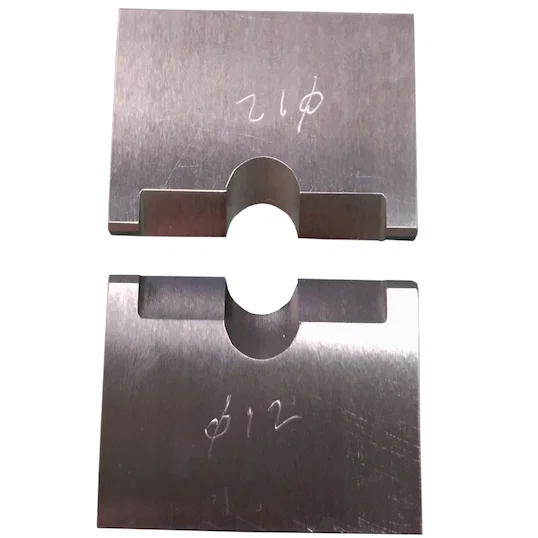

    Типы лезвий: круглый нож, V-образный нож, плоский нож
    Комплектация: набор лезвий (2 шт)
    Диаметр провода для круглого ножа: 2,0-14 мм
    Толщина сиденья инструмента: 10 мм
    Подходит для проводов: плоских, круглых, с внешним диаметром до 4,0 мм
  • Запросить цену

JW-BL05 — режущий блок и комплект ножей: посадка, в которой держится режущий нож, сам нож и канал, направляющий провод в рез. Блок ставится на клеммные станки и проводные позиции, где нож нужно выставлять по положению и глубине, а не просто зажимать.

Посадка выпускается толщиной 10 mm, 14 mm и 15 mm при сердцевине ножа 9 x 8 mm или 10 x 10 mm, поэтому блок совпадает с держателем на станке. Глубина канала 7.6 mm, канал принимает провод наружным диаметром от 2.0 до 14 mm. В одну и ту же посадку ставятся круглый, V-образный, плоский, стыковой и полукруглый стыковой нож — так один блок закрывает зачистку, прямоугольную резку и полукруглую резку. Исполнения посадки: U-образная, V-образная, OTP, 806 и тип 2000, каждое с резкой ленты материала и без неё.

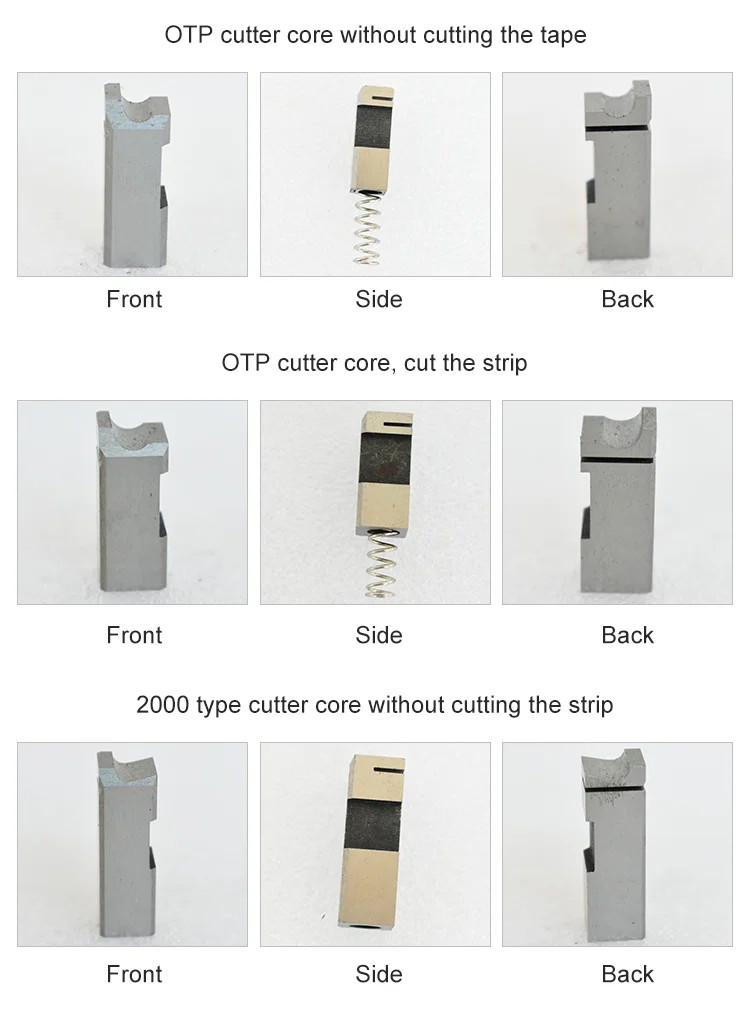

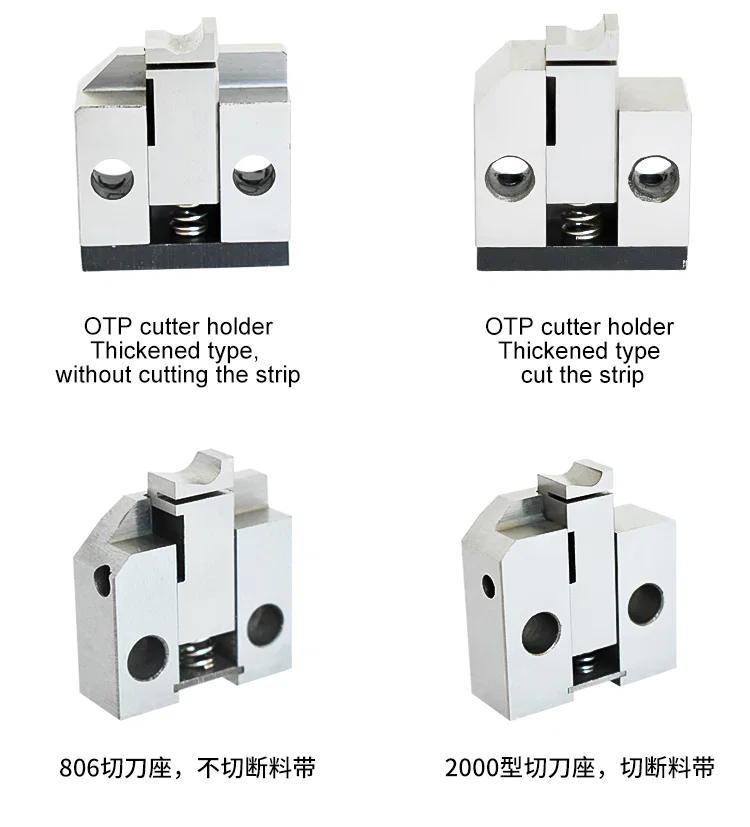

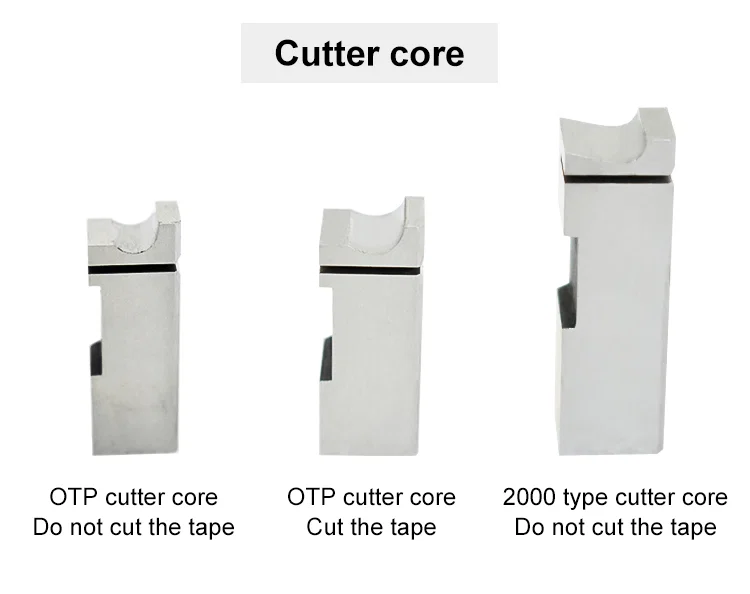

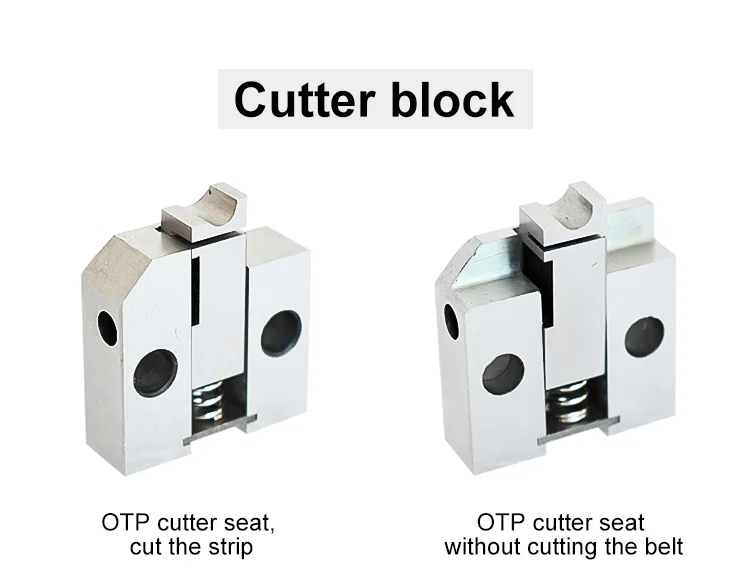

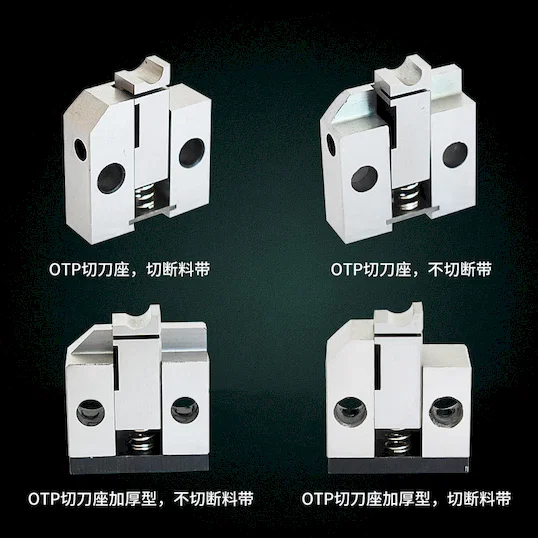

Блок покупают, когда посадка изношена по каналу, когда станок перенастраивается на новый диапазон провода или когда меняется тип держателя. На фото показаны посадки OTP и 806 в стандартном и утолщённом исполнении, рядом версии с резкой ленты и без неё.

Основные особенности

1. Толщина посадки: 10 mm, 14 mm и 15 mm под разные держатели клеммных станков.

2. Сердцевина ножа: сечения 9 x 8 mm и 10 x 10 mm, нож садится в существующее гнездо посадки.

3. Глубина канала: 7.6 mm, рассчитана на провод наружным диаметром от 2.0 до 14 mm.

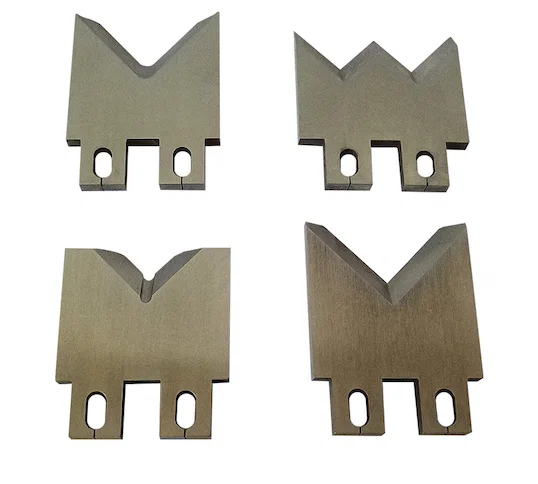

4. Варианты ножа: круглый, V-образный, плоский, стыковой и полукруглый стыковой в одной посадке.

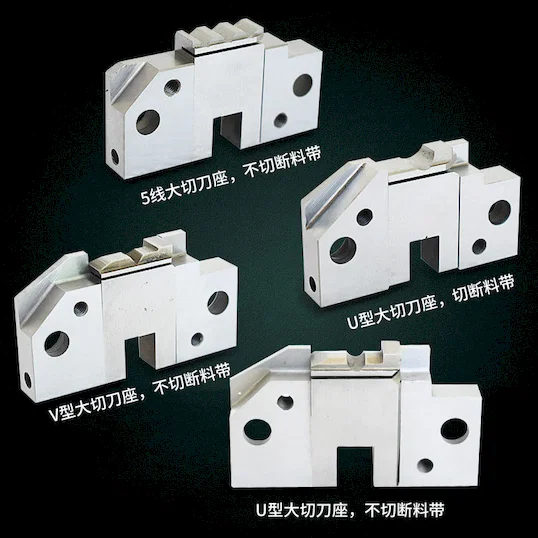

5. Исполнения посадки: U-образное, V-образное, OTP, 806 и тип 2000, в стандартном и утолщённом корпусе.

6. Лента материала: с функцией резки ленты и без неё, выбор при заказе.

Технические характеристики

ПараметрЗначение
МодельJW-BL05
ПозицияРежущий блок и комплект ножей
Толщина посадки10 mm, 14 mm, 15 mm
Сердцевина ножа9 x 8 mm, 10 x 10 mm
Глубина канала7.6 mm
Совместимость по проводуНаружный диаметр 2.0-14 mm
Типы ножейКруглый, V-образный, плоский, стыковой, полукруглый стыковой
Исполнения посадкиU-образное, V-образное, OTP, 806, тип 2000
Резка ленты материалаС резкой и без

Области применения

— Клеммные станки с посадками OTP или U/V: резка и зачистка, где глубина ножа задаётся блоком.

— Позиции типа 806 и 2000 в исполнении с резкой ленты и без неё.

— Проводные линии на наружный диаметр от 2.0 до 14 mm, где одна посадка закрывает весь диапазон.

— Замена посадок, изношенных по каналу, что проявляется нестабильной глубиной зачистки.

— Перенастройка на новый диапазон провода или тип держателя, когда посадка, нож и канал меняются вместе.

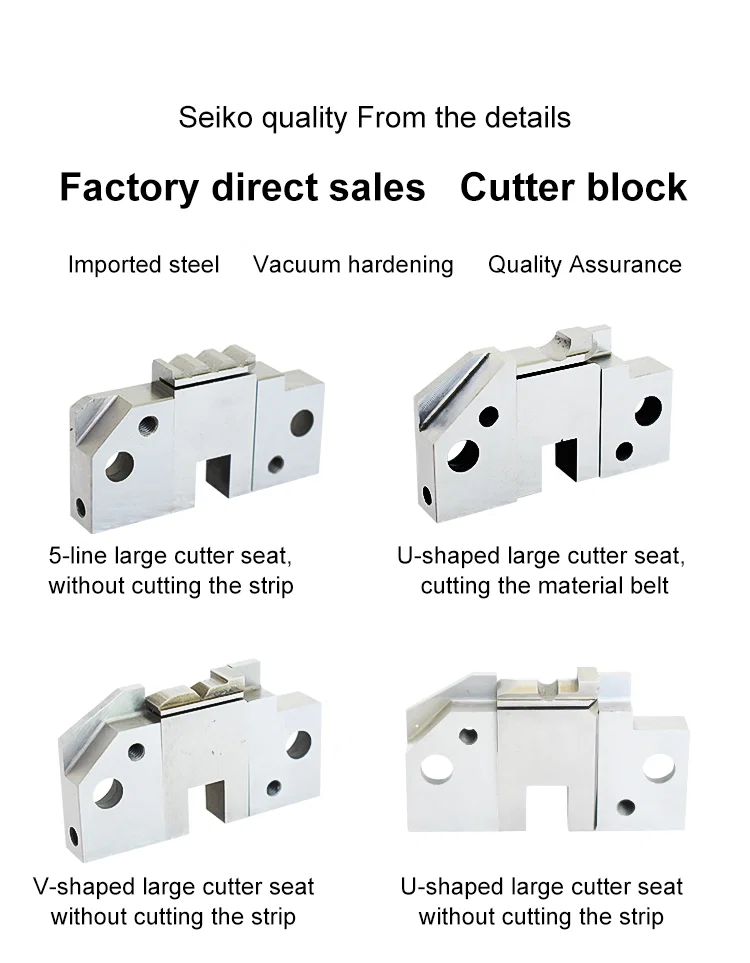

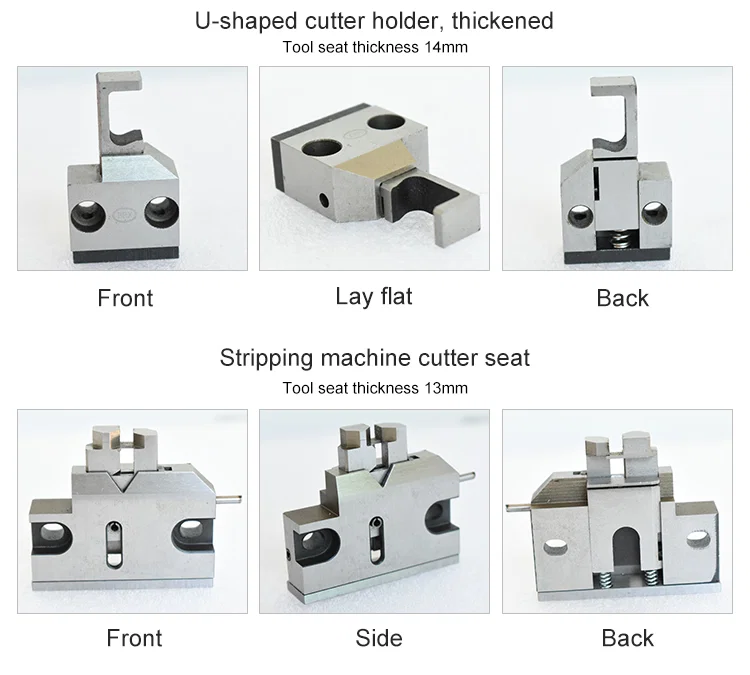

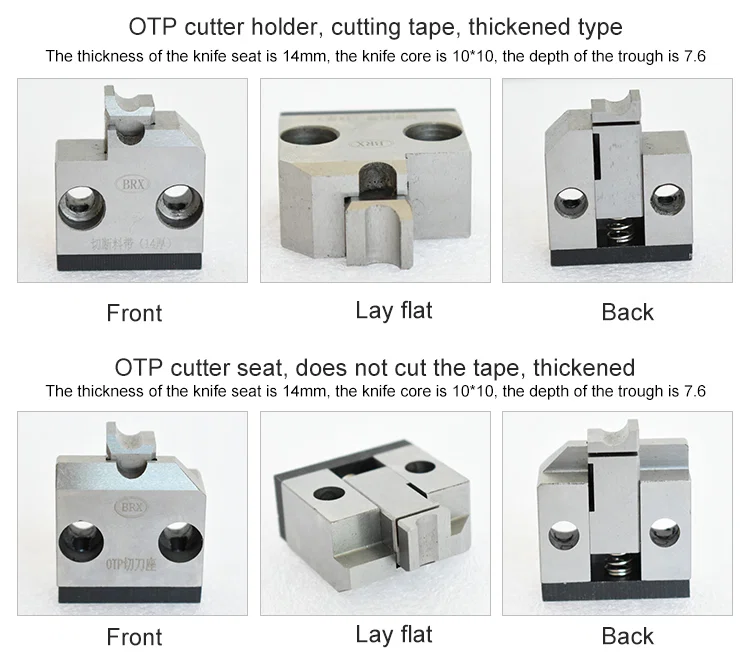

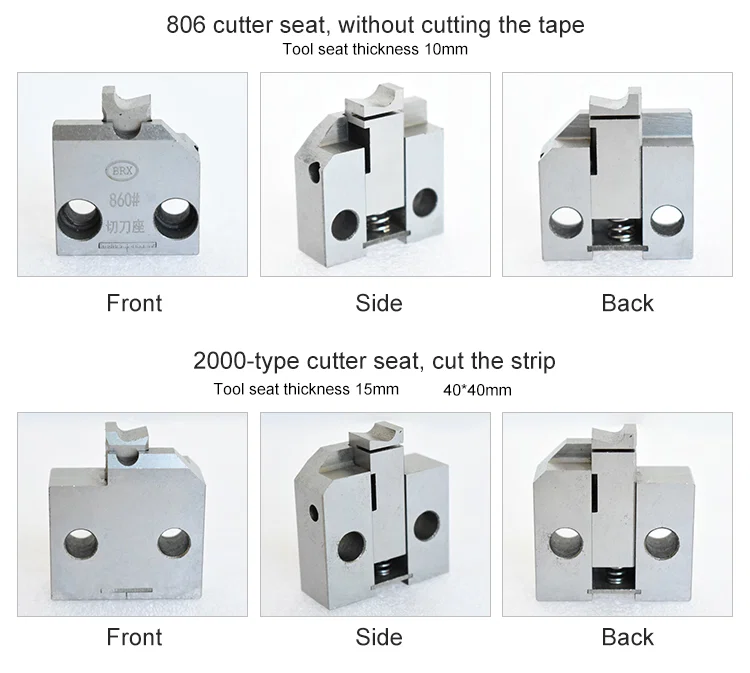

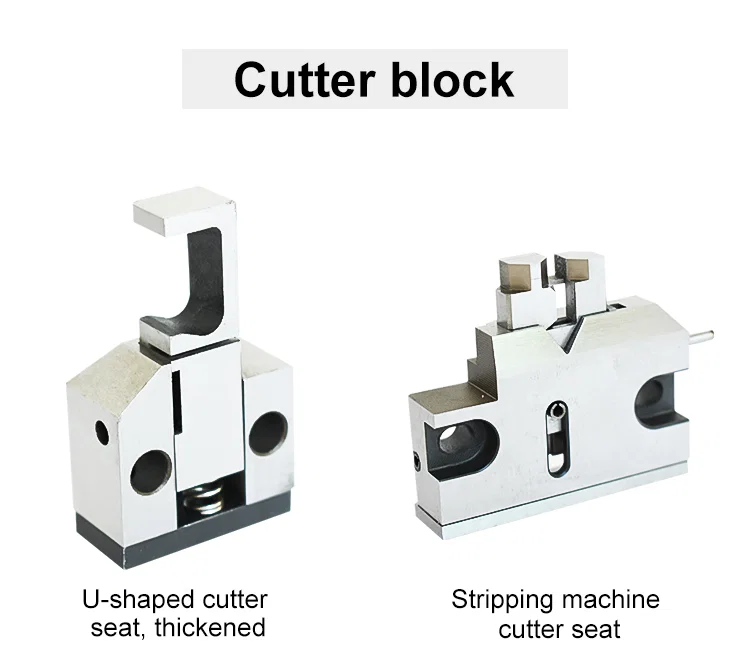

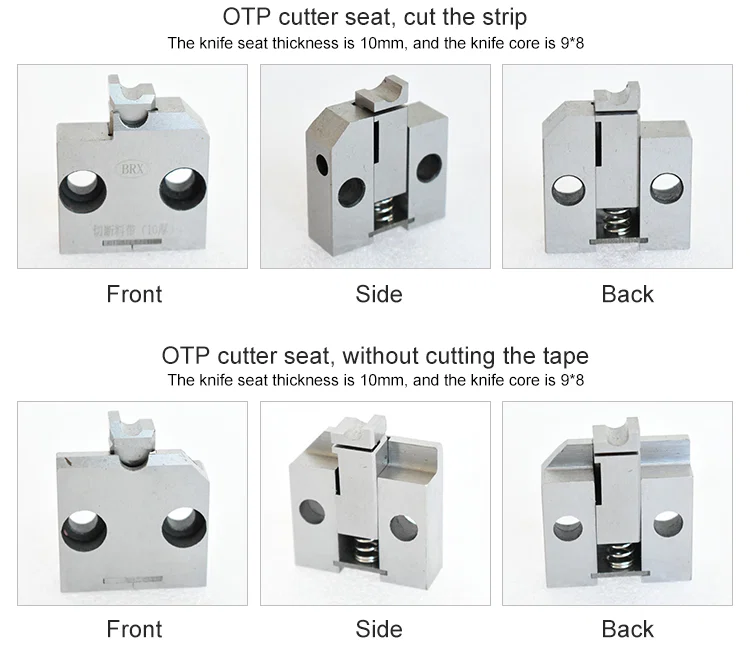

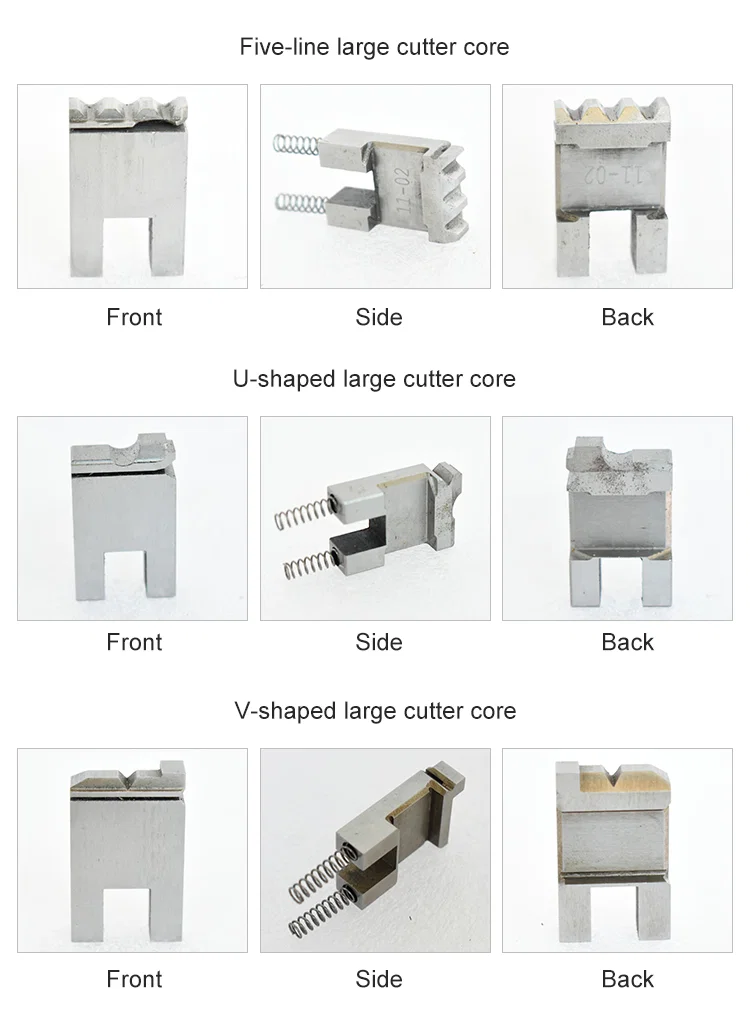

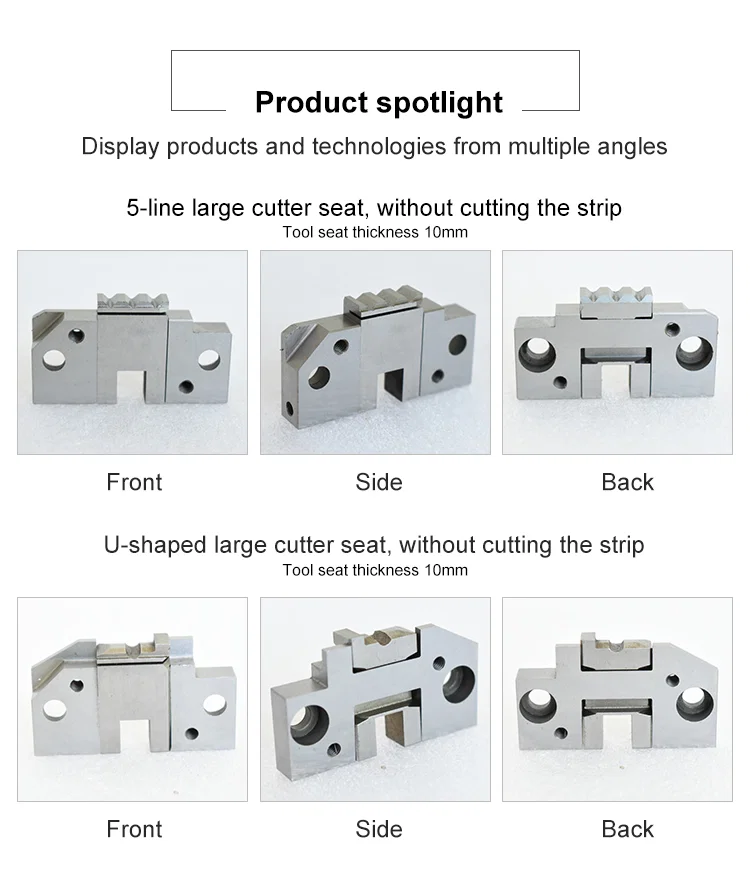

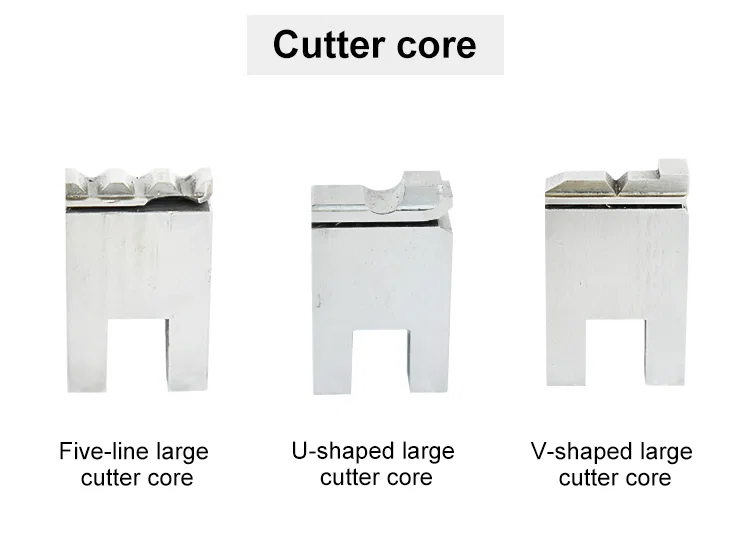

Cutter blocks: five-line, U-shaped and V-shaped large cutter seats in polished steelCutter cores: five-line, U-shaped and V-shaped versions standing upright with cutting edgesThree advantages of SKD11 cutter seats: imported steel, vacuum quenching, factory-direct priceOTP cutter seats with springs, one cutting the strap and one leaving it uncutOTP, 806 and 2000-type cutter holders, thickened versions with and without strip cuttingOTP and 2000-type cutter cores, cut-tape and no-cut versions side by sideU-shaped thickened cutter seat beside the stripping machine cutter seatFive-line and U-shaped cutter seats shown from front, side and backFive-line, U and V cutter cores with springs, front side back viewsOTP cutter seat front, side and back, 10 mm seat with 9x8 coreThickened OTP cutter holder, 14 mm seat, 10x10 core, 7.6 mm trough depth806 cutter seat without tape cutting and 2000-type cutter seat cutting the stripOTP cutter cores, cut and non-cut versions, plus 2000-type core with springU-shaped thickened holder and stripper machine cutter seat from three angles
