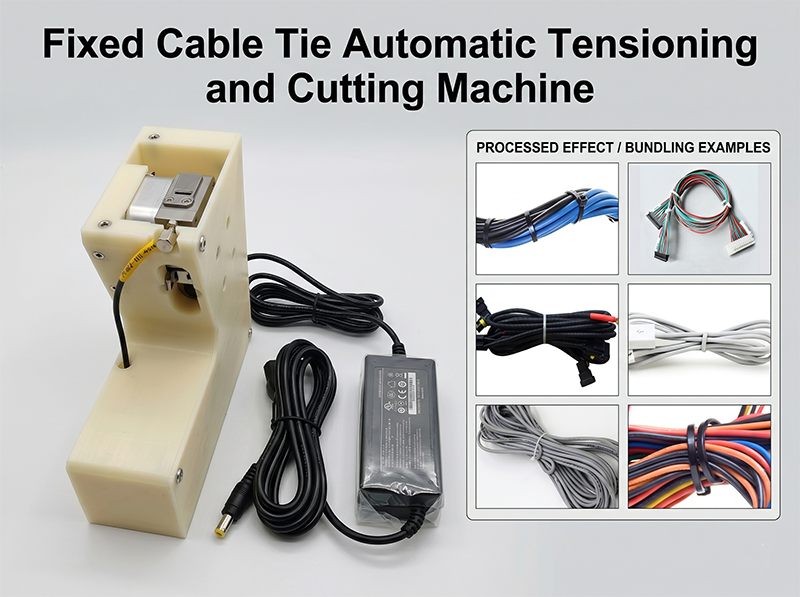

Автоматическая машина для натяжения и обрезки кабельных стяжек (с индукционным триггером) JW-SLQ

Автоматическая машина для натяжения и обрезки кабельных стяжек (с индуктивным триггером) JW-SLQ

Обзор продукта

Традиционная обвязка кабельных стяжек в автомобильной промышленности в основном выполняется вручную: продевание, предварительное натяжение и финальное натяжение с обрезкой с помощью пистолета для стяжек. Это трудоемкий процесс, вызывающий утомление у работников, занимающий много времени и менее эффективный по сравнению с машинным методом. Данная стационарная автоматическая машина для натяжения и обрезки кабельных стяжек упрощает процесс: работнику нужно лишь вручную поместить стяжку в фиксирующую пластину, расположить изделие, вручную продеть стяжку через отверстие до индукционной позиции и удерживать её, после чего внутренний подающий механизм машины автоматически натянет и обрежет стяжку. Каждый цикл занимает около 1–1,5 секунд (незначительно варьируется в зависимости от длины стяжки), что значительно экономит время и снижает утомляемость работников. Особенно подходит для обвязки жгутов проводов в автомобильной и смежных отраслях.

Ключевые особенности

1.      Индуктивный триггер: Простота управления — достаточно продеть стяжку до индукционной позиции, чтобы запустить автоматическое натяжение и обрезку, сокращая количество ручных операций.

2.      Высокая эффективность: Каждый цикл обвязки занимает около 1–1,5 секунд, что значительно повышает производительность по сравнению с ручным трудом.

3.      Регулируемое натяжение: Оснащен винтом регулировки натяжения со шкалой сбоку, имеет три режима для свободной настройки под различные требования к плотности обвязки.

4.      Регулируемая длина хвостовика: Длина хвостовика регулируется изменением толщины крышки фиксирующей пластины; для стяжек с вогнутым хвостовиком можно оставить заводскую настройку или добавить специальные прокладки для увеличения длины.

5.      Широкая совместимость: Замена фиксирующей пластины для стяжек позволяет адаптироваться к различным типам стяжек, обеспечивая универсальность.

6.      Компактность и портативность: Небольшие размеры (Д 150 x Ш 50 x В 150 мм) облегчают установку и размещение на различных производственных станциях.

7.      Стабильное питание: Использует питание DC 24V, безопасное и стабильное; разъем питания можно обрезать и заменить по мере необходимости.

Технические характеристики

Инструкции по использованию

1.      Каждая головка пистолета использует стандартный разъем 5,5*2,5 DC-022. Для одной головки требуется питание DC24V с током не менее 2,5 А. Клиенты могут также обрезать и заменить способ подключения головки питания по своему усмотрению.

2.      После включения питания поместите стяжку в фиксирующую пластину (отмеченное положение на рисунке A), затем разместите жгут проводов, вручную проденьте стяжку через отверстие до индукционной позиции и удерживайте её. Внутренний подающий механизм машины автоматически натянет и обрежет стяжку.

3.      При необходимости регулировки длины хвостовика её можно увеличить или уменьшить, изменив толщину крышки фиксирующей пластины. Примечание: некоторые хвостовики стяжек вогнуты; обычно мы настраиваем их на заводе, и клиенты могут только добавлять специальные прокладки для увеличения длины.

4.      Когда клиентам необходимо адаптироваться к другим типам стяжек, достаточно заменить фиксирующую пластину, в которую помещается стяжка на рисунке A. Для регулировки крутящего момента просто настройте его по шкале на рисунке 2; чем больше значение, тем выше крутящий момент.
