Автоматический пресс с установкой корпусов AWG18–32 JW-DHHI

📅 2026-05-05 👁️ 2,618
  • Модель продукта: JW-DHHI

  • Технические характеристики

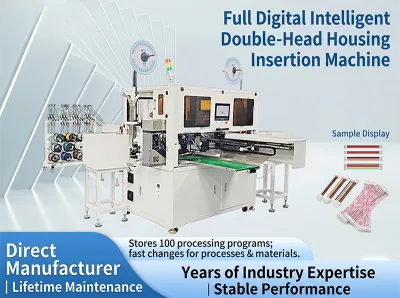

    Полностью автоматическая двухголовочная машина для обжима клемм, лужения и установки корпусов JW-DHHI
    Применимый провод AWG18–32
    Длина резки 50мм–800мм
    Длина зачистки 0.1мм–10мм
    Зачистка конца А 0.1мм–8мм (с скруткой и лужением)
    Зачистка конца В 0.1мм–10мм (без скрутки и лужения)
    Диаметр канала 1.5мм–5мм
    Позиция обжима Цифровая регулировка
    Электропитание AC 220V 50/60 Гц
    Габариты 2340×2100×1700мм
    Вес Прибл. 1000 кг
    Производительность 1300–1700 шт/ч (для 2PIN 5-позиционных коротких проводов, зависит от продукта)
  • Запросить цену

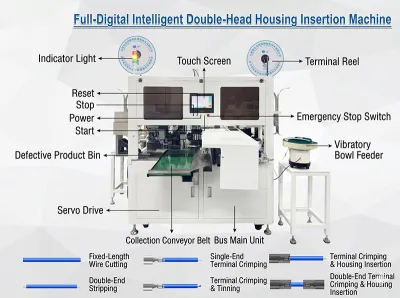

JW-DHHI — полностью автоматический пресс с двумя головками для опрессовки наконечников, который также скручивает, лудит и устанавливает корпуса, поэтому провод выходит с участка готовым с обеих сторон и не переходит на вторую позицию. Машина работает с проводом AWG18–32, длиной резки 50–800 mm и глубиной зачистки 0,1–10 mm. Производства, собирающие разъёмные сборки серийно, применяют её, чтобы установка корпуса и качество опрессовки контролировались одним контроллером.

Основные особенности

  • Установка корпуса с обеих сторон — программируются установка с двух концов и с одного конца, включая провода разной длины, где дальний конец опрессовывается после установки корпуса.
  • Скрутка и лужение на конце A — скрутка и окунание в припой с одного конца выполняются внутри цикла: зачистка 0,1–8 mm на этой стороне и 0,1–10 mm на противоположной.
  • Двухканальный контроль усилия — усилие опрессовки контролируется на обеих головах, а камера CCD в реальном времени проверяет наличие и положение наконечника.
  • Отбраковка дефектов — дефектные детали отводятся автоматически с индикацией места дефекта, поэтому оператор устраняет причину, а не сортирует лотки вручную.
  • Гибридный сервопривод — бесшумные сервооси быстро перемещают позиции с точностью, необходимой для установки с мелким шагом.
  • Самовозвратный узел скрутки — головка скрутки возвращается в ноль под каждый диаметр провода без ручной регулировки.
  • Бережная подача — вибрационный питатель с регулируемой частотой перемещает наконечники без повреждения покрытия и заклинивания лотка.

Технические характеристики

МодельJW-DHHI, пресс с двумя головками для установки корпусов
Подходящий проводAWG18–32
Длина резки50–800 mm
Длина зачистки0,1–10 mm
Зачистка конца A0,1–8 mm, со скруткой и лужением
Зачистка конца B0,1–10 mm, без скрутки и лужения
Диаметр канала1,5–5 mm
Позиция опрессовкиЦифровая регулировка
Производительность1300–1700 pcs/h на коротких проводах 2PIN с 5 позициями
ПитаниеAC 220 V, 50/60 Hz
Габариты2340 × 2100 × 1700 mm
ВесОколо 1000 kg

Области применения

  • Электронные жгуты с оконцеванием в пластиковых корпусах
  • Автомобильные подсборки со смешанными концами под наконечник и корпус
  • Жгуты бытовой техники в длинных сериях

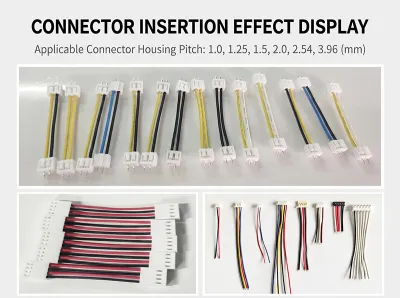

  • Разъёмные сборки, где опрессовка и установка идут в одном цикле
  • Промышленная проводка с лужёными витыми парами

Почему стоит выбрать эту модель

Один контроллер охватывает опрессовку, скрутку, лужение и установку, что устраняет межоперационный запас и повторную обработку, характерные для раздельных позиций. Программы хранятся по изделиям, поэтому переналадка сводится к вызову файла и замене матрицы, а не к механической перенастройке. По исполнению это полноценная машина для обработки провода, где пресс с опрессовкой, лужением и установкой корпуса и пресс с визуальным контролем CCD работают на одной станине с одним отводом брака. Оснастка для нестандартных корпусов рассчитывается по чертежу заказчика, а пусконаладка выполняется с завода.

Полностью автоматическая двухголовочная машина для обжима клемм, лужения и вставки корпусов JW-DHHI
