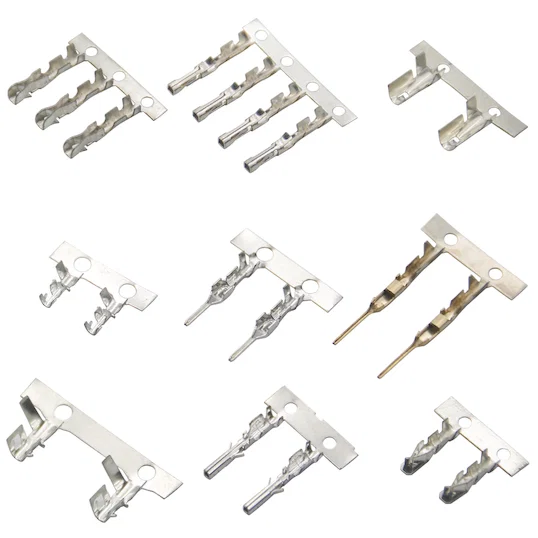

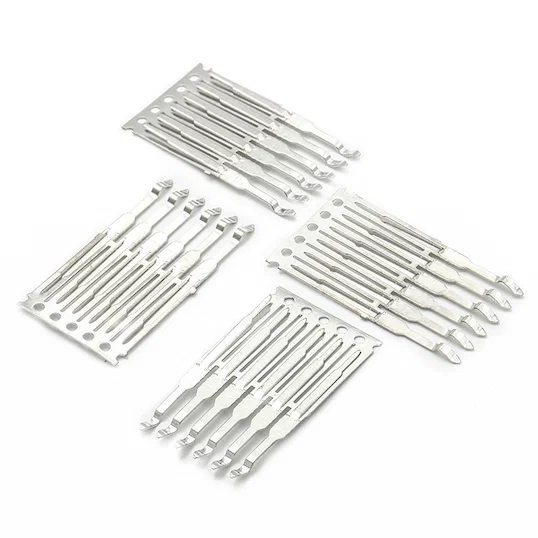

JW-TC02 — 4-контактная обжимная клемма для жгутов из круглого провода с шагом контактов 5,08 мм или 4,2 мм, применяемая там, где соединение динамика или питания нужно разъединять, а не паять. Клеммы штампуются из латуни, фосфористой меди, бериллиевой меди или нержавеющей стали SUS304/301 с покрытием оловом, никелем, серебром или золотом и поставляются при минимальном заказе 1 000 шт.
Паяный провод динамика наклёпывается в зоне соединения, и жилы рвутся там, где заканчивается припой; обжимная клемма, держащаяся лишь с одной стороны, разбалтывается от вибрации диффузора, и переходное сопротивление растёт. JW-TC02 — обжим на круглый штырь с закрытой гильзой, поэтому опрессовка сжимает пучок жил равномерно, а круглый штырь контактирует с ответным гнездом по всей окружности. Детали перед выпуском проходят испытание соляным туманом на окисление, а цвет оставлен натуральным либо выполнен золотым или серебряным для обозначения покрытия на линии.

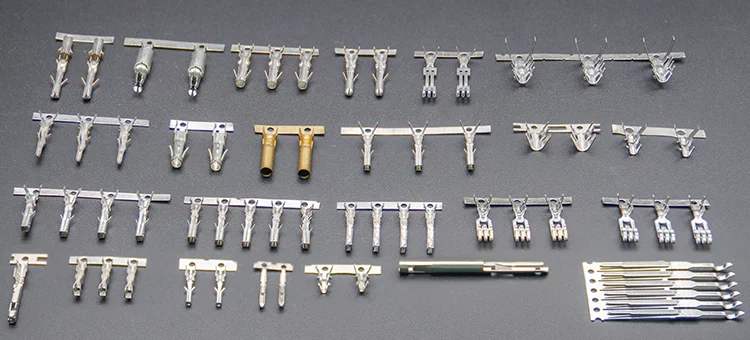

Семейство различается по шагу и корпусу, а не по функции: JW-TC02 — 4-контактная клемма с круглым штырём 5,08/4,2 мм при 1 000 шт., JW-TC01 — гнездо 2,54 мм на 4 позиции при 15 000 шт., JW-TC03 — трубчатая вилка без пайки 5,08 мм при 8 000 шт., JW-TC04 — клемма 4,2 мм для Molex Mini-Fit Jr. Там, где ответная часть — 4-контактный разъём динамика, JW-TC02 подходит напрямую; деталь 2,54 мм относится к сигнальным разъёмам, а не к токовой цепи динамика.
Основные особенности
1. 4-контактное исполнение с шагом 5,08 мм или 4,2 мм соответствует двум распространённым межцентровым расстояниям разъёмов динамиков.
2. Обжимная гильза на круглом штыре сжимает пучок жил вокруг проводника, а не прижимает его с одной стороны.
3. Основной металл — латунь, фосфористая медь, бериллиевая медь или нержавеющая сталь SUS304/301; бериллиевая медь указывается там, где контакт многократно сочленяется.
4. Покрытия: олово, никель, серебро и золото; цвет оставлен натуральным либо выполнен золотым и серебряным как признак покрытия.
5. Испытание соляным туманом применяется как проверка окисления готовой клеммы.
6. Указано двенадцать сертификатов — UL, SGS, MSDS, CE, ISO9001, RoHS, REACH, CQC, TUV, PAHS, PFOS, PFOA — при минимальном заказе 1 000 шт.
Технические характеристики
| Параметр | Значение |
|---|
| Модель | JW-TC02 |
|---|
| Шаг контактов | 5,08 мм / 4,2 мм |
|---|
| Число контактов | 4 |
|---|
| Материал | Латунь, фосфористая медь, бериллиевая медь, нержавеющая сталь SUS304/301 |
|---|
| Покрытие | Оловянное, никелевое, серебряное, золотое |
|---|
| Цвет | Натуральный цвет материала, золотой, серебряный |
|---|
| Испытание на окисление | Испытание соляным туманом |
|---|
| Сертификация | UL, SGS, MSDS, CE, ISO9001, RoHS, REACH, CQC, TUV, PAHS, PFOS, PFOA |
|---|
| Минимальный заказ | 1 000 шт. |
|---|
Области применения
— Динамики и аудиоаппаратура: 4-контактная клемма опрессовывается на провод излучателя и вставляется в разъём платы.
— ТВ-приставки и малая бытовая техника: внутренние 4-проводные силовые и сигнальные соединения на разъёмах 5,08 мм.
— Автомобильные аудио- и аксессуарные жгуты: провода динамиков в условиях вибрации, где паяное соединение устаёт.
— Светильники: 4-контактное разъёмное соединение между выходом драйвера и светодиодным модулем.
— Ремонт и восстановление жгутов: замена повреждённой вилки на действующем жгуте круглого провода без перепайки платы.
