Станок для вязки статоров нейлоновыми стяжками WPM-25100M
Станок для вязки статоров нейлоновыми стяжками WPM-25100M Thumb

Станок для вязки статоров нейлоновыми стяжками WPM-25100M

📅 2025-04-26 👁️ 882
  • Модель продукта: WPM-25100M

  • Технические характеристики

    Система управления: ПЛК
    Точность позиционирования: высокая
    Количество операторов: 3 человека
    Экономия в год: до 150000
    Количество стяжек за раз: 6-8
    Совместимость: двигатели различных серий без смены приспособления
    Процессы: подача, намотка, затяжка, резка, выброс отходов
  • Запросить цену

Станок WPM-25100M связывает катушки статоров двигателей нейлоновыми стяжками — от шести до восьми стяжек за один автоматический цикл. На станине смонтированы вибрационный бункер для стяжек, шкаф управления и узел вязки; узел закреплён на отдельной настольной плите, к которой подаётся статор.

Ручная вязка статора означает по одной стяжке за раз, натяжение, которое меняется от оператора к оператору, и хвосты, обрезаемые вторым проходом. В модели 25100M стяжки ориентируются в бункере, подаются по направляющей к узлу вязки, а натяжение и обрезку выполняет станок под управлением PLC. Оператор удерживает статор под узлом и запускает цикл педалью, поэтому обе руки остаются заняты заготовкой, а неподвижный узел сохраняет линию вязки перпендикулярной лобовым частям.

Станок не является инструментом для обвязки лентой. Модели WPM-A19/A25 и WPM-L300 натягивают ленту PET или PP вокруг коробок и пакетов, тогда как 25100M ставит отдельные нейлоновые стяжки на катушки статора и обрезает хвост в том же цикле. Отличие от ручного пистолета — в количестве: за цикл ставится от шести до восьми стяжек, а по паспорту станок заменяет труд трёх операторов.

Основные особенности

1. От шести до восьми стяжек за один автоматический цикл; шаг задаёт узел вязки, а не глазомер оператора.

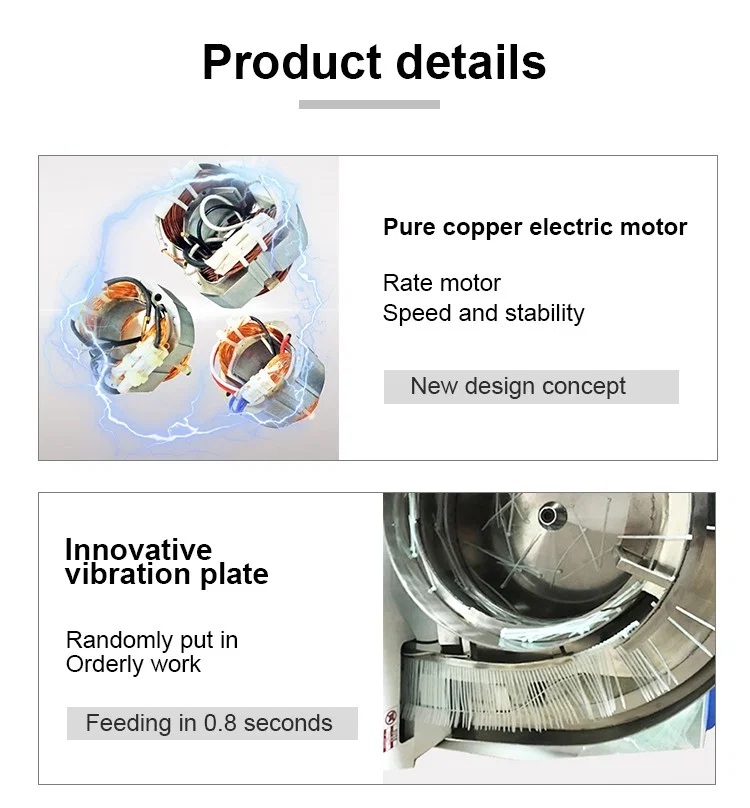

2. Вибрационный бункер из нержавеющей стали с ориентирующей дорожкой разделяет и выравнивает стяжки до подачи в узел, поэтому узел не загружается вручную.

3. Управление на PLC с панелью LCD и ключевым переключателем: оператор запускает цикл, программа защищена ключом.

4. Пуск цикла с ножной педали освобождает обе руки для удержания и перестановки статора между стяжками.

5. Переналадка оснастки при смене типоразмера двигателя не нужна: статор подаётся к узлу напрямую, что исключает смену приспособления, требуемую на линиях ручной вязки.

6. Бункер, шкаф управления и узел вязки на одной мобильной станине с колёсами, поэтому пост можно перемещать к линии намотки и обратно.

Технические характеристики

ПараметрЗначение
МодельWPM-25100M
Тип станкаАвтоматический станок для вязки статоров двигателей нейлоновыми стяжками
Система управленияPLC
Режим работыАвтоматический
Количество стяжек за цикл6-8 нейлоновых стяжек одновременно
ПрименениеВязка катушек статора двигателя
Требования к оснасткеПереналадка не требуется для разных двигателей
Способ управленияАвтоматический цикл с управлением педалью
Эквивалент ручного труда3 оператора на станок

Области применения

— Статоры насосных и вентиляторных двигателей: вязка лобовых частей нейлоновыми стяжками перед пропиткой и сборкой.

— Двигатели электроинструмента: вязка статора и катушек возбуждения на малых типоразмерах.

— Двигатели компрессоров и вентиляторов HVAC: вязка пакетов катушек в конце поста намотки.

— Статоры мотор-колёс и двигателей электровелосипедов: многопозиционная вязка по пакету магнитопровода.

— Двигатели бытовой техники: статоры миксеров, блендеров и вытяжек, вязка с фиксированным шагом.
