Станок резки и намотки коаксиального кабеля WPM-URT-81M

📅 2025-04-26 👁️ 1,632
  • Модель продукта: WPM-URT-81M

  • Технические характеристики

    Модель: WPM-URT-81M
    Применимый диаметр проволоки: ≤10 мм
    Длина резки: 1-5 м
    Точность длины линии резки: ±2 мм/м
    Намотка внешнего вида: 8-значная одинарная кабельная стяжка
    Расстояние между обмотками: 80-200 мм
    Диаметр обвязки: ≤40 мм
    Длина удержания головки: ≤130 мм
    Длина хвоста: ≤200 мм
    Эффективность производства: ≤1300 / ч (1-5 м)
    Применимая обвязочная лента: Железный сердечник с покрытием ≤ 7,5 кг/рулон
    Применимое давление воздуха: 0,5-0,6 МПа
    Источник питания: 220 В / 50 Гц
    Мощность машины: 3,5 кВт/ч
    Размер машины: около 1200 л * 1500 Вт * 1600 мм
    Вес машины: около 300 кг
  • Запросить цену

WPM-URT-81M режет коаксиальный кабель до 10 мм, зачищает конец, наматывает изделие с шагом 80-200 мм и обвязывает бухту стяжкой при 40 мм и менее. Длина резки — 1-5 м при ±2 мм/м, производительность — 1300 шт/ч. Зажим и обвязка выполняются пневматикой при давлении 0,5-0,6 МПа.

Коаксиальный кабель обычно режут на настольном станке, зачищают вручную или роторным стриппером, затем наматывают и обвязывают, а длину на каждом шаге измеряют заново. Эта модель удерживает длину в пределах ±2 мм/м за один проход, поэтому повторный замер, ручная зачистка и перегрузка свободной бухты исключаются. Номинал 1300 шт/ч относится к окну 1-5 м.

Это единственный станок в группе, предназначенный для коаксиального кабеля. Класс точности отличает его от кабельных моделей: ±2 мм/м против ±15 мм у CPRT, поскольку конец коаксиала должен выходить на разъем, а не на клеммную колодку. Платой за это служит короткое окно резки 1-5 м и рама 300 кг при 3,5 кВт — заметно ниже кабельных линий 1200 кг.

Основные особенности

1. Коаксиальная последовательность за один проход: резка, зачистка конца, намотка с шагом 80-200 мм, обвязка при 40 мм и менее.

2. Диаметр кабеля до 10 мм: от тонкого абонентского коаксиала до толстого магистрального на одной настройке.

3. Точность резки ±2 мм/м на длине 1-5 м — самая жесткая в группе, где кабельные модели имеют допуск ±15 мм.

4. Номинал 1300 шт/ч — наибольший в ряду — на длинах 1-5 м.

5. Шаг намотки 80-200 мм: габарит бухты подбирается под короб, а не под фиксированное кольцо.

6. Пневматический зажим и обвязка при 0,5-0,6 МПа; 3,5 кВт, 1200 x 1500 x 1600 мм, около 300 кг.

Технические характеристики

ПараметрЗначение
МодельWPM-URT-81M
Диаметр провода≤10 mm
Длина резки1-5 m
Точность резки±2 mm/m
Шаг намотки80-200 mm
Диаметр обвязки≤40 mm
Производительность≤1300 pcs/h
Давление воздуха0.5-0.6 MPa
Питание220 V / 50 Hz
Мощность3.5 kW
Габариты1200 L x 1500 W x 1600 H mm
Вес300 kg

Области применения

— Провода камер видеонаблюдения: тонкий видеокоаксиал 1-3 м, отрезанный, зачищенный со стороны разъема и обвязанный для монтажных комплектов.

— Широкополосный и спутниковый фидер: коаксиал 7-10 мм, отрезанный на 3-5 м, зачищенный и обвязанный для абонентских комплектов.

— Фидер радиостанций и антенн: коаксиал 5-8 мм фиксированной длины с выведенным зачищенным концом.

— Монтаж стоек и студий: коаксиальные перемычки 1-2 м с допуском ±2 мм/м, намотанные для патч-панелей.

— Измерительные провода: короткие коаксиальные сборки, намотанные и обвязанные, с выдержанной глубиной зачистки под разъем.

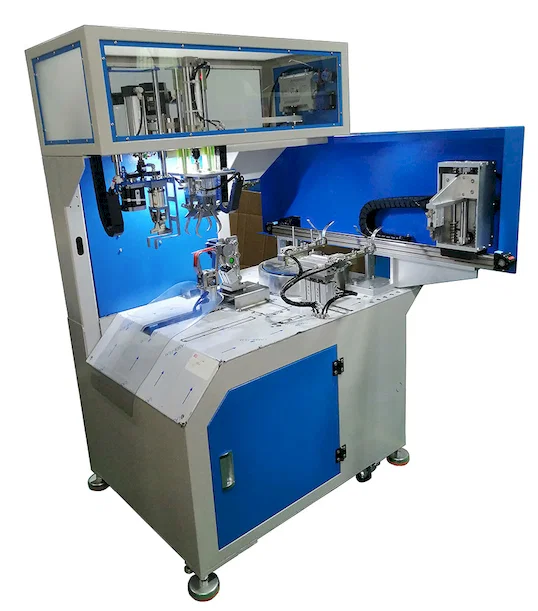

WPM-URT-81M coaxial cable cutting, stripping, coiling and binding machine with CE mark and LCDLabelled machine parts: LCD screen, knife rack assembly, wire straightener and operating panelBlue stripped wire samples tied in bundles with copper and tinned ends
