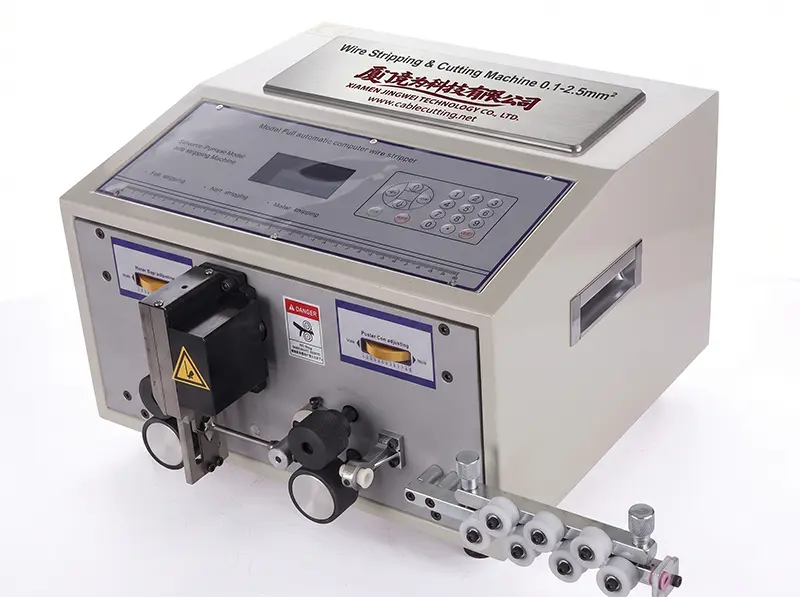

Станок для резки и зачистки провода 0.1-2.5 mm2 WPM-09B
Станок для резки и зачистки провода 0.1-2.5 mm2 WPM-09B Thumb Станок для резки и зачистки провода 0.1-2.5 mm2 WPM-09B Thumb
Video Thumbnail

Станок для резки и зачистки провода 0.1-2.5 mm2 WPM-09B

📅 2025-04-26 👁️ 1,750
  • Модель продукта: WPM-09B

  • Технические характеристики

    Модель: WPM-09B
    Диапазон сечения провода: 0,1 ~ 2,5 мм²
    Диаметр кабелепровода: 6 мм
    Длина резки: 1 ~ 9999 мм
    Допуск на резку: ±(0,002 × L)
    Тип: Автоматическая машина с ЧПУ
    Применение: Электронная промышленность, электроприборы, двигатели, лампы, игрушки
    Материалы проводов: ПВХ, тефлон, силикагель, стекловолокно
  • Запросить цену

WPM-09B — станок для резки и зачистки провода с программным управлением, рассчитанный на провод 0.1-2.5 mm2. Он протягивает тонкий монтажный провод и трубку ПВХ через канал 6 mm, режет от 1 до 9,999 mm и зачищает 0-35 mm с головного конца и 0-15 mm с хвостового.

09B создан для участка тонкого провода, где артикул меняется каждые несколько сотен изделий. Параметры вводятся на экране LCD с английским интерфейсом, и станок выполняет цикл — подача, резка, зачистка обоих концов, выдача — с производительностью 3,000-8,000 шт/ч на 2 приводах и двигателе 160 W. Допуск резки +/- (0.002 x L), то есть +/- 2 mm на проводе 1,000 mm, а для окон программируются до 11 участков промежуточной зачистки. Зачистка трубки ПВХ наравне с проводом означает, что трубка режется на длину на том же станке, что и жила, которую она закрывает.

09B — начальная модель группы 2.5 mm2. Она разделяет с 09F канал 6 mm, диапазон 0.1-2.5 mm2, зачистку 0-35/0-15 mm, 11 промежуточных участков, массу 32 kg и корпус 390 x 350 x 255 mm, а отличается подачей: 2 привода и 160 W при 3,000-8,000 шт/ч против 4 приводов и 200 W при 5,000-10,000 у 09F. Для 8 mm2 и выше предназначена следующая группа — 09D и 09JE.

Основные особенности

1. Диапазон 0.1-2.5 mm2 с каналом 6 mm: тонкий монтажный провод и трубка ПВХ на одной настройке.

2. 3,000-8,000 шт/ч на 2 приводах и двигателе 160 W при питании 220 V/50 Hz или 110 V/60 Hz.

3. Длина резки 1-9,999 mm при допуске +/- (0.002 x L) — +/- 2 mm на 1,000 mm.

4. Зачистка головного конца 0-35 mm и хвостового 0-15 mm хранится как два значения в одной программе.

5. До 11 участков промежуточной зачистки на провод для окон и ввода за встроенные разъёмы.

6. Экран LCD с английским интерфейсом и ножи из твёрдого вольфрамового сплава в корпусе 390 x 350 x 255 mm массой 32 kg, который встаёт на существующий верстак.

Технические характеристики

ПараметрЗначение
МодельWPM-09B
Тип станкаАвтоматический станок для резки и зачистки провода с программным управлением
Диапазон сечения провода0.1-2.5 mm2
Диаметр канала подачи6 mm
Длина резки1-9,999 mm
Допуск резки+/- (0.002 x L)
Длина зачистки (головной конец)0-35 mm
Длина зачистки (хвостовой конец)0-15 mm
Участки промежуточной зачисткиМаксимум 11
Скорость3,000-8,000 шт/ч
ДисплейLCD, английский
Тип привода2 привода
Материал ножаТвёрдый вольфрамовый сплав
Подходящий кабельТонкие монтажные провода, трубки ПВХ, провода ПВХ
Питание220 V/50 Hz, 110 V/60 Hz
Мощность160 W
Габариты390 x 350 x 255 mm
Вес32 kg

Области применения

— Тонкий монтажный провод: провода ПВХ 0.5-2.5 mm2 для бытовой техники, освещения и цепей управления длиной 200-2,000 mm.

— Резка трубки ПВХ: термоусадка и маркировочные трубки режутся на длину вместе с проводом, который они закрывают.

— Промежуточная зачистка: провода, где изоляция снимается в середине за разъёмом, до 11 участков.

— Ремонтные и подрядные мастерские, где артикулы меняются ежедневно, а один станок с подачей 160 W закрывает весь диапазон.

— Предварительная сборка перемычек 30-100 mm из провода 0.3-1 mm2 с зачисткой 4 mm с двух сторон.

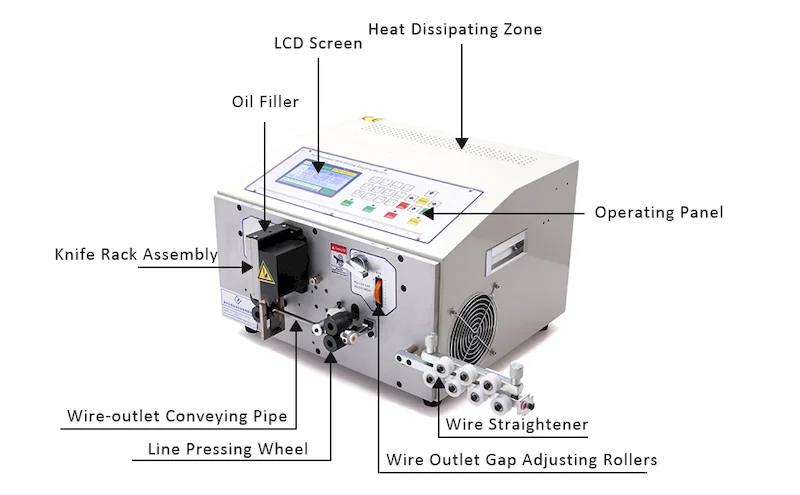

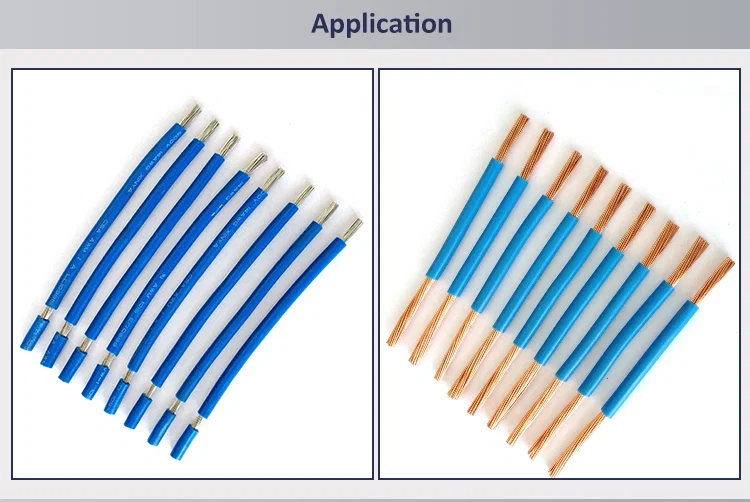

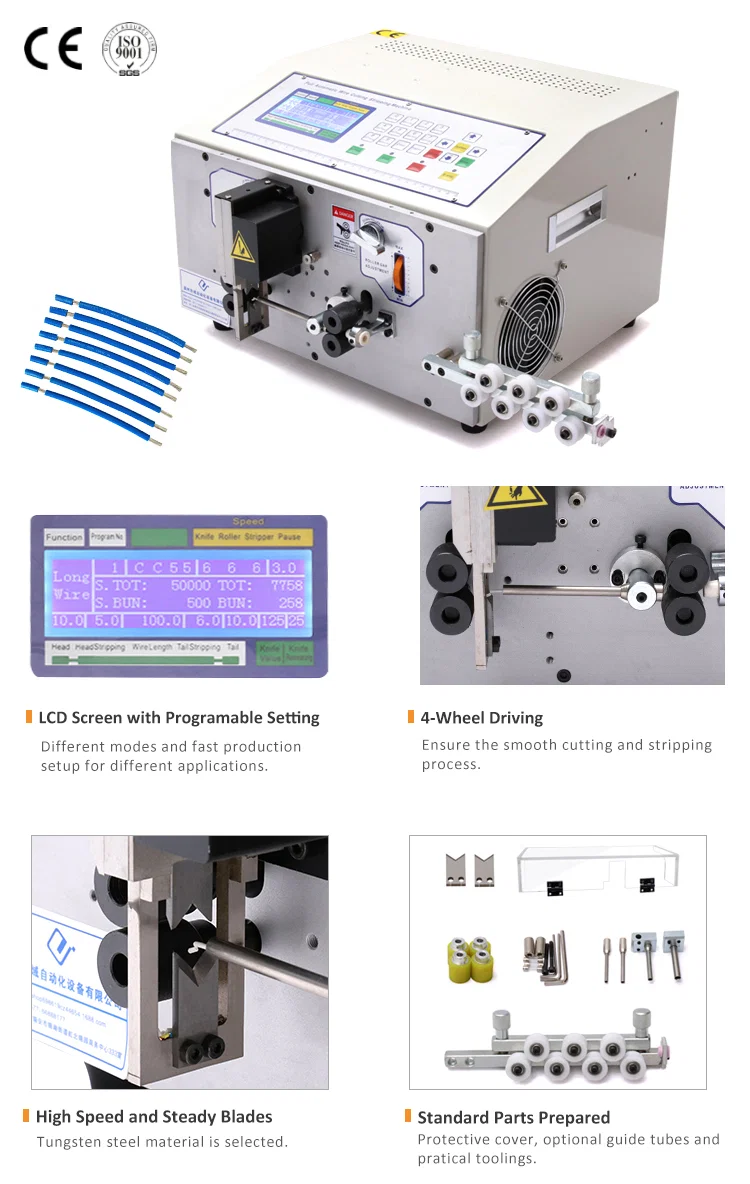

Станок для зачистки провода WPM-09B с программным управлением, образцами синего провода с наконечниками и маркировкой CEСхема станка с обозначением экрана LCD, ножевого узла, маслозаливной горловины и выходного патрубкаСиние провода с металлическими наконечниками на обоих концах, подготовленные к сборке клемм
Станок для резки и зачистки провода 0.1-2.5 mm2 WPM-09B
Станок для резки и зачистки провода 0.1-2.5 mm2 WPM-09B
