Двухголовочный станок опрессовки наконечников JW-CM05

📅 2025-04-26 👁️ 2,075
  • Модель продукта: JW-CM05

  • Технические характеристики

    Тип: Автоматический двухголовочный виброобжимной станок
    Производительность: Более 1500 в час
    Функции: Резка, зачистка, скрутка, обжим изолированных клемм
    Управление: Полностью интеллектуальная операционная система
    Применение: Крупносерийное производство изолированных клемм
  • Запросить цену

JW-CM05 построена на двух опрессовочных головах, каждая со своей вибрационной плитой. Россыпные изолированные трубчатые наконечники ориентируются в чашах и подаются к головам, а провод режется, зачищается и скручивается; каждая голова ставит наконечник на свой конец, поэтому оба конца заготовки оконцовываются без ленты наконечников.

Россыпные изолированные наконечники обычно закладывают вручную в ручной пресс или настольный аппликатор. Вибрационная плита снимает эту загрузку, а сдвоенная голова исключает второй проход, поэтому один оператор контролирует оба конца заготовки с одного экрана управления.

Производительность заявлена на уровне 1500+ pcs/h — ниже, чем у машин с ленточной подачей в этой группе, поскольку каждый наконечник обрабатывается как отдельная деталь. Взамен расширяется тип наконечника: станок принимает россыпные изолированные трубчатые наконечники, а интеллектуальная система управления хранит настройки голов и подачи для повторных партий.

Основные особенности

1. Сдвоенная конструкция опрессовывает оба конца провода, у каждой головы свой вибрационный питатель.

2. Работает с россыпными изолированными трубчатыми наконечниками, поэтому лента наконечников и смена аппликатора не нужны.

3. Резка, зачистка, скрутка и опрессовка выполняются за один цикл.

4. Производительность 1500+ pcs/h.

5. Интеллектуальная система управления хранит настройки процесса для повторных партий.

6. Две стойки для катушек на высоких опорах уводят оба тракта подачи из зоны опрессовки.

Технические характеристики

ПараметрЗначение
МодельJW-CM05
ГоловыСдвоенная
Система подачиВибрационная плита
Тип наконечникаИзолированные трубчатые наконечники
Производительность1500+ pcs/h
ФункцииРезка, зачистка, скрутка, опрессовка
Система управленияИнтеллектуальная система управления

Области применения

— Внутренний монтаж бытовой техники с изолированными трубчатыми наконечниками на обоих концах.

— Монтаж шкафов управления с изолированными гильзами для концов провода.

— Клеммные колодки и реле: заготовки с гильзами на обоих концах.

— Провода освещения и распределения питания с изолированными трубчатыми наконечниками.

— Сборщики шкафов с короткими партиями заготовок под гильзу и частой сменой наконечника.

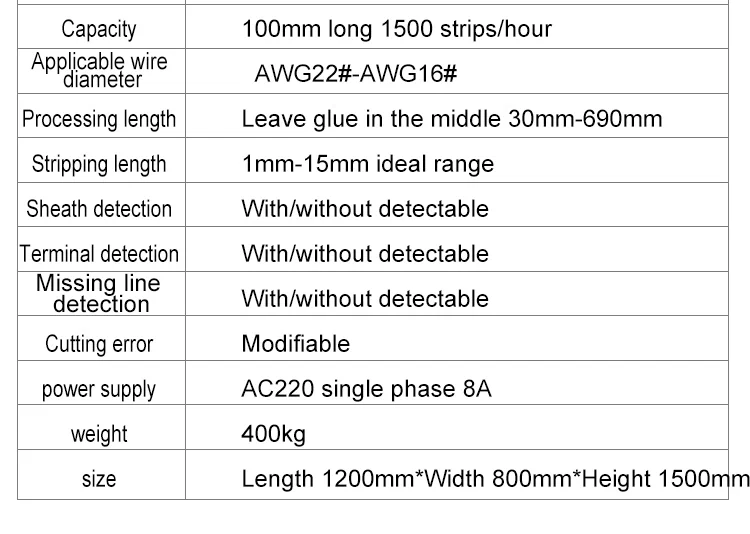

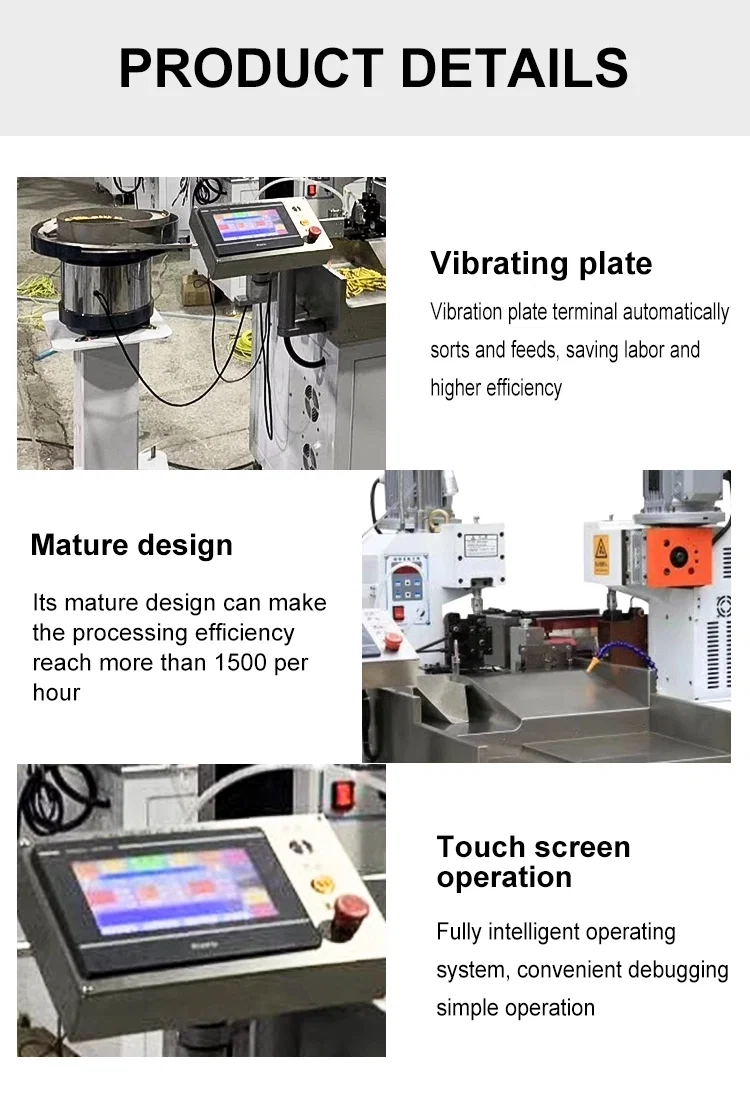

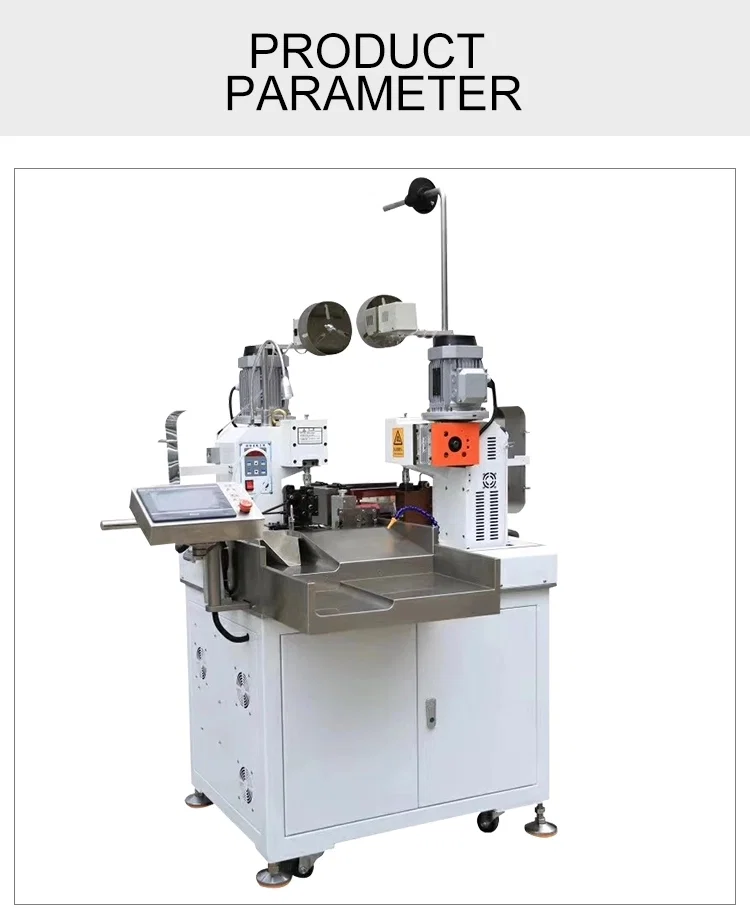

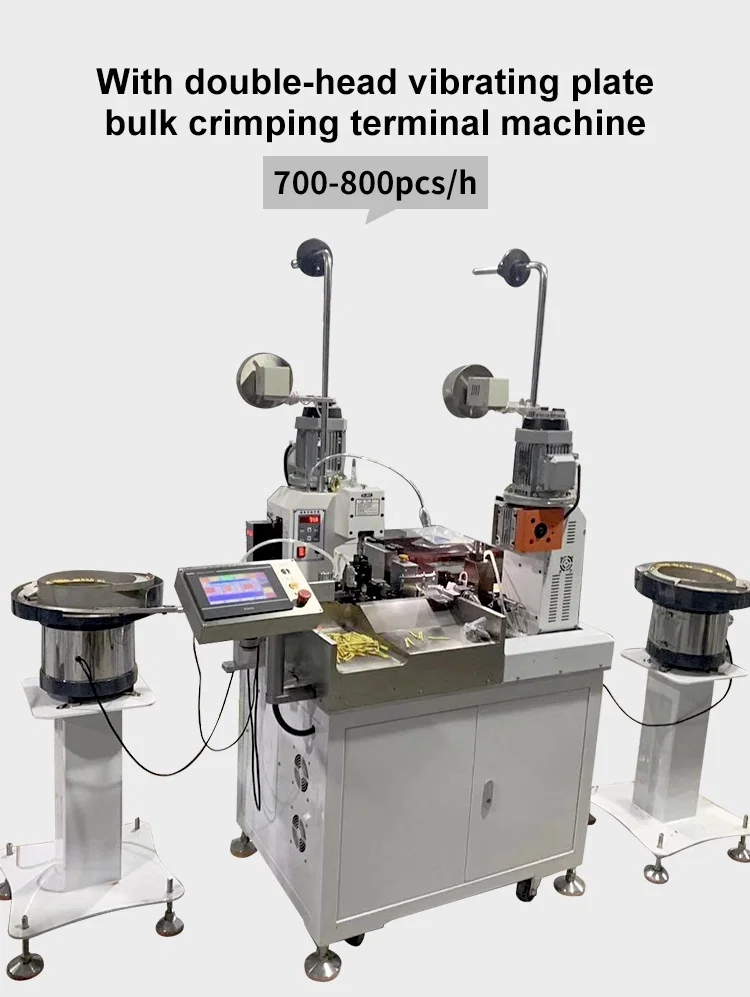

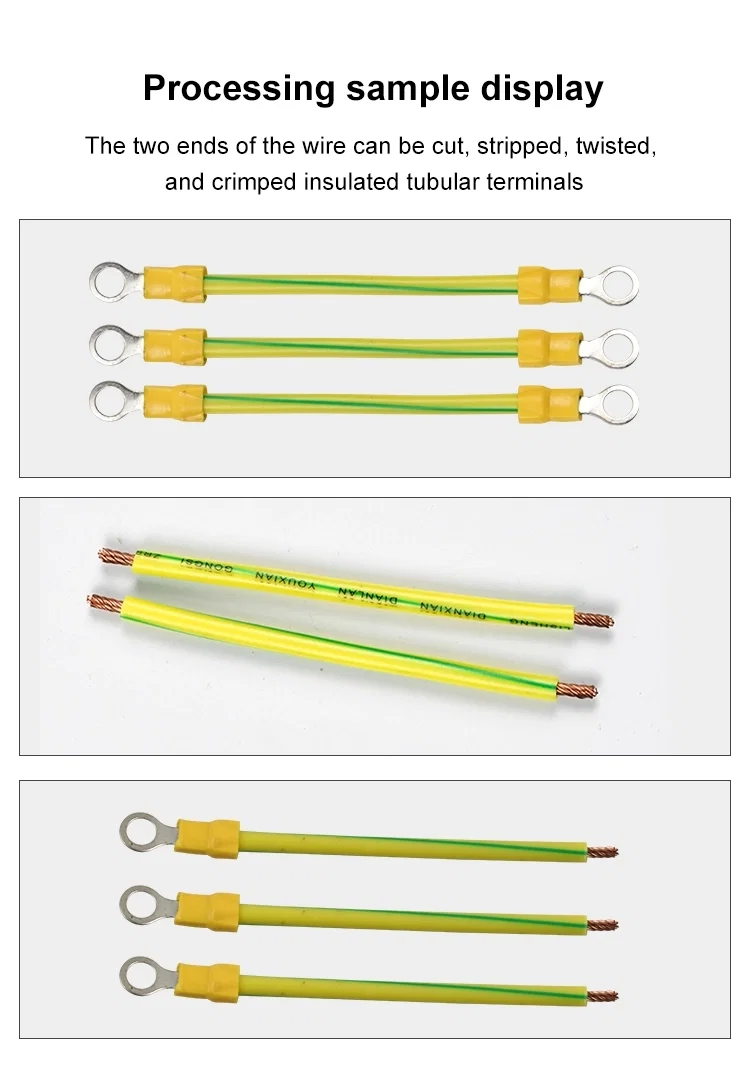

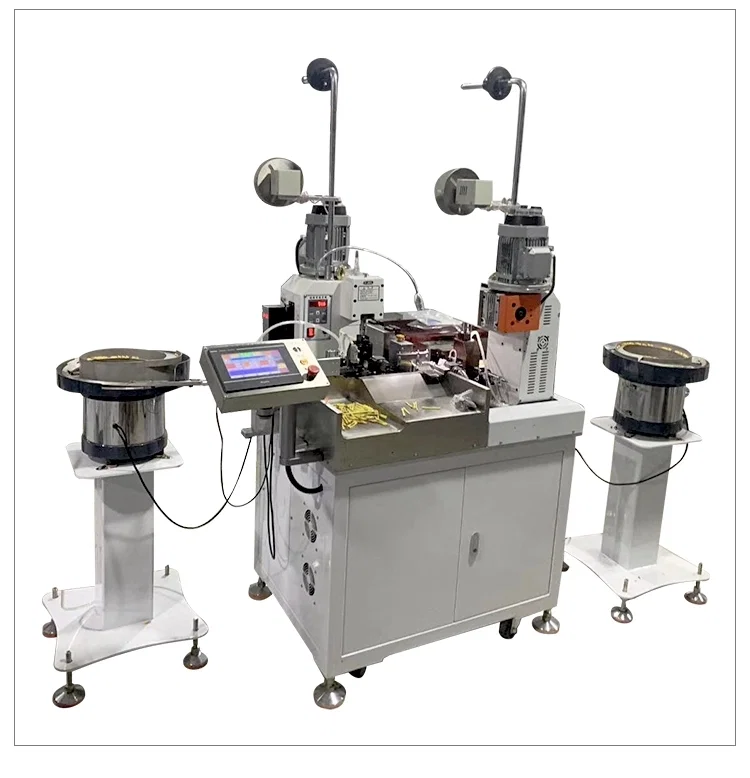

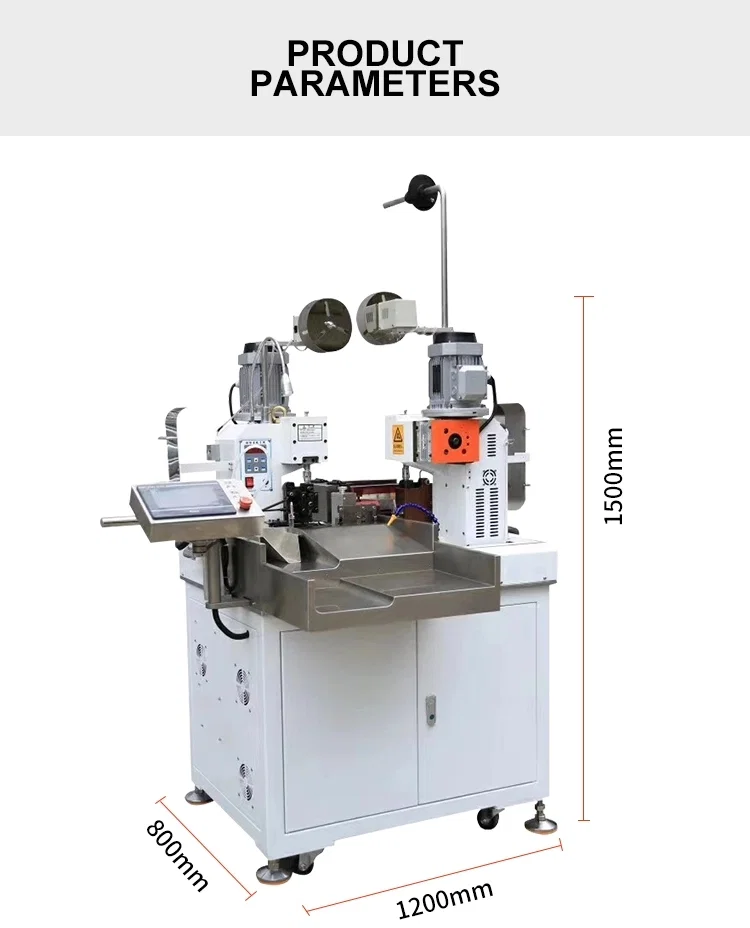

Double-head vibrating plate bulk crimping machine with two bowls and touch screenVibrating plate, crimping head and touch screen detail panelsDouble-head crimping machine front view with two vibratory bowls and terminal stripParameter table: 1500 strips per hour, AWG22-16, 400kg, 1200x800x1500mmCrimping machine with two vibratory feeders, touch screen and collection traySamples: yellow-green wires with ring terminals crimped at both endsCrimping machine with 1200x800x1500mm dimension lines
