Машина для скрутки, опрессовки и лужения 0,5–2,5 mm² JW-WTT
Машина для скрутки, опрессовки и лужения 0,5–2,5 mm² JW-WTT Thumb Машина для скрутки, опрессовки и лужения 0,5–2,5 mm² JW-WTT Thumb
Video Thumbnail

Машина для скрутки, опрессовки и лужения 0,5–2,5 mm² JW-WTT

📅 2026-05-08 👁️ 1,954
  • Модель продукта: JW-WTT

  • Технические характеристики

    Core Function Скручивание двух проводов, обжим клемм, лужение проводов, резка проводов, зачистка изоляции
    Applicable Wires Электрический провод UL/PVC/PE, силиконовый провод, многожильный медный провод
    Wire Diameter Range 0,5-2,5 мм²
    Twisting Pitch 3-10 мм (регулируется)
    Tinning Length 0,5-10 мм (регулируется)
    Wire Length Range 50-1500 мм (регулируется)
    Production Efficiency 800-1200 шт./час
    Power Supply AC220V / 50Гц/60Гц, 1,5 кВт
    Air Pressure Requirement 0,5-0,7 МПа
    Machine Dimensions Д2200 × Ш1500 × В1650 мм
    Net Weight 680 кг
  • Запросить цену

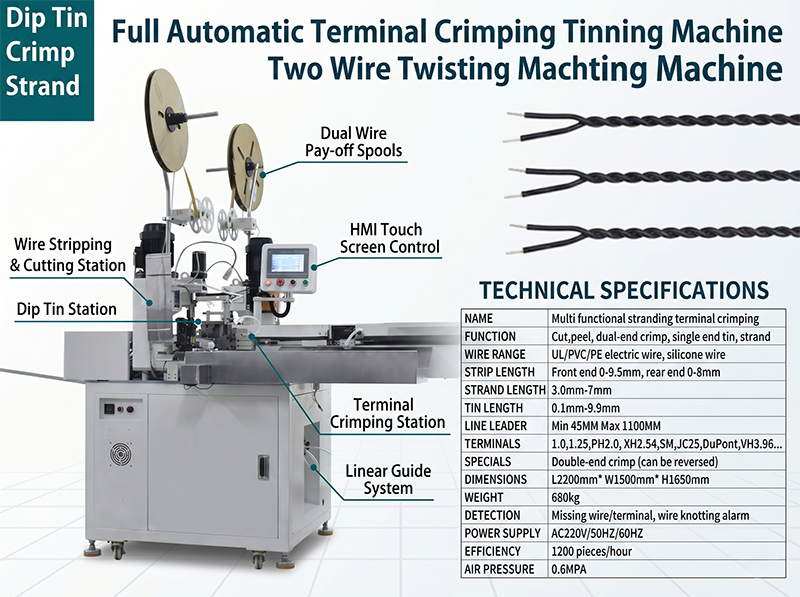

JW-WTT — полностью автоматическая машина для опрессовки и лужения наконечников, которая также скручивает два проводника между собой, поэтому скрученный, опрессованный и лужёный провод получается без перемещения между позициями. Она обрабатывает провод 0,5–2,5 mm² UL, ПВХ, ПЭ и силиконовый с многопроволочной медной жилой при 800–1200 pcs/h. Цеха, где пары скручивают вручную перед опрессовкой, применяют её, чтобы убрать эту операцию и связанный с ней разброс.

Основные особенности

  • Три функции за один цикл — скрутка, опрессовка и лужение выполняются последовательно автоматически, что исключает перекосы после ручной передачи между столами.
  • Полное управление PLC — подача, резка, зачистка, скрутка, опрессовка, лужение и отвод готовых деталей идут по рецепту с сенсорного экрана без вмешательства оператора.
  • Серво- и шарико-винтовые перемещения — позиции удерживаются точно, поэтому шаг скрутки равномерен, усилие опрессовки повторяемо, а толщина лужения стабильна.
  • Регулируемое окно процесса — шаг скрутки 3–10 mm, длина лужения 0,5–10 mm и длина провода 50–1500 mm задаются с панели.
  • Широкий охват материалов — стандартные наконечники и типы провода осваиваются заменой оснастки и параметров, а не самой машины.
  • Ремонтопригодная конструкция — на рабочих позициях применены износо- и коррозионностойкие металлические узлы, а компоновка обеспечивает быстрый доступ при ежедневном обслуживании.
  • Блокировки безопасности — защита от перегрузки, аварийный останов и сигнал обрыва провода защищают оператора и сокращают незапланированные простои.

Технические характеристики

МодельJW-WTT
Основная функцияСкрутка двух проводов, опрессовка наконечников, лужение, резка, зачистка изоляции
Подходящий проводПровод UL, ПВХ и ПЭ, силиконовый провод, многопроволочная медная жила
Сечение провода0,5–2,5 mm²
Шаг скрутки3–10 mm, регулируемый
Длина лужения0,5–10 mm, регулируемая
Длина провода50–1500 mm, регулируемая
Производительность800–1200 pcs/h
ПитаниеAC 220 V, 50/60 Hz, 1,5 kW
Давление воздуха0,5–0,7 MPa
ГабаритыД2200 × Ш1500 × В1650 mm
Вес нетто680 kg

Области применения

  • Автомобильные провода с витыми парами в один наконечник
  • Проводка бытовой техники с лужёными скрученными концами
  • Кабельные сборки электронного и телекоммуникационного оборудования
  • Медицинские и промышленные жгуты с деталями мелкого шага
  • Провода датчиков и сигналов, где два проводника имеют общее оконцевание

Почему стоит выбрать эту модель

Совмещение трёх процессов в одном корпусе убирает две операции передачи и доработку после некачественной ручной скрутки. Как машина для скрутки двух проводов она также режет и зачищает, поэтому провод приходит на позицию опрессовки уже подготовленным. Платформа является стандартным исполнением, поэтому оснастка под новый наконечник — короткая позиция заказа, а не перепроектирование машины. Инженеры завода рассчитывают предложение по чертежу провода и наконечника, а дистанционная поддержка охватывает настройку параметров при первом производственном прогоне.

Полностью автоматическая машина для обжима и лужения клемм, машина для скручивания двух проводов JW-WTT
