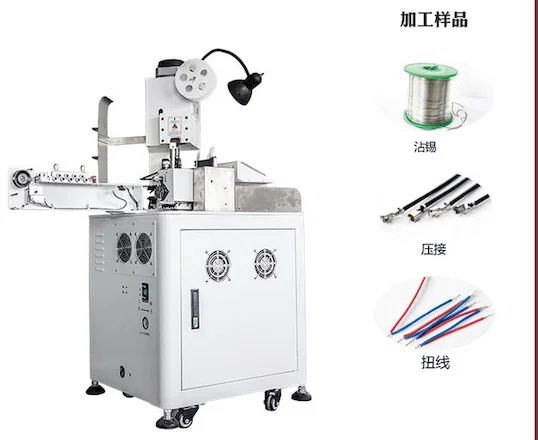

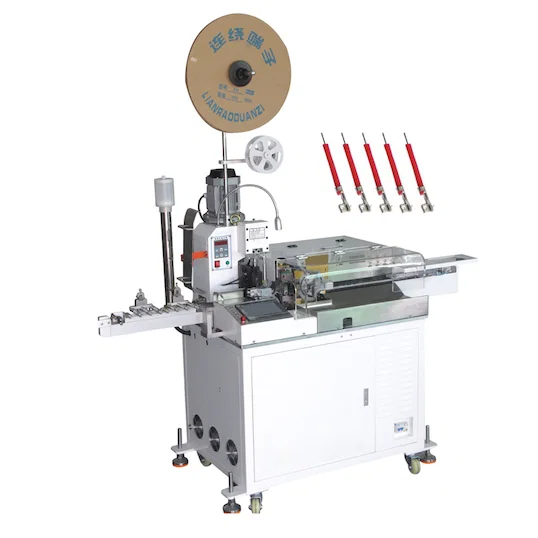

WPM-006S выполняет резку, зачистку, лужение скрутки, опрессовку и надевание термоусадочной трубки в одной последовательности. Один конец скручивается и лудится, на другом ставится опрессованная клемма, а термоусадочная трубка надевается на опрессовку до выдачи провода.
Скрутка, лужение, опрессовка и надевание трубки обычно представляют собой четыре отдельные операции с передачей между ними. Здесь провод остаётся в одном транспортном зажиме от ножа до выдачи, поэтому его берут один раз, а трубку ставит машина, а не сборщик на столе.
Платформа общая с wpm-068: тот же диапазон AWG24-AWG12, та же длина резки 75-9999 мм и та же производительность 1800-2200 шт/ч, но добавлена станция лужения скрутки. Если соединение герметизируется резиновой втулкой вместо термоусадочной трубки, подходит модель WPM-078H.
Основные особенности
1. Цикл из пяти операций: резка, зачистка, лужение скрутки, опрессовка и надевание термоусадочной трубки.
2. Станция лужения скрутки готовит свободный конец под пайку без отдельной ванны припоя.
3. Термоусадочная трубка надевается на опрессовку в том же цикле.
4. Сечение провода AWG24-AWG12; производительность 1800-2200 шт/ч.
5. Пресс 2.0T, длина зачистки 0-8 мм, длина резки 75-9999 мм.
6. Давление воздуха 5-6 кгс; станина 1800 x 800 x 1860 мм, около 600 кг.
Технические характеристики
| Параметр | Значение |
|---|
| Модель | WPM-006S |
|---|
| Питание / мощность | AC220V / 50-60Hz |
|---|
| Производительность | 1800-2200 шт/ч |
|---|
| Операции | Резка, зачистка, лужение скрутки, опрессовка, надевание термоусадочной трубки |
|---|
| Сечение провода | AWG24 - AWG12 |
|---|
| Длина резки | 75-9999 мм (под заказ) |
|---|
| Точность резки | 0.5 мм + длина резки x 0.2% |
|---|
| Длина зачистки | 0-8mm |
|---|
| Усилие опрессовки | 2.0T |
|---|
| Давление воздуха | 5-6 kgf |
|---|
| Габариты | 1800 x 800 x 1860mm |
|---|
| Вес | около 600 кг |
|---|
Области применения
— Провода техники с луженым концом под плату или клеммник и опрессованной клеммой под термоусадочной трубкой.
— Жгуты светильников и трансформаторов: луженый конец жилы и опрессованный соединитель с трубкой.
— Автомобильные поджгуты: луженый конец под сращивание и опрессованная клемма с герметизирующей трубкой на другом конце.
— Выходные провода блоков питания: провод AWG16-AWG12 с лужением и опрессовкой за один прогон.
— Выводы двигателей: луженый конец под клеммник и опрессованная кольцевая клемма с термоусадкой.
